7.4.3  创建聚光灯

Step1.在“光源”选项卡中，单击“添加聚光灯”按钮，增加一个聚光灯。

Step2.在下面的编辑区域中可进行光源属性的设置。

（1）设置光源的“一般”属性。如图7.4.4所示，在区域中，可以修改光源的名称和强度，在区域中可设置其（投射）角度及焦点。

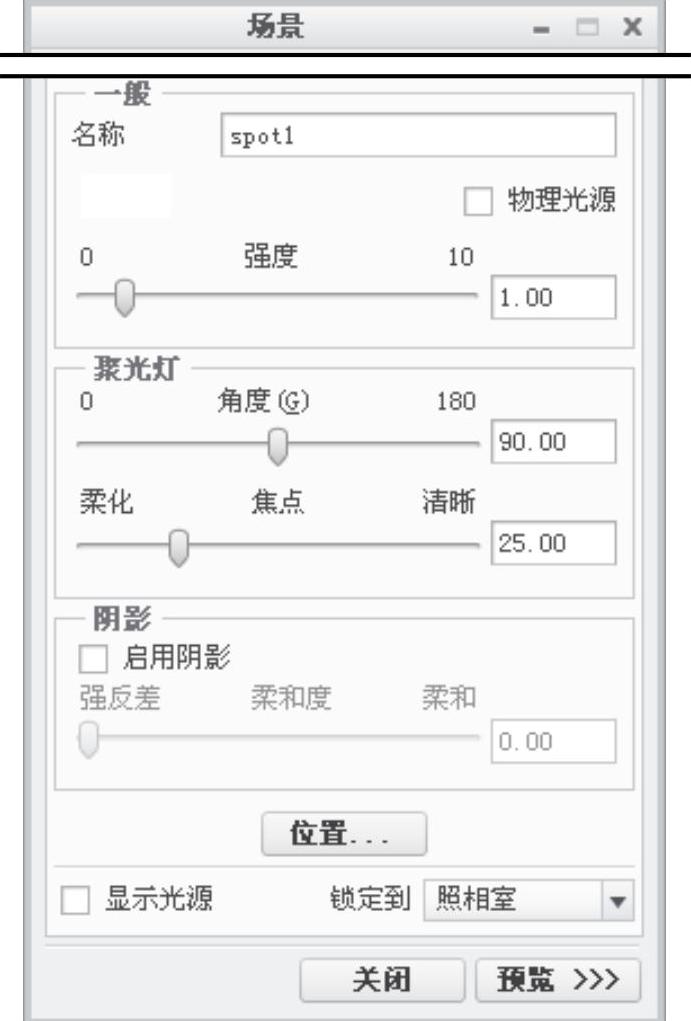

图7.4.4 “光源”选项卡

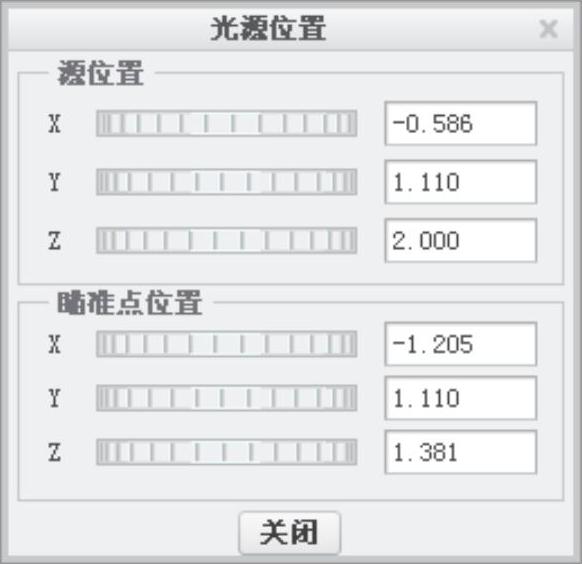

图7.4.5 “光源位置”对话框(https://www.daowen.com)

●：控制光束的角度。该角度效果参见随书光盘文件D：\creo2.2\work\ch07 \ch07.04\angle.doc。

●：控制光束的焦点，焦点效果参见随书光盘文件D：\creo2.2\work ch07\ch07.04\focus.doc。

（2）在图7.4.5所示的“光源位置”对话框中可以设置光源的位置。

●聚光灯的图标形状好像是一把伞，伞尖为光源的点，伞把端部为光源的，效果参见随书光盘文件D：\creo2.2\work\ch07\ch07.04\spot_pos.doc。

●渲染模型时，需要不断调整点和，并将“瞄准点位置”对准模型上要重点表示的部位。
