7.4.2  创建点光源

7.4.2 创建点光源

Step1.将工作目录设置至D：\creo2.2\work\ch07\ch07.04，然后打开文件flashlight.asm。

Step2.单击功能选项卡区域中的“场景”按钮，系统弹出“场景”对话框。在“场景”对话框中单击选项卡，系统弹出图7.4.1所示的“场景”对话框中的“光源”选项卡。

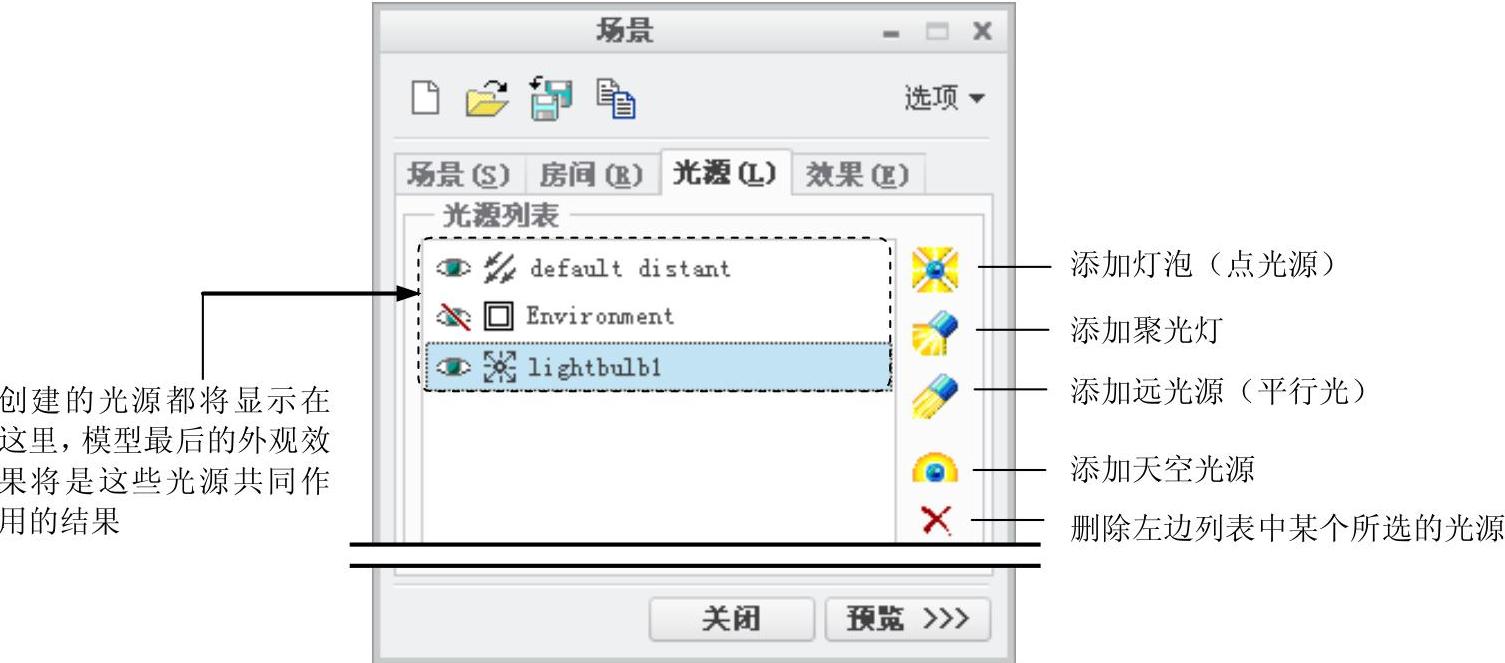

图7.4.1 “场景”对话框的“光源”选项卡

Step3.单击“添加新的灯泡”按钮，增加一个点光源。

Step4.在下面的编辑区域中可进行光源属性的设置。

（1）设置光源的属性。如图7.4.2所示，在区域中可以设置光源的和。

（2）设置光源的属性。在图7.4.2所示的区域中可以设置光源的阴影，此选项可增加渲染的真实感，但同时增加了计算时间。

●在区域选中复选框，可使模型在光源照射下产生阴影（在渲染时），效果参见随书光盘文件D：\creo2.2\work\ch07\ch07.04\shadow.doc。

☑清晰阴影是半透明的，可以穿过对象，并可黏着其所穿过的材料的颜色。

☑柔和阴影始终是不透明的，且是灰色的，可以控制柔和阴影的柔和度。

☑只有在使用Photolux渲染器时，才能看到清晰阴影与柔和阴影的效果。

要使用PhotoRender类型的渲染器来渲染阴影，必须在“渲染设置”对话框中选中复选框或复选框。

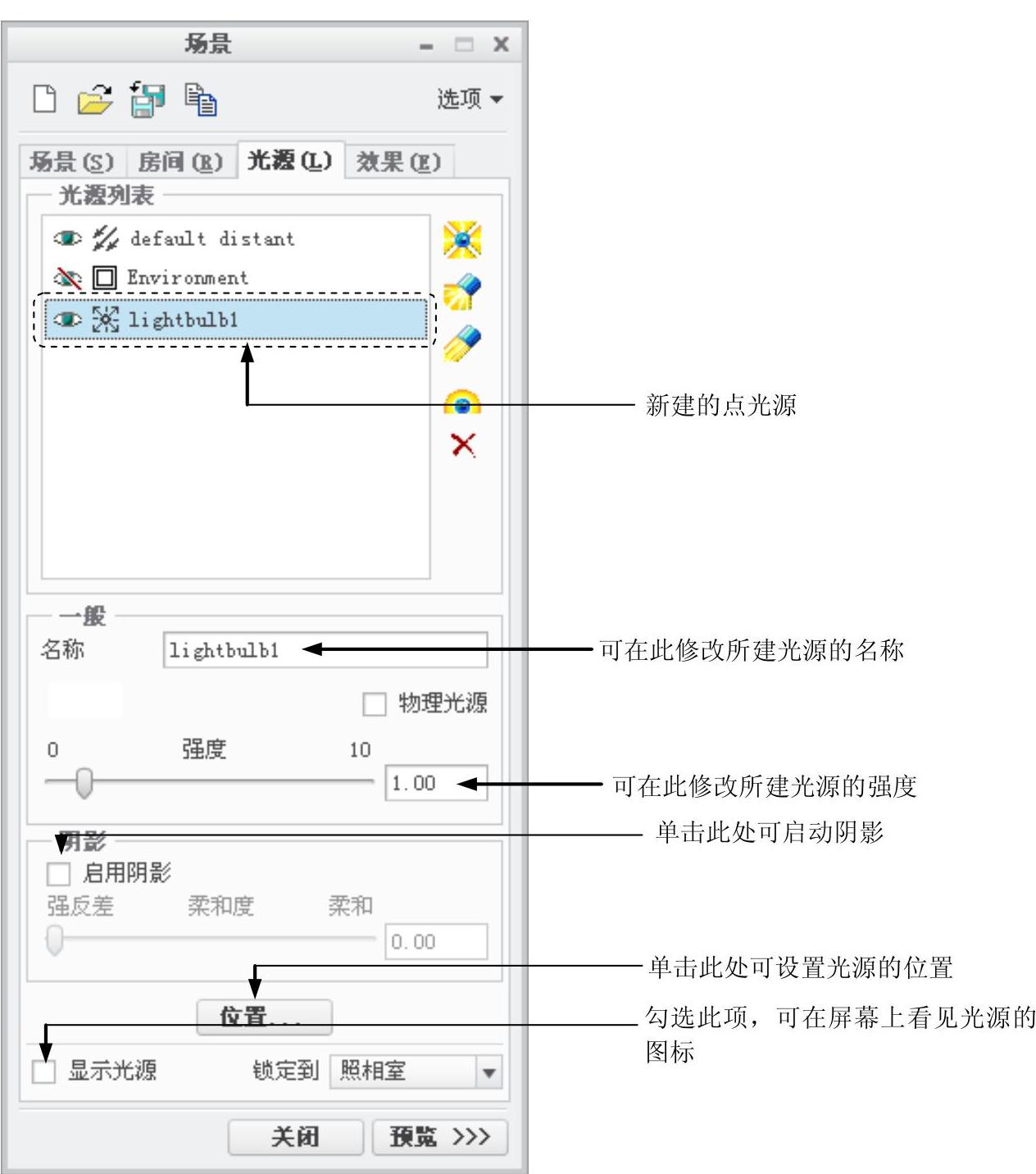

图7.4.2 “光源”选项卡

（3）设置光源的“位置”属性。

●如图7.4.2所示，单击按钮可以弹出图7.4.3所示的“光源位置”对话框。用户可以在、或方向放置光源，这里的X、Y和Z与当前Creo坐标系的X、Y和Z轴没有任何关系。无论模型处在什么方位，这里的总是为水平方向，向右为正方向；总是为竖直方向，向上为正方向；方向总是与显示器的屏幕平面垂直。

●在按钮下方的栏中可以设置光源的锁定方式，各锁定方式说明如下：

☑：将光源锁定到照相室，根据模型与照相机的相对位置来固定光。

☑：将光源锁定到模型的同一个位置上，旋转或移动模型时，光源随着旋转或移动。此时光源始终照亮模型的同一部位，而与视点无关。这是最常用的锁定方式。

☑：光源始终照亮视图的同一部位，而与房间和模型的旋转或移动无关。

☑：将光源锁定到房间中的某个方位上。例如，如果在房间的左上角放置一

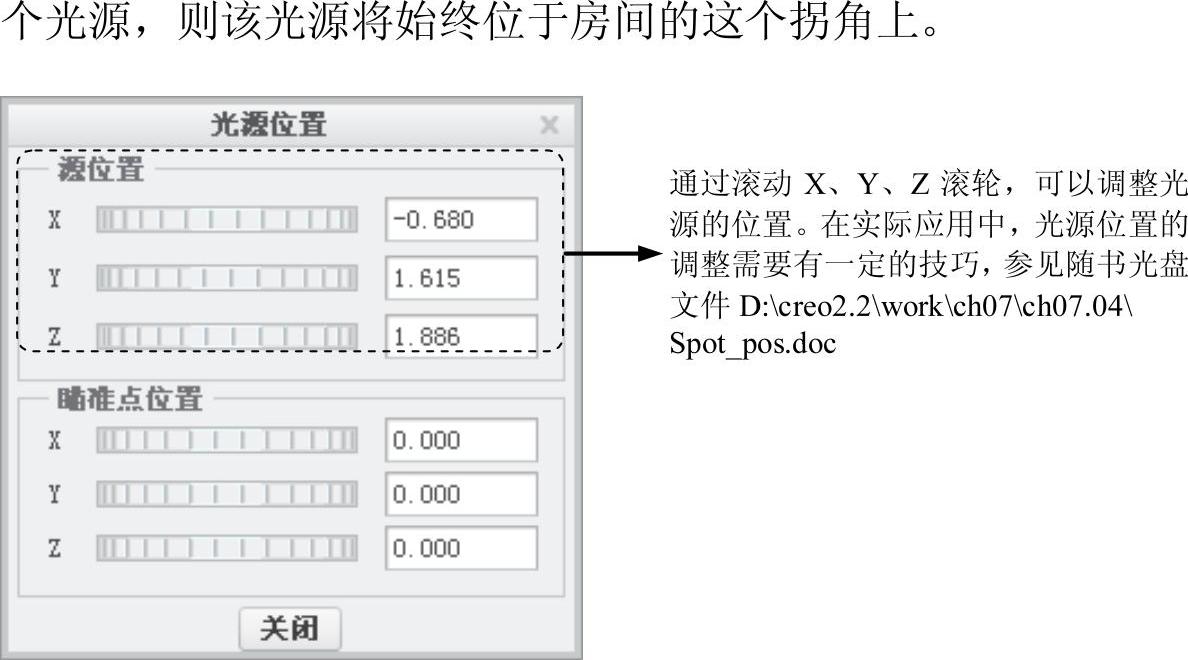

图7.4.3 “光源位置”对话框
