8.3.3  在ISDX曲线上添加点

8.3.3 在ISDX曲线上添加点

可在ISDX曲线上添加点，操作方法如下：

Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.03，然后打开文件edit_add_point.prt。

Step2.编辑定义模型树中的造型特征，进入ISDX环境，单击功能选项卡区域中的“曲线编辑”按钮。

Step3.单击图8.3.39所示的ISDX曲线。

Step4.在ISDX曲线上的图8.3.40所示的位置右击，此时系统弹出图8.3.41所示的快捷菜单。

Step5.在图8.3.41所示的快捷菜单中，如果选择命令，系统在单击处添加一个点，如图8.3.42所示；如果选择命令，系统则在单击处的区间段的中点处添加一个点，如图8.3.43所示。

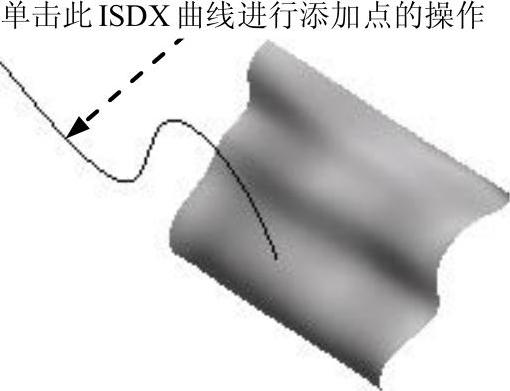

图8.3.39 单击ISDX曲线

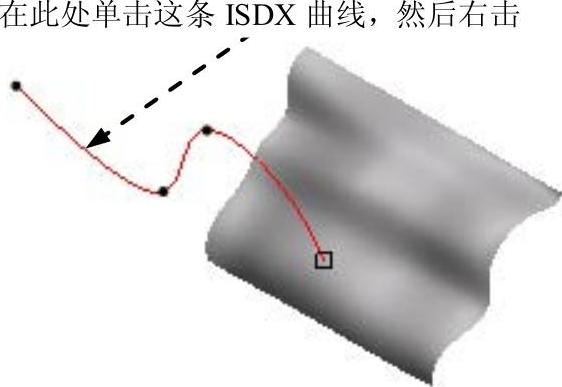

图8.3.40 右击ISDX曲线

Step6.完成编辑后，单击“造型：编辑曲线”操控板中的按钮。

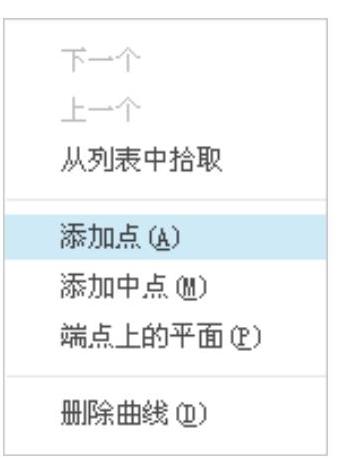

图8.3.41 快捷菜单

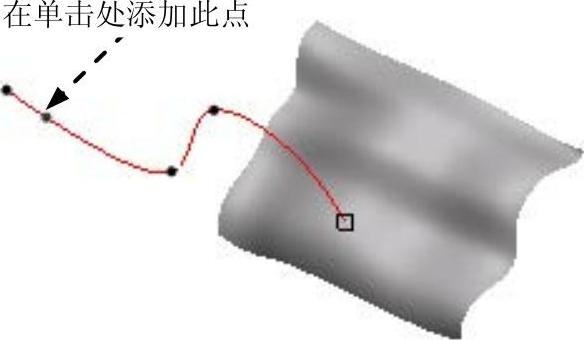

图8.3.42 添加点
