8.3.1  ISDX曲线的曲率图

8.3.1 ISDX曲线的曲率图

如图8.3.1所示，曲率图是显示曲线上每个几何点处的曲率或半径的图形，从曲率图上可以看出曲线变化方向和曲线的光滑程度，它是查看曲线质量最好的工具。在ISDX环境下，在功能选项卡中的区域中单击“曲率”按钮，然后选取要查看其曲率的曲线，即可显示曲线曲率图。

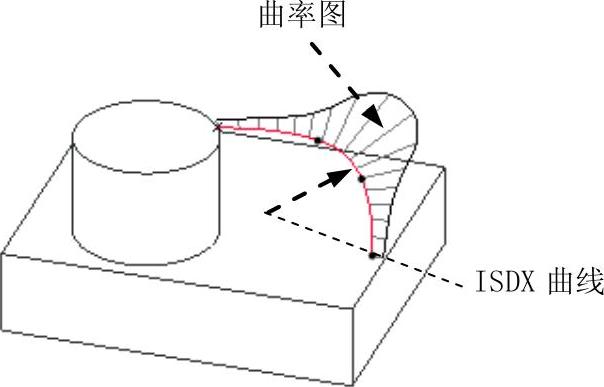

图8.3.1 显示曲线曲率图

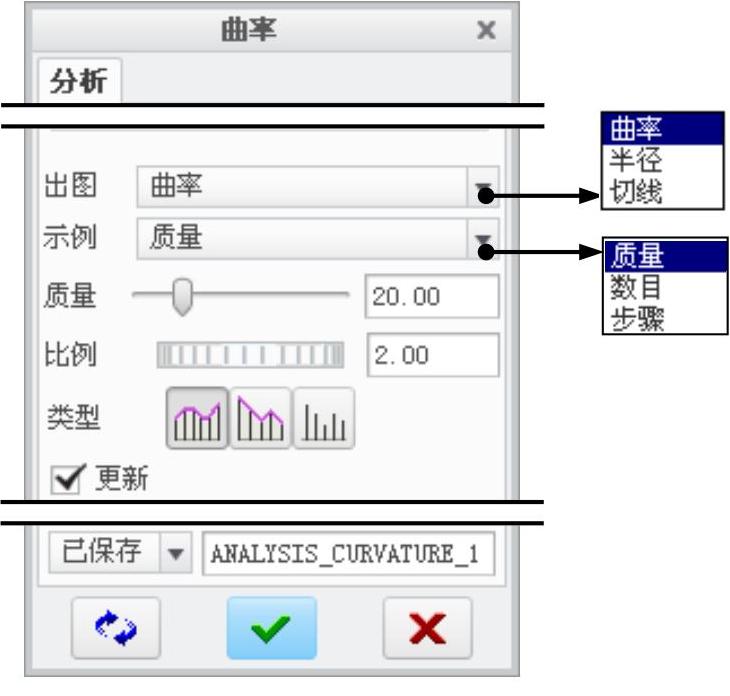

图8.3.2 “曲率”对话框

使用曲率图要注意以下几点：

●在图8.3.2所示的“曲率”对话框中，可以设置曲率图的“质量”、“比例”和“类型”，所以同一条曲线会由于设置的不同而呈现不同的疏密程度、大小和类型的曲率图。

●在造型设计时，每当创建完一条ISDX曲线，最好都要用曲率图查看曲线的质量，不要单凭曲线的视觉表现。例如，凭视觉表现，图8.3.3所示的曲线应该还算光滑，但从它的曲率图（图8.3.4）可发现有尖点，说明曲线并不光滑。

●在使用ISDX模块创建质量较高的曲面时，要注意构成曲面的ISDX曲线上的点数不要太多，点的数量只要能形成所需要的曲线形状就行，使用曲率图会发现曲线上的点越多，其曲率图就越难看，所以曲线上的点越多，曲线的质量就越难保证，因而曲面的质量也难达到要求。

●从曲率图上看，构成曲面的ISDX曲线上尽可能不要出现反曲点，如图8.3.5所示。

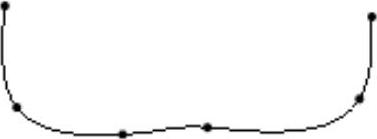

图8.3.3 曲线

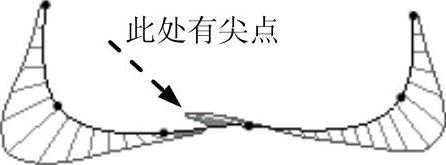

图8.3.4 曲率图

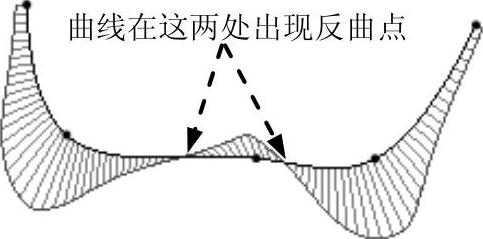

图8.3.5 曲率图
