12.5.2  移除

使用移除命令，可以从实体或面组中移除选定的曲面对象，下面以图12.5.5所示的例子介绍移除的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.05。打开文件remove_ex.prt。

Step2.选择移除曲面。选择图12.5.6所示的模型表面为移除面。

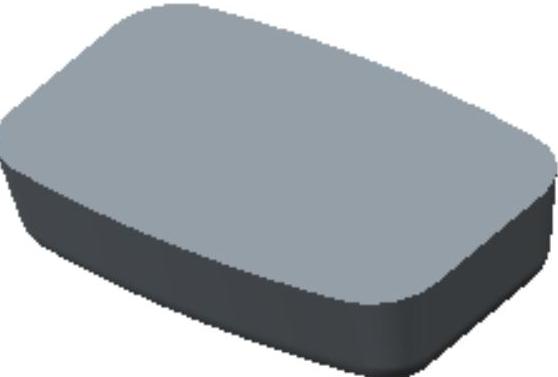

图12.5.5 打开模型文件

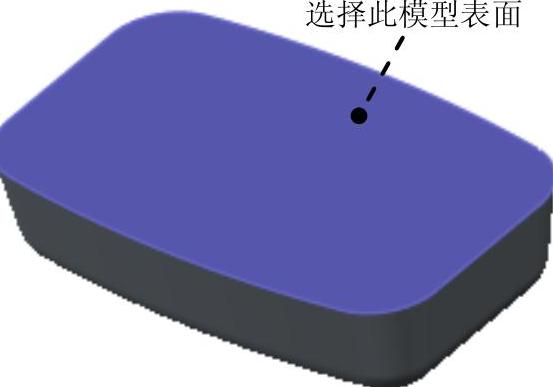

图12.5.6 选择移除面(https://www.daowen.com)

Step3.定义移除。单击功能选项卡区域中的“移除”按钮，系统弹出图12.5.7所示的“移除曲面”操控板，在操控板中选中复选框，单击按钮，结果如图12.5.8所示。

图12.5.7 “移除曲面“操控板

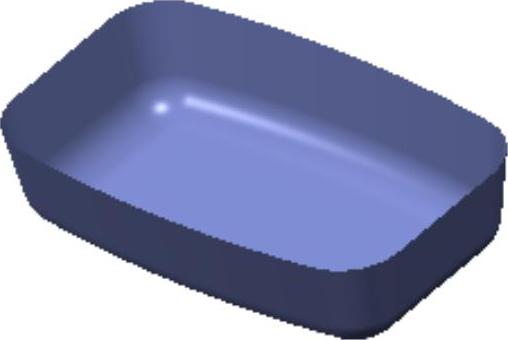

图12.5.8 移除结果
