12.4.2  对称识别

12.4.2 对称识别

使用对称识别命令，可以选择彼此互为镜像的两个曲面，然后找出镜像平面；也可以选择一个曲面和一个镜像平面，然后找出选定曲面的镜像，找出彼此互为镜像的相邻曲面，可以将其变成对称组的一部分。下面以图12.4.6所示的例子介绍对称识别的操作过程。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.04。打开文件symmetry_ex.prt。

Step2.对称识别。单击功能选项卡区域中的“对称识别”按钮，系统弹出图12.4.7所示的“对称识别”操控板。

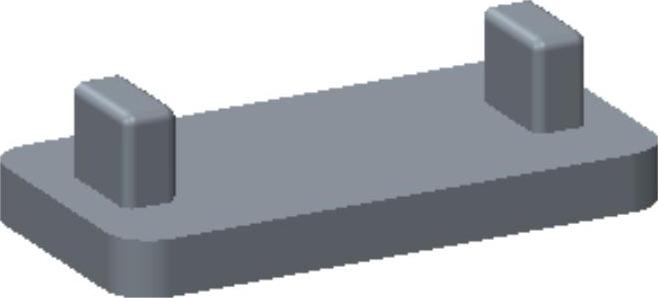

图12.4.6 打开模型文件

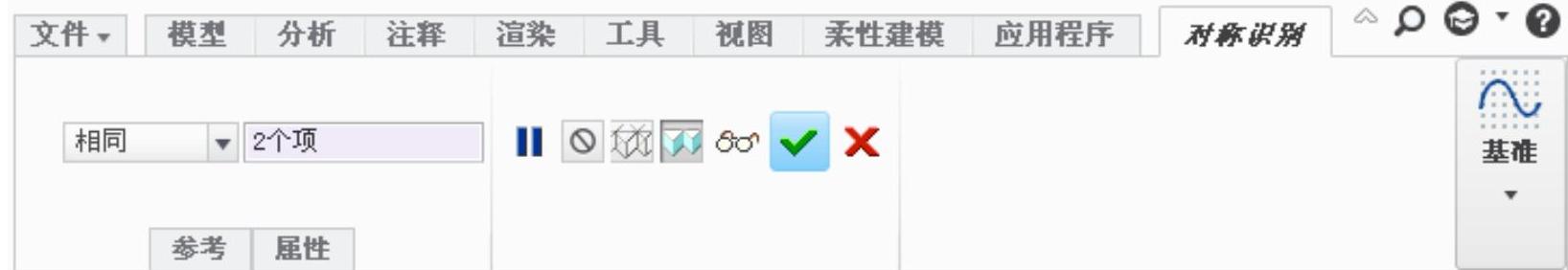

图12.4.7 “对称识别“操控板

Step3.选择识别对象。按住Ctrl键，选择图12.4.8所示的模型表面和TOP基准平面。单击按钮，结果如图12.4.9所示

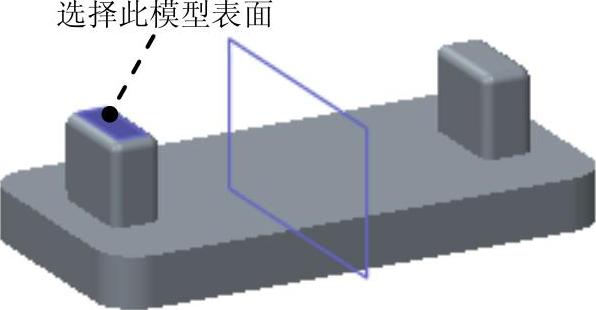

图12.4.8 选择识别对象

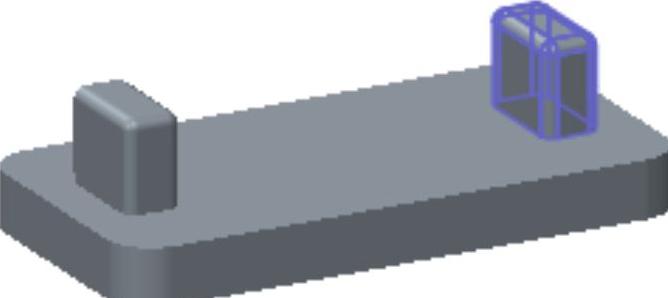

图12.4.9 识别结果
