Task3.结果查看

Step1.进入Creo Simulate结果窗口。单击功能选项卡区域中的“结果”按钮，系统进入到“Creo Simulate结果”窗口。

Step2.查看应力结果图解。在“Creo Simulate结果”窗口中选择下拉菜单命令，在弹出的对话框中选择结果集文件，单击按钮，系统弹出图13.3.14所示的“结果窗口定义”对话框，在对话框的下拉列表中选择选项；单击选项卡，在应力下拉列表中选择选项，在下拉列表中选择选项；单击对话框中的按钮，系统显示其应力结果图解，如图13.3.15所示。

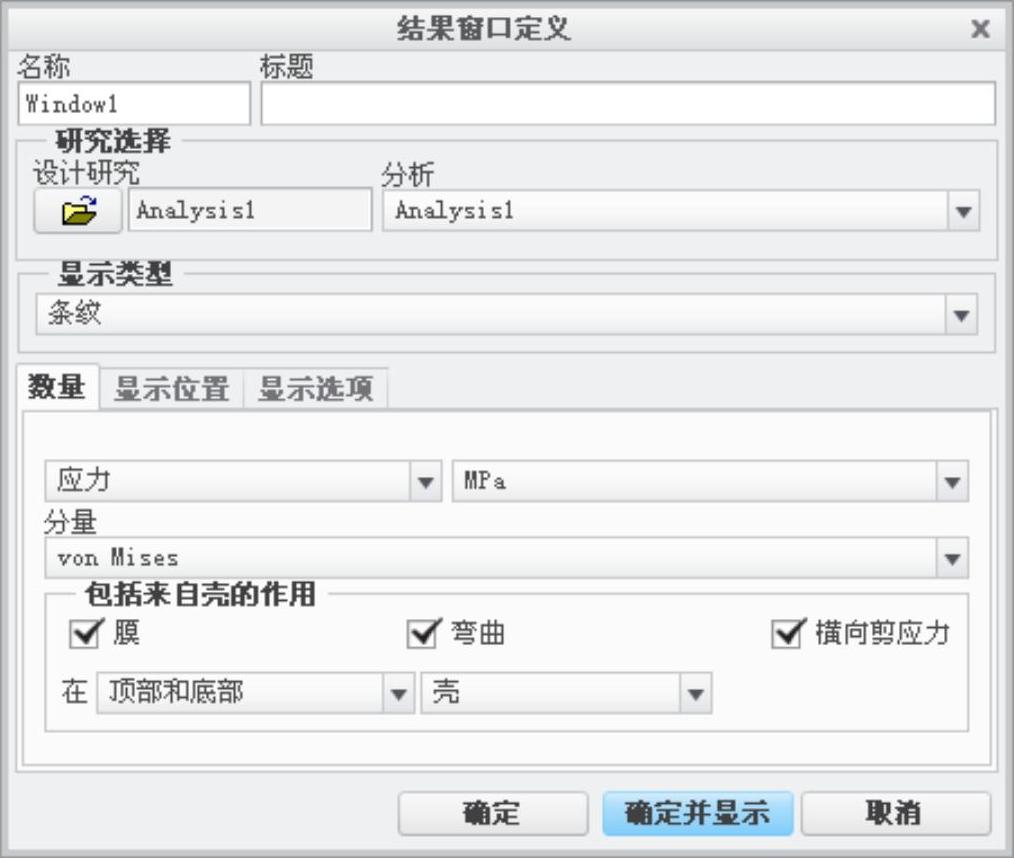

图13.3.14 “结果窗口定义”对话框

(https://www.daowen.com)

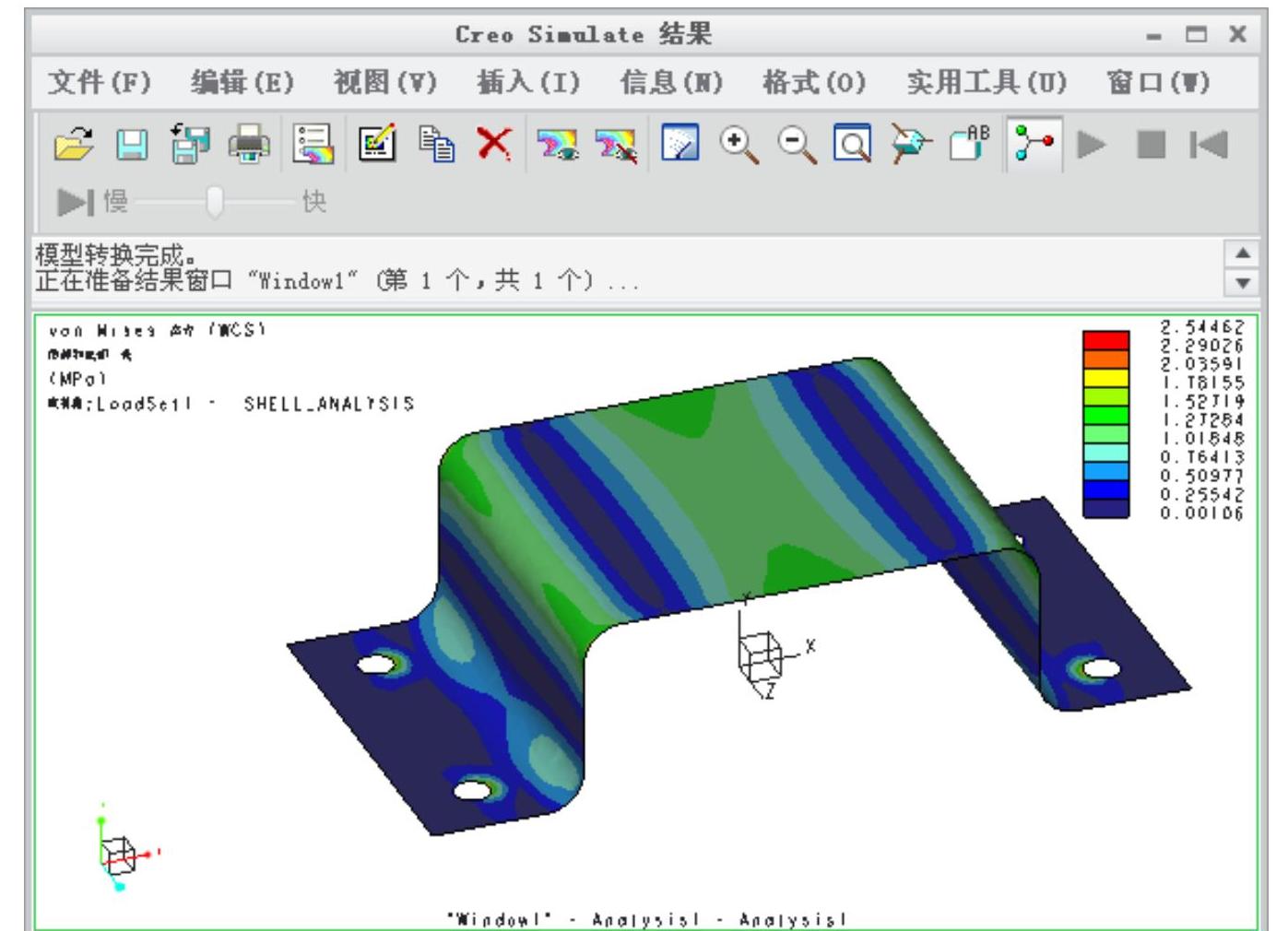

图13.3.15 应力结果图解

Step3.查看位移结果图解。在“Creo Simulate结果”窗口中选择下拉菜单命令，在弹出的对话框中选择结果集文件，单击按钮，系统弹出“结果窗口定义”对话框，在对话框的下拉列表中选择选项；单击选项卡，在应力下拉列表中选择选项，在下拉列表中选择选项；单击对话框中的按钮，系统显示其位移结果图解，如图13.3.16所示。

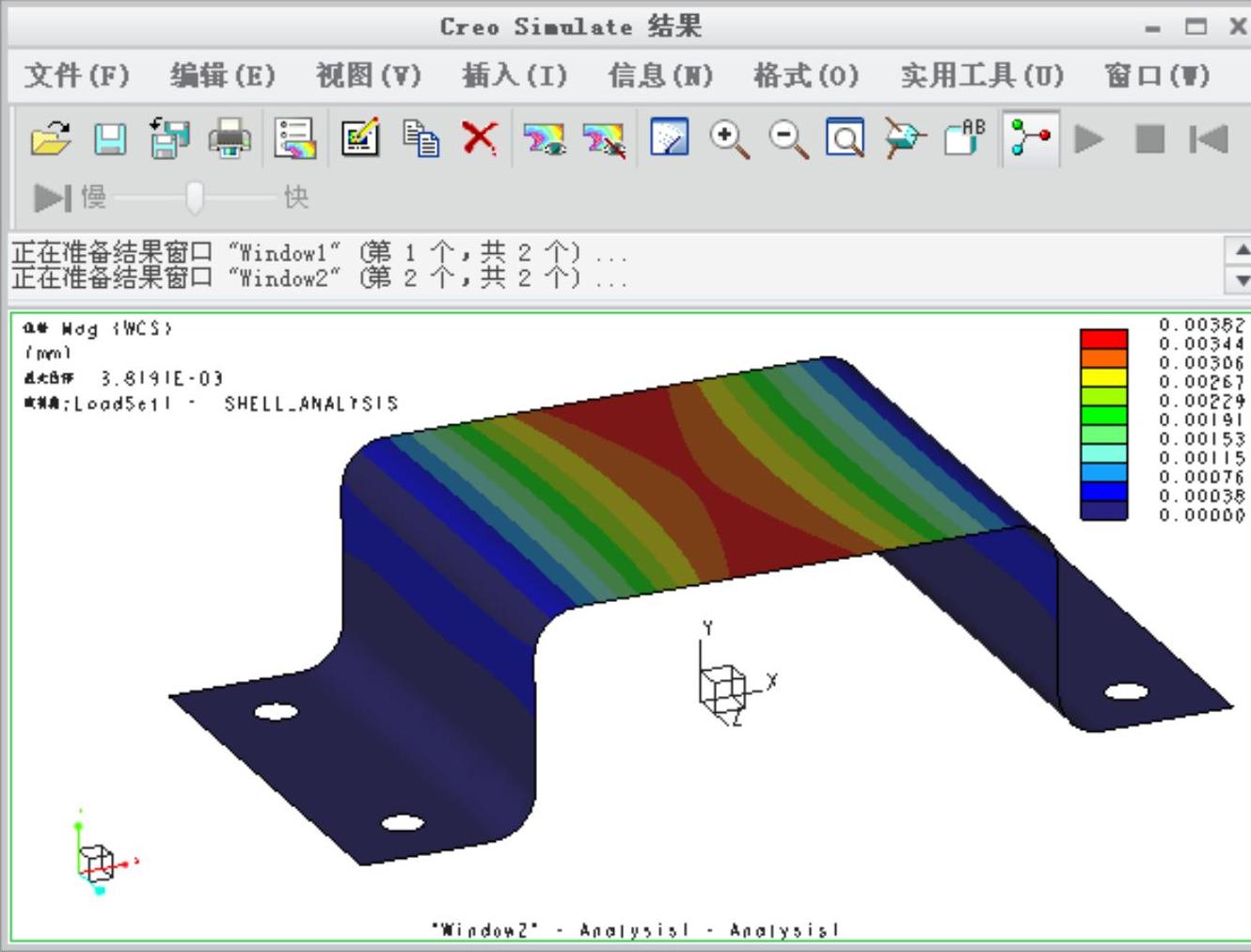

图13.3.16 位移结果图解
