Task1.创建横梁简化模型

2025年09月26日
版权
Task1.创建横梁简化模型

Step1.将工作目录设置至D：\creo2.2\work\ch13\ch13.04，然后新建一个零件模型，命名为beam_analysis。

Step2.创建基准点。在978-7-111-42423-9-Chapter13-301.jpg功能选项卡的978-7-111-42423-9-Chapter13-302.jpg区域中选择978-7-111-42423-9-Chapter13-303.jpg978-7-111-42423-9-Chapter13-304.jpg命令。系统弹出“基准点”对话框。选取坐标系CSYS1。在“基准点”对话框中单击978-7-111-42423-9-Chapter13-305.jpg下面的方格，则该方格中显示出PNT0；分别在978-7-111-42423-9-Chapter13-306.jpg、978-7-111-42423-9-Chapter13-307.jpg和978-7-111-42423-9-Chapter13-308.jpg下的方格中输入坐标值0、0和0。以同样的方法创建点PNT1和PNT2，其坐标值如图13.4.2所示。

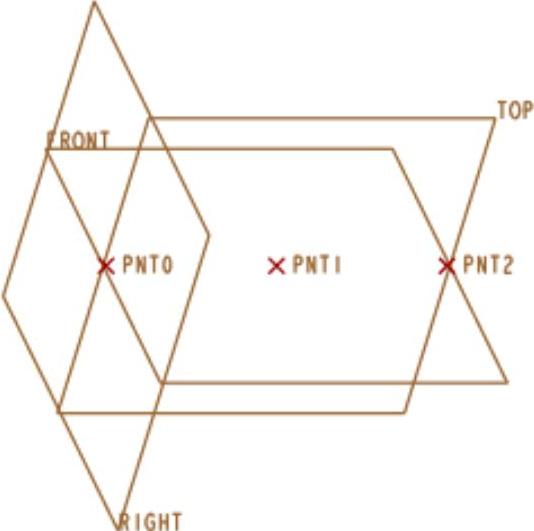

图13.4.2 创建基准点

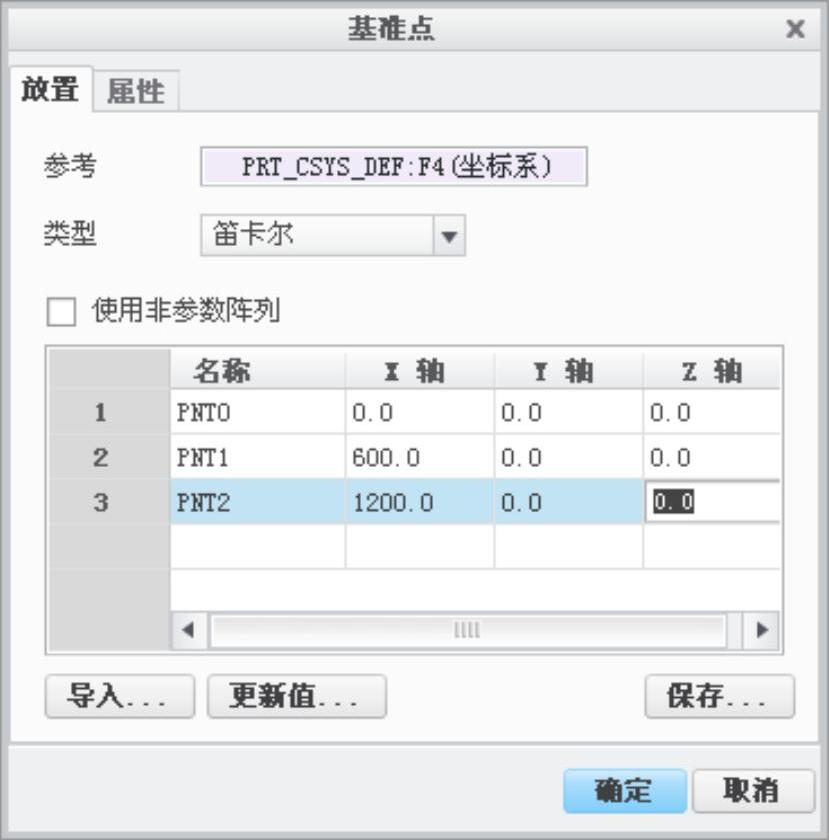

图13.4.3 “基准点”对话框

Step3.创建图13.4.4所示的曲线1。在978-7-111-42423-9-Chapter13-311.jpg功能选项卡978-7-111-42423-9-Chapter13-312.jpg下拉菜单中选择978-7-111-42423-9-Chapter13-313.jpg978-7-111-42423-9-Chapter13-314.jpg978-7-111-42423-9-Chapter13-315.jpg命令，选择Step2步骤创建的PNT0和PNT1为经过点。

Step4.参照Step3步骤，选择PNT1和PNT2为经过点，创建图13.4.5所示的曲线2。

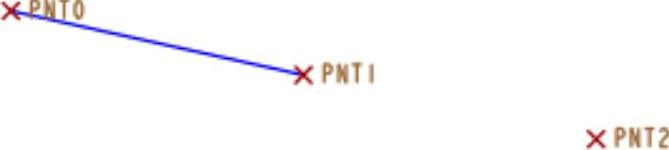

图13.4.4 创建曲线1

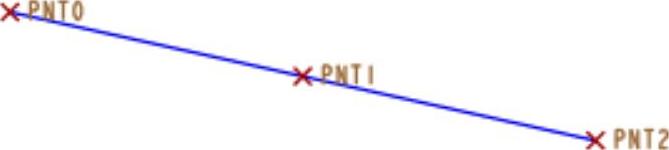

图13.4.5 创建曲线2
