6.旋转台

6.旋转台

也用于锻造圆盘形锻件。锻造时，用吊车吊到工作台上代替下砧，锻坯放在旋转台上，其结构如图1-2-57所示。上砧加压锻造时，旋转台与底座接触，以承受液压机的锻造力，上砧离开后，通过碟形弹簧使旋转台上浮，再由液压马达驱动旋转，液压油由橡皮软管接通。

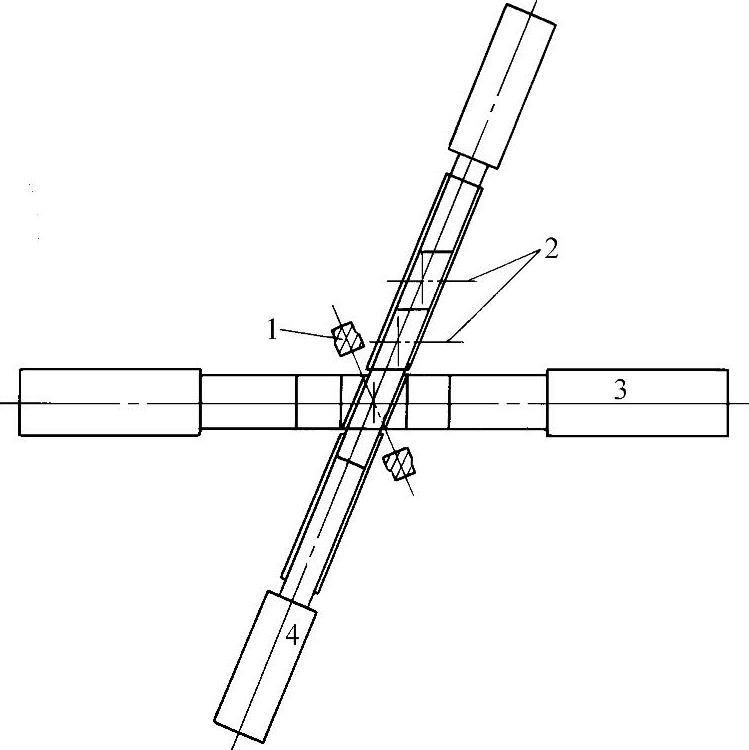

图1-2-51 移动工作台与横向移砧装置

1—压力机立柱 2—砧子中心线 3—移动工作台 4—横向移砧装置

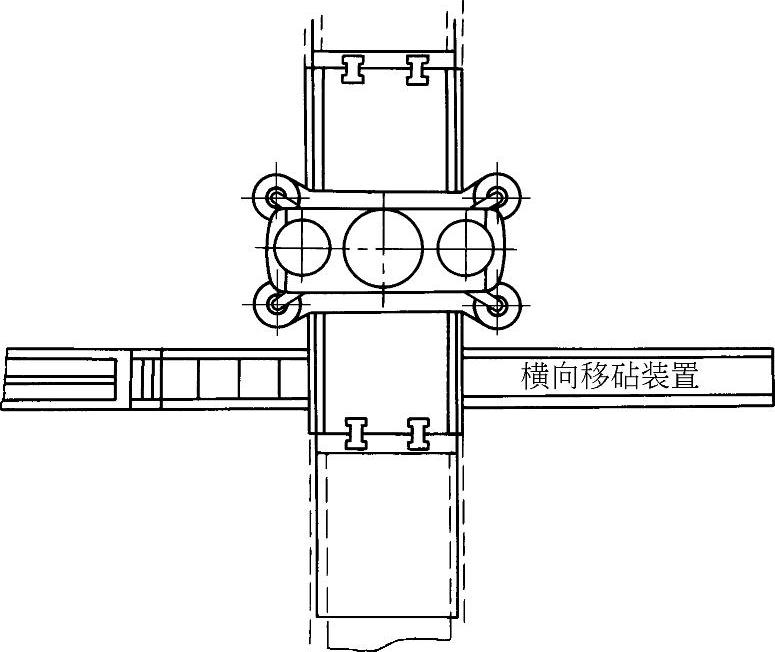

图1-2-52 侧向窄的液压机的横向移砧装置

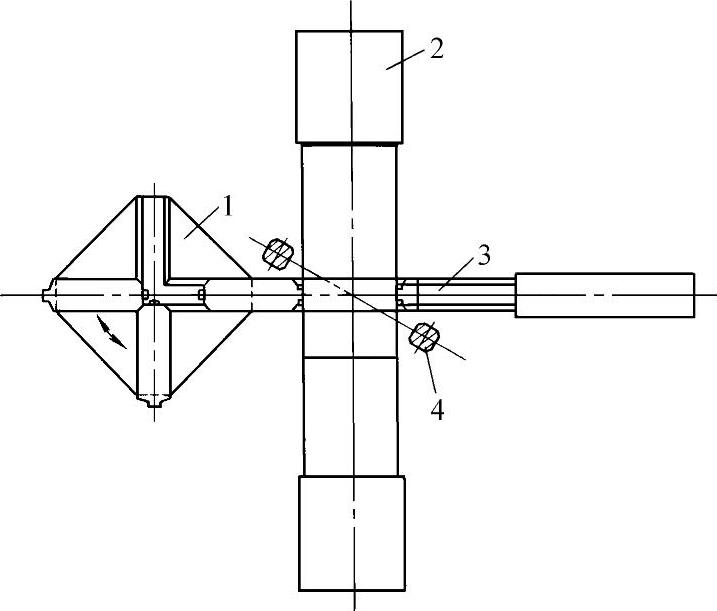

图1-2-53 旋转砧库

1—旋转砧库 2—移动工作台 3—横向移砧装置 4—液压机立柱

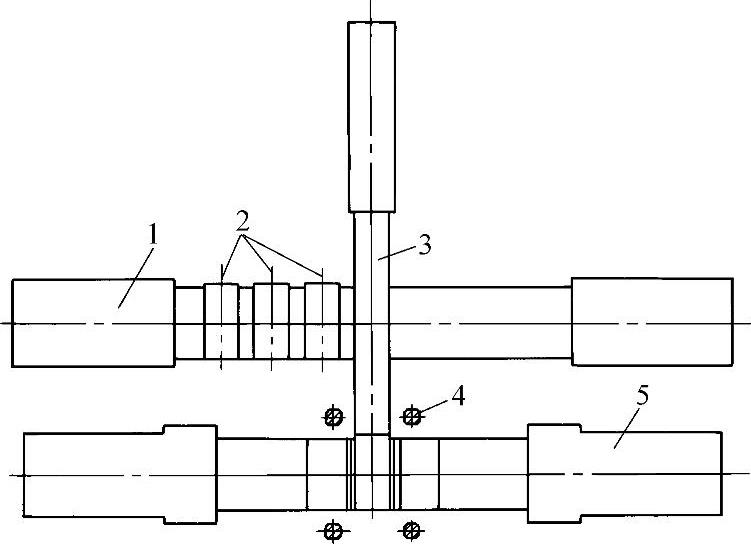

图1-2-54 平行砧库

1—平行砧库 2—砧子中心线 3—横向移砧装置 4—液压机立柱 5—移动工作台

图1-2-55 上砧快换及旋转装置

1—上砧 2—夹紧用T形杆 3—垫板 4—夹紧用碟形弹簧 5—旋转液压缸 6—放松液压缸
