9.工具操作机（剁刀操作机）
图1-2-58 升降回转台
主要用于将锻造时所需的压肩工具或剁刀送入上砧与锻件之间。一般是有轨的，可以移动、升降及旋转，其结构简图如图1-2-60所示，图1-2-61所示则为工具操作机与液压机的配置关系。
锻造液压机与应配备的锻造操作机及工具操作机的关系见表1-2-24。

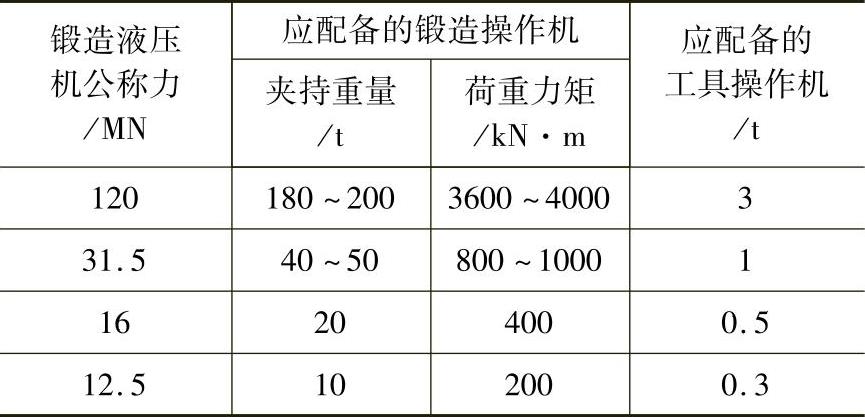

表1-2-24 锻造操作机配置关系表

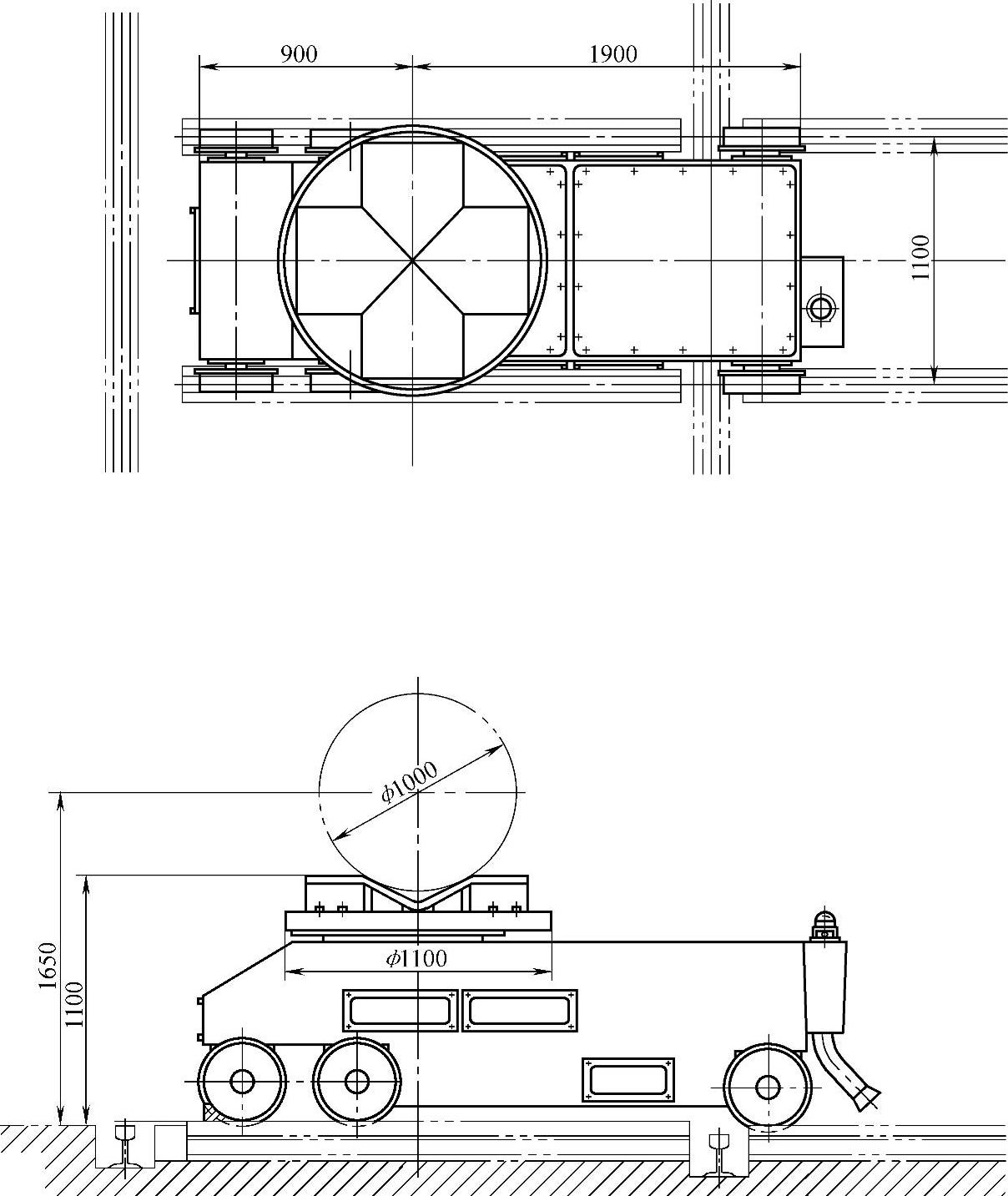

图1-2-59 钢坯运送小车

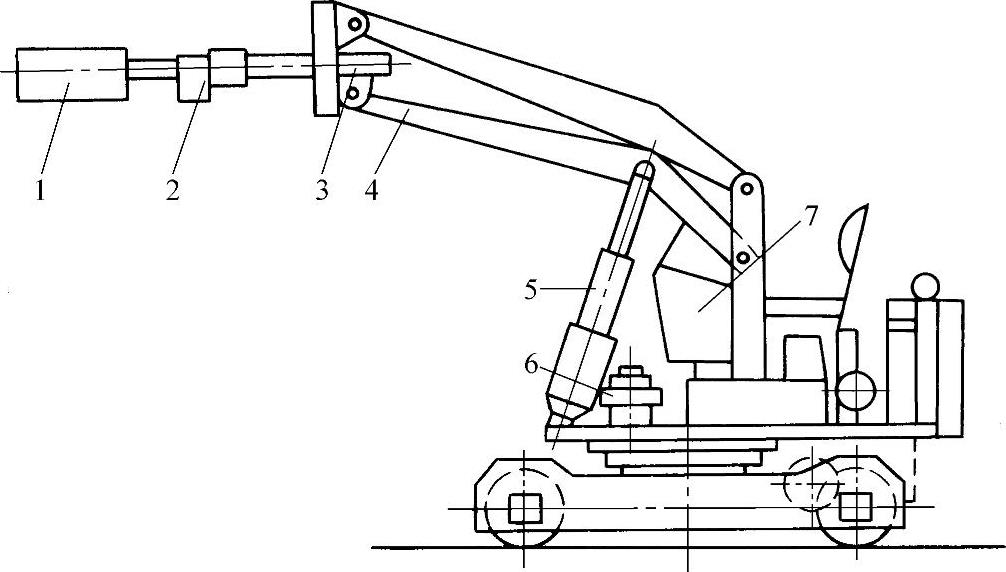

图1-2-60 工具操作机
1—剁刀 2—钳口 3—钳头夹紧液压缸 4—升降臂 5—升降缸 6—台架回转液压马达 7—操纵台

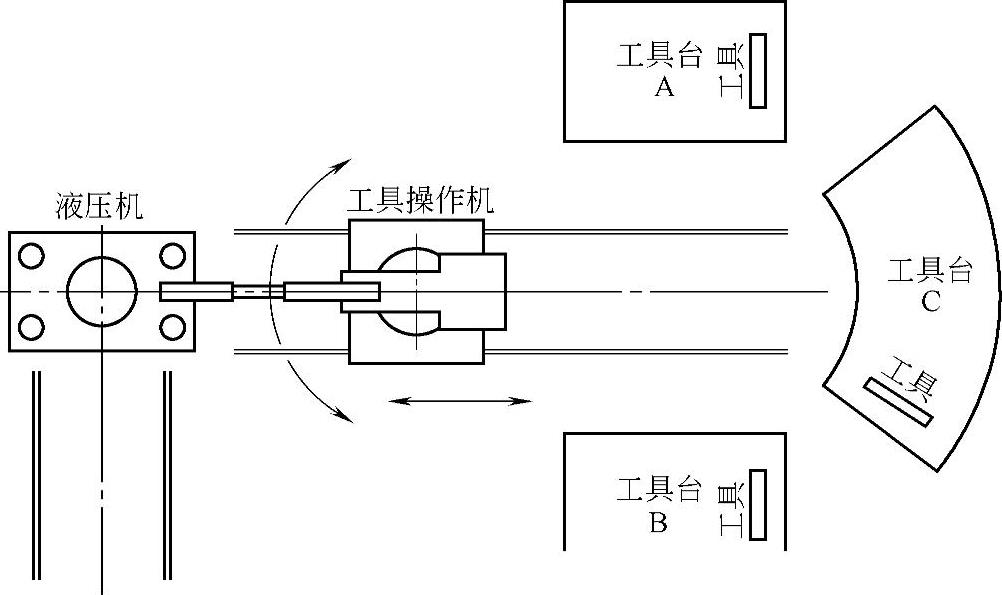

图1-2-61 工具操作机的配置关系
