船舶板材压制液压机

四 、船舶板材压制液压机

船舶板材压制液压机是造船用厚钢板弯曲、弯边、压筋、折边、矫平等冷热成形加工的压制设备，主要用于船舶蒙皮成形、压制槽型隔壁、船用罐体等冷热成形加工工艺，也是石化、锅炉等工业领域厚板成形加工的关键装备。

由于大张厚板压制需要比较大的操作空间，因此机架有单柱式（整体或组合式）及组合框架龙门式，机架要求刚度高，特别对于单柱式，均用优质钢板焊接而成。

除了常规压头压制，还有压头可以左右移动及作360°回转，以方便操作。下面则配有移动工作台。

液压控制系统由专用插装式集成阀组和比例泵及各种比例阀构成，压头的速度和压力在参数规定的范围内可任意调整。

电气控制系统由计算机与PLC两级控制，具有全行程位置采集和检测装置，以保证厚板成形精度。压头、移动工作台的旋转、平移定位机构采用变频调速技术，使得定位显示精度可达0.01mm。压头、移动工作台制动电动机为变频制动电动机。

天锻在多项专利技术的基础上，为市场提供系列船舶板材压制液压机。表1-4-8为其C形结构单臂板材成形液压机的技术参数；表1-4-9为其框架龙门式船舶板材成形液压机的技术参数（THP34系列）；表1-4-10则为其带移动工作台及移动压头的框架龙门式船舶板材成形液压机的技术参数（THP34Y系列）。

南通锻压设备公司生产的YQ46系列船舶板材压制液压机的技术参数见表1-4-11。

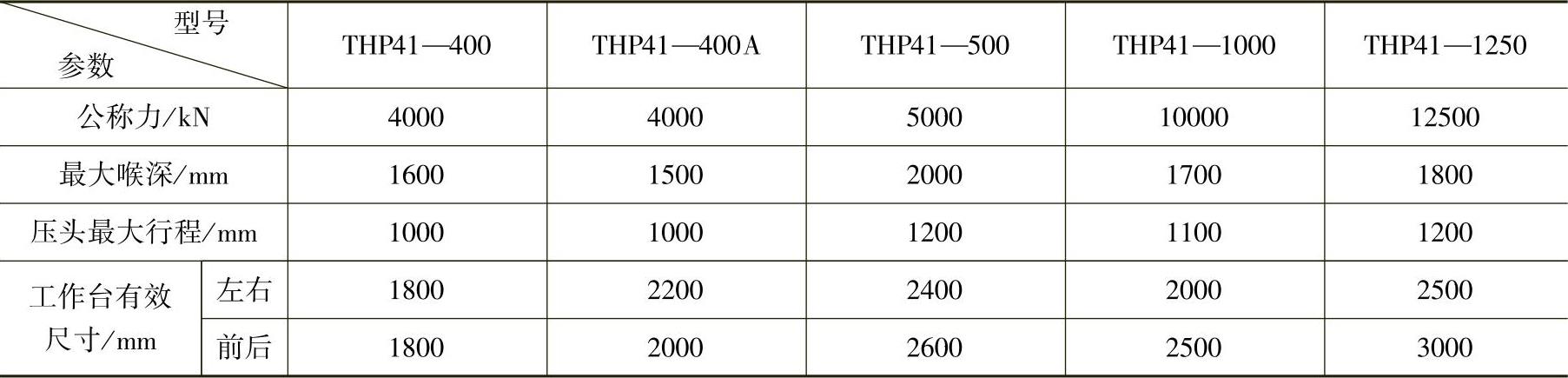

表1-4-8 单臂船舶板材成形液压机参数（天锻）

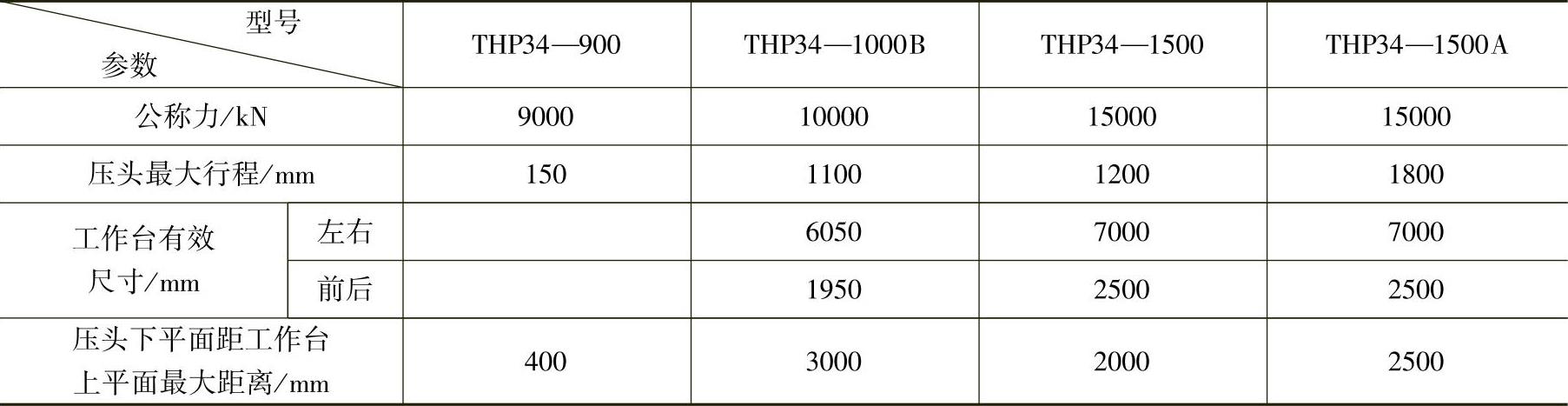

表1-4-9 框架龙门式船舶板材成形液压机参数（天锻）

表1-4-10 框架龙门式（回转移动式）船舶板材成形液压机参数（天锻）

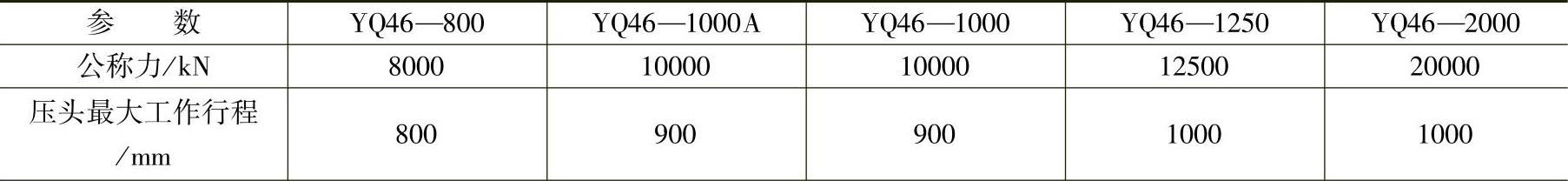

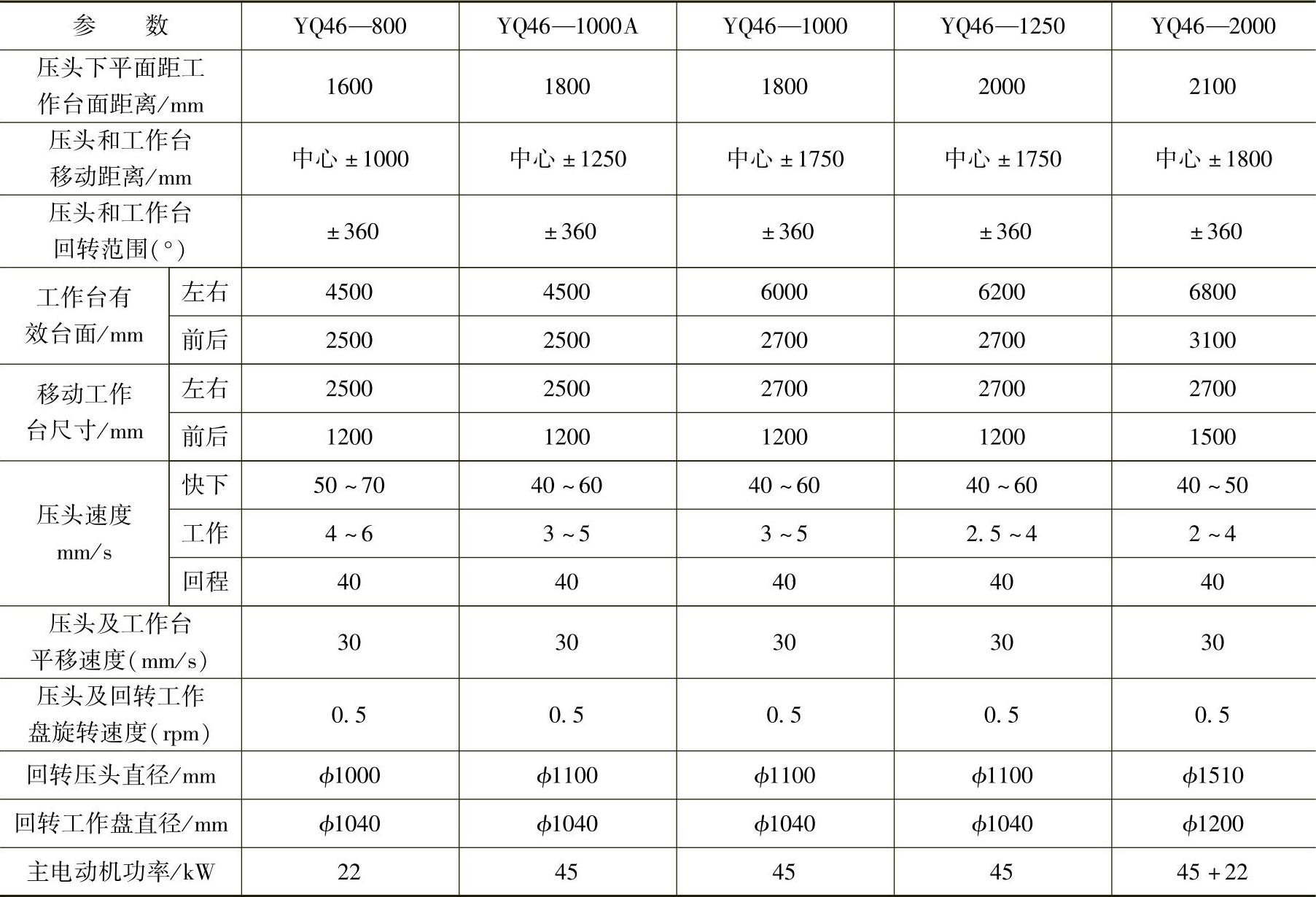

表1-4-11 船舶板材压制液压机参数（南通锻压）

（续）
