住友120MN厚板冲压液压机

日本住友重机械株式会社（Sumitomo）生产的120MN厚板冲压液压机的结构简图如图1-4-9所示。

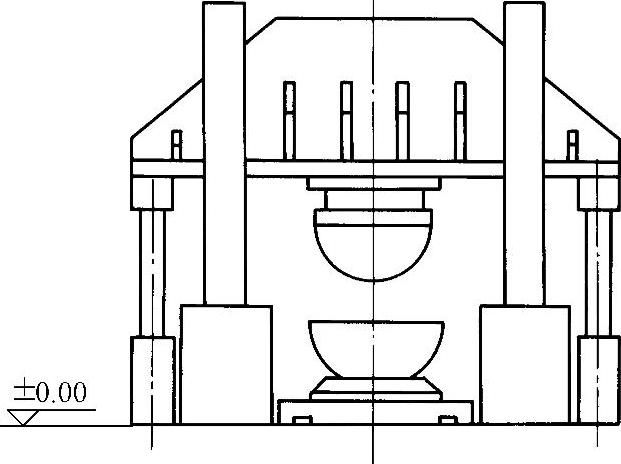

图1-4-9 120MN厚板冲压液压机

此液压机主要用于厚板的热弯曲加工，采用下拉式结构，工作缸和回程缸均固定于底座上，运动的框架以底座导向，导向部分很长，使液压机具有较强的抗偏载能力。滑块左右均装有位移检测装置，可随时调节滑块与底座的平行度。压力机在地面上的高度较低，且上部没有液压管道，便于高温工件的压制。

设有移动工作台，以便于更换模具及工件的送进与取出。厚板一般被加热到1000℃，由桥式吊车送到液压机。

120MN厚板冲压液压机为油泵直接传动，采用可变量轴向柱塞泵，泵的排量由电液伺服阀控制，与滑块两侧的位移检测装置形成闭环反馈控制系统，以确保滑块的水平下降与加压。为防止滑块超过允许的倾斜量，还设置有最大倾斜限制装置。
