五、矫直机

矫直机用于矫正挤压制品的弯曲及扭拧变形，使制品平直并提高其屈服强度。

张力矫直机是常用的矫直设备，它用张力拉伸和扭拧来消除制品的变形和内应力。拉伸头带有液压缸夹紧机构和可以上、下运动的钳口，一般还可检测和控制被拉伸制品的延伸率。装有电动机、齿轮传动的扭拧机构，可以顺时针或逆时针作45°的摆动及矫扭。后钳口装在尾座小车上，由液压马达驱动，在轨道上移动，以适应不同长度的制品，并由液压缸将小车固定在刚性机座上。

除了张力矫直机外，尚有辊式矫直机、曲线辊式矫直机等，但均属于接触矫直，有损伤挤压制品表面的可能性。

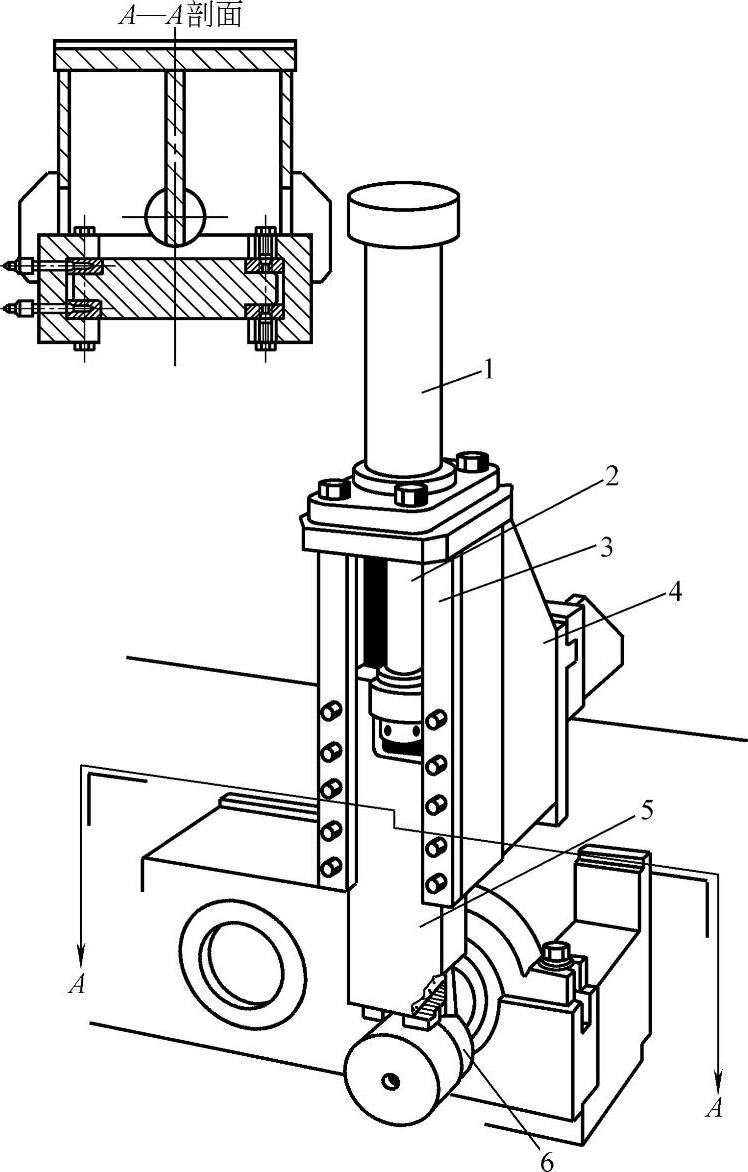

图1-6-21 制品与压余分离的液压剪

1—液压缸 2—活塞 3—导轨 4—支架 5—剪刀杆 6—压余

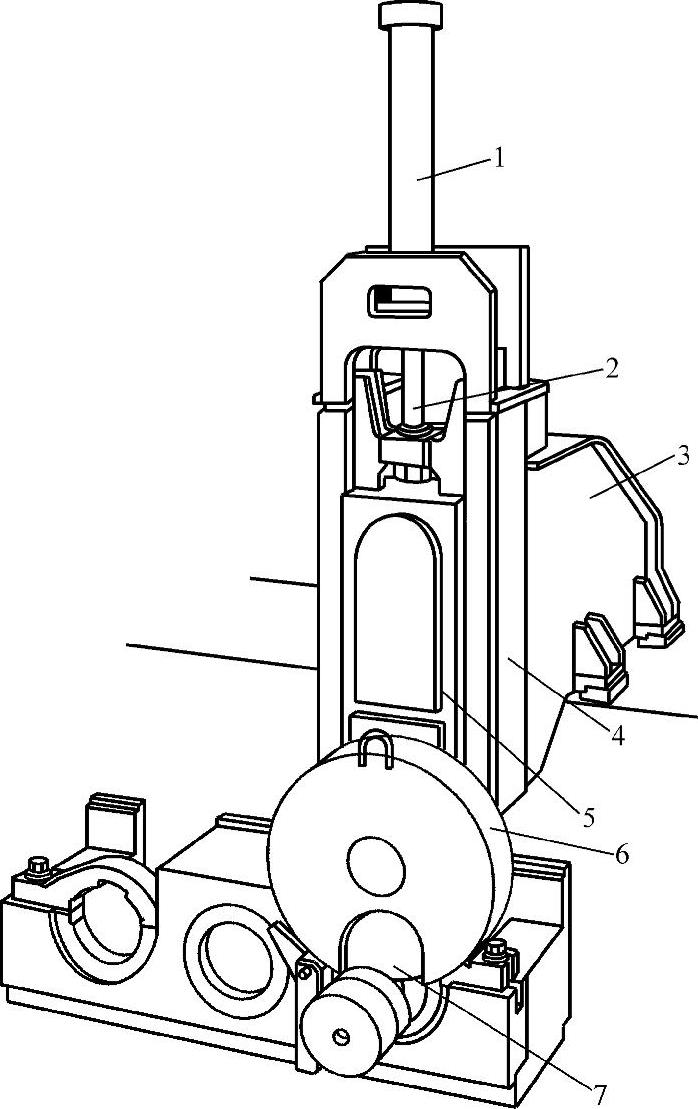

图1-6-22 制品与压余分离的圆盘锯

1—液压缸 2—活塞杆 3—支架 4—导轨 5—滑座 6—圆锯罩 7—锯片
