电动机功率核算

一 、电动机功率核算

满足工件变形功所需的电动机功率按如下公式计算^[1]

式中 N——所需电动机功率（W）；

A₁——工件变形功（J），对冲裁工艺

A₁=0.315Fh₀；

F——冲裁变形力（最大值）（N）；

h₀——板料厚度（m）；

对拉深工艺

A₁=CFh

F——拉深变形力（最大值）（N）；

h——拉深深度（m）；

C——系数，查表2-1-9。

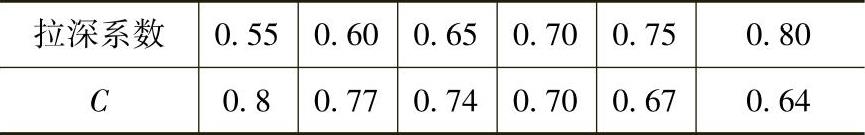

表2-1-9 系数C与拉深系数关系

A₂——拉深垫功（J）；(https://www.daowen.com)

A₂=FS_d

F——压边力（N）；

S_d——拉深垫实际工作行程（m）；

η——压力机总效率，查表2-1-10；

t——压力机实际工作周期时间（s）

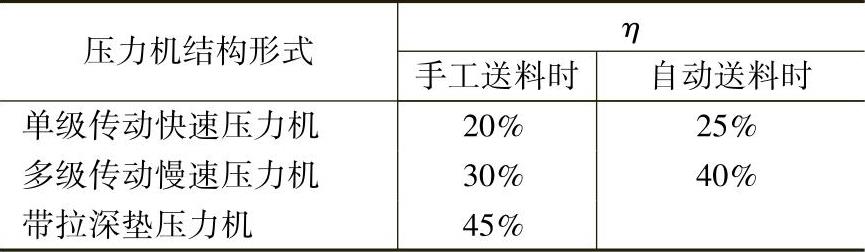

表2-1-10 压力机总效率η

n——压力机滑块行程次数（次/s）；

C_n——压力机实际行程次数与名义行程次数比值系数；

k——电动机安全运行系数，见表2-1-11。

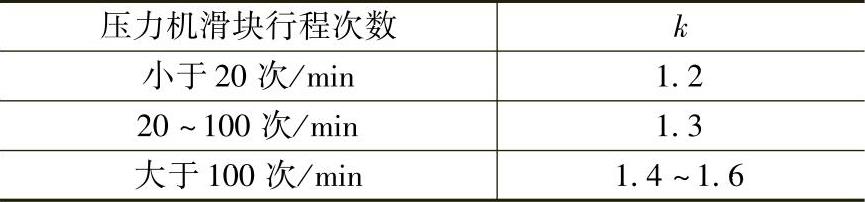

表2-1-11 电动机安全运行系数

功率条件为：

N≤N_e （2-1-12）

式中 N_e——压力机现有电动机额定功率（W）。
