二、受力特性

二 、受力特性

图2-1-6所示为曲柄滑块机构受力分析图，当滑块受到工件变形力F作用以后，由于摩擦的影响，连杆上所受的力F_AB及导轨上所受的力Q如图所示。对于图2-1-7所示的曲轴式压力机，曲轴上所受的扭矩为^[1]：

也可表示为

M_q=Fm_q （2-1-5a）

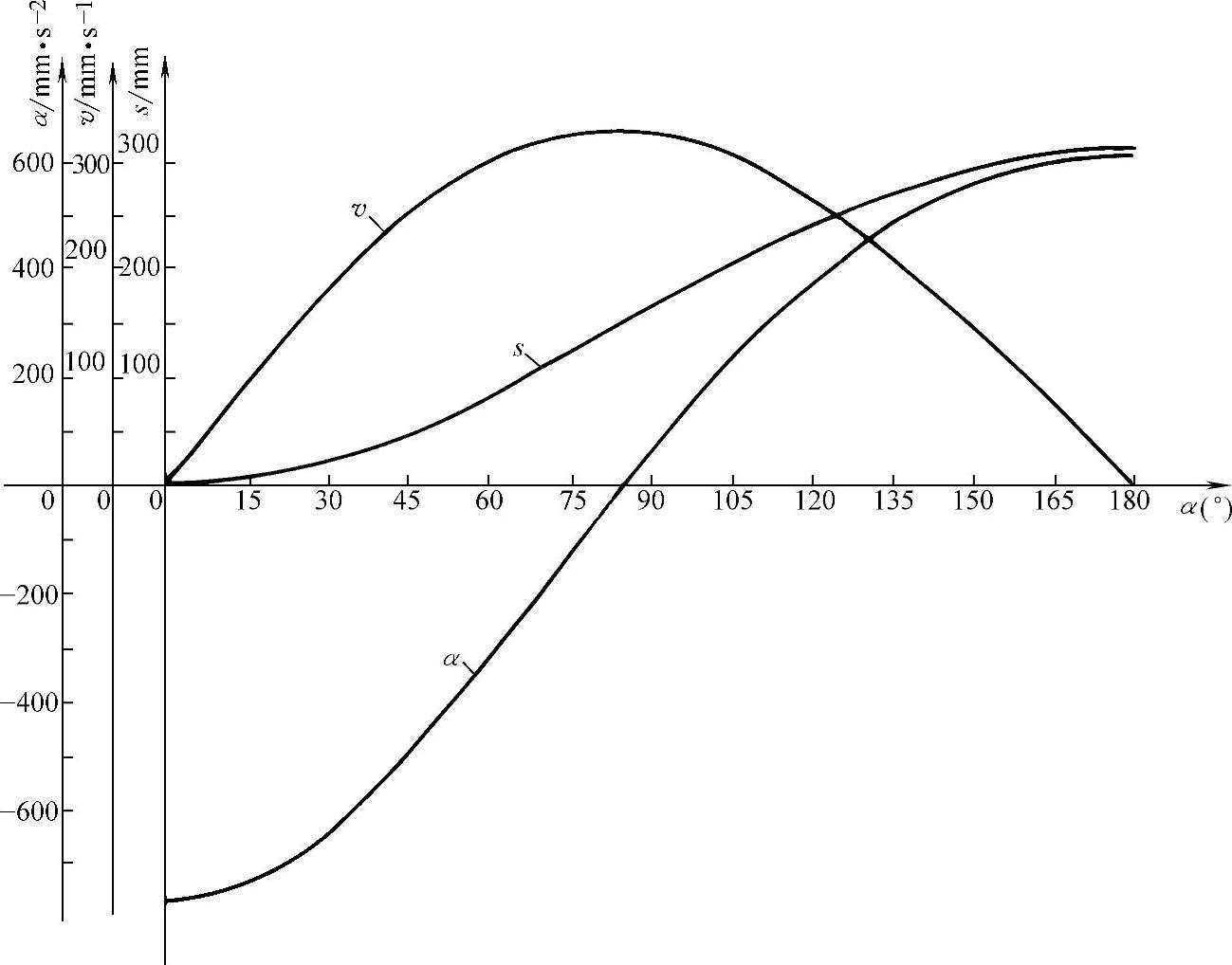

图2-1-5 J31-315压力机滑块位移速度及加速度曲线

式（2-1-5）和式（2-1-6）中

M_q——曲轴扭矩（N·m）；

m_q——当量力臂（m）；(https://www.daowen.com)

F——工件变形力（N）；

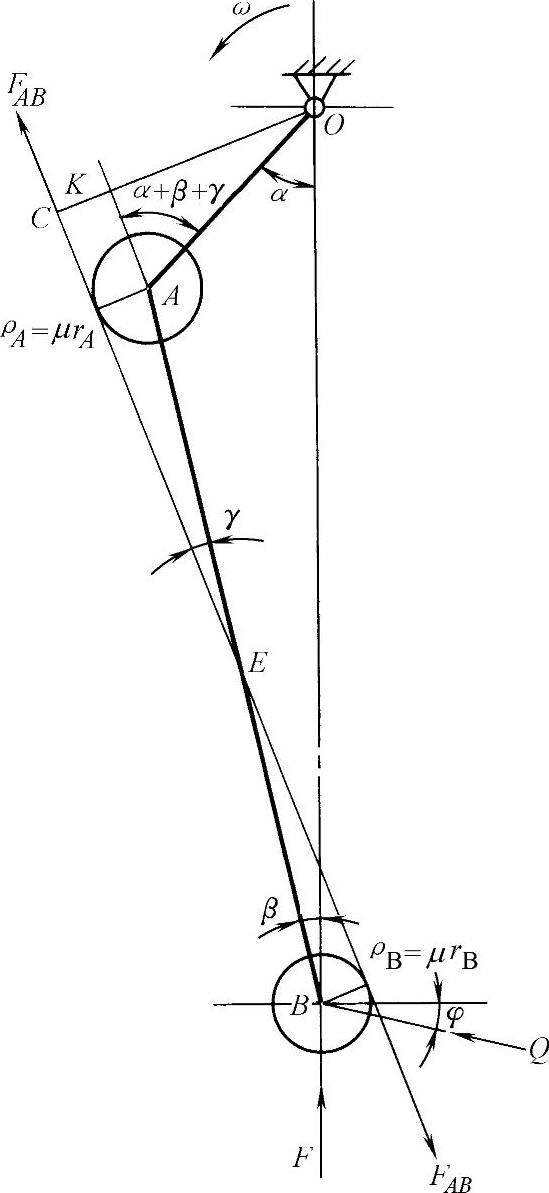

图2-1-6 曲柄滑块机构受力分析图

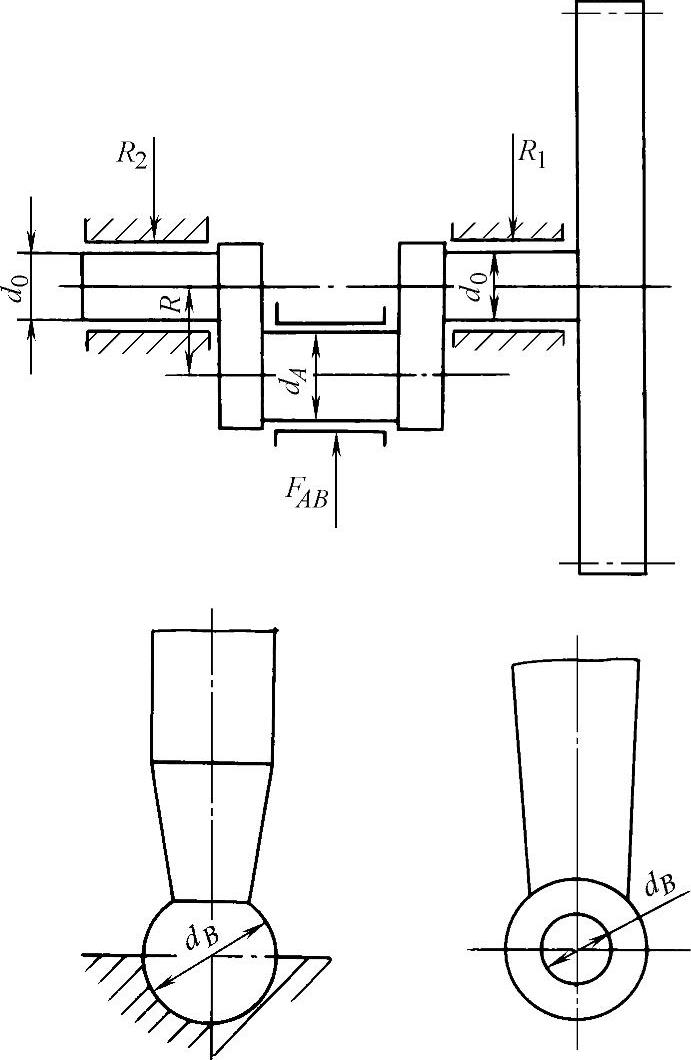

图2-1-7 曲轴式压力机曲轴扭矩计算图

d_A——曲柄颈直径（m）；

d₀——支承颈直径（m）；

d_B——连杆球头或连杆梢直径（m）；

μ——摩擦因数，对开式压力机，μ=0.04～0.05，对闭式压力机，μ=0.045～0.055；

其余符号同式（2-1-1）～式（2-1-4）。

由式（2-1-5）及式（2-1-6）得知，曲轴扭矩或当量力臂是一个变量，随着曲柄转角增大，它们也增大。
