四、液压锤

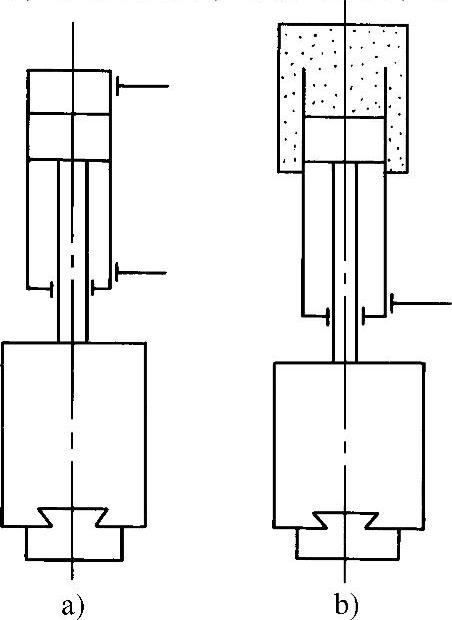

图3-1-7 液压锤工作原理图

a）纯液压式 b）液气式

液压锤是以液压油为工作介质，利用液压传动来带动锤头作上下运动，完成锻压工艺的锻压设备。分气液和纯液压两种驱动形式（见图3-1-7）。气液驱动原理为：在工作前，先向气腔一次充入定量的高压气体（氮气或压缩空气）。借助于下腔液压力的改变，对定量的封闭气体进行反复地压缩和膨胀作功，使锤头得到提升和快速下降进行锻击。其工作特点是：油腔进油，锤头提升；油腔排油，锤头下降并进行锻件成形。纯液压式模锻锤的特点是：液压缸下腔通常压；上腔进油，锤头快速下降并进行锻击，上腔排油，锤头提升。

液压锤具有高效、节能、环保的优点，利用气液驱动制成的液压动力头来改造高能耗的蒸-空自由锻锤和模锻锤，在我国已有巨大的发展，特别是8～12t液压自由锻锤的制成并投入使用，在国际上尚属首创，是具有我国自主知识产权的产品。性能更优的快速液压模锻锤我国已有系列产品投放市场，利用纯液压原理制成的液压动力头来改造蒸-空锤的产品也已投入市场。
