二 、锻锤打击能量的计算

铜柱试件在锤上锻击镦粗，根据一次锻击后试件高度尺寸的变化来计算锻锤的打击能量，计算步骤如下：

1）根据一次锻击后铜柱试件高度h₁，求试件变形程度ε：

2）求试件的对数变形程度φ_h：

3）计算平均变形速率ω_m：

式中的v为有砧座锤锤头的最大打击速度或对击锤上、下锤头（或锤头与微动式机身）的相对速度，可采用设计值或计算值。

4）确定平均变形阻力：可按已算得的φ_h和ω_m由图3-1-9中查得值。

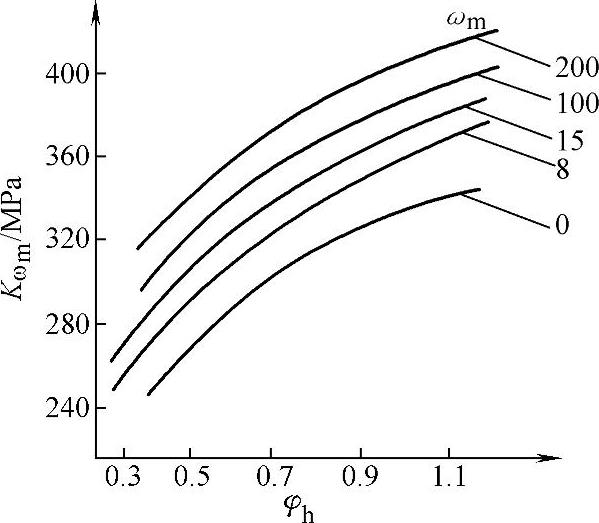

图3-1-9 与φ_h、ω_m的关系曲线

5）计算铜柱的变形功A：(https://www.daowen.com)

式中 V——铜柱试件的体积（mm³）。

6）计算锻锤的实际打击能量E₀：

式中 η——打击效率，对于有砧座锤：

式中 m₁——落下部分质量；

m₂——砧座质量；

K——弹性恢复系数，对于纯铜柱，取K=0.08。

对于打击时上、下运动体动量相等的对击锤：

η=1-K²

上述的计算方法，亦可作为设计铜柱试件之用。使变形程度ε在0.4～0.6范围内，先选定d₀、h₀和ε值，若算出的A值符合要求，说明选定的d₀和h₀值是合适的。
