第三节 模锻空气锤

模锻空气锤的外观图和结构图如图3-2-16和图3-2-17所示。

模锻空气锤的动作原理和工作循环与前述的空气锤相同。

为了满足模锻工艺的要求，模锻空气锤有以下主要结构特点。

1）模锻空气锤机身固定在砧座上，用六根带弹簧的拉紧螺栓联结在一起，砧座与机身之间装有两个“T”字形的键，防止左右、前后错位，保证锻锤工作时上下模对中、两模块镜面平行。

2）设有锤头导向装置。导向框架用八个螺栓与机身前面紧固连接。调节导向框架内的斜楔便可调节锤头导向平面与导轨间的间隙，保证了锤头的导向精度。

3）为了提高打击效率和打击刚性，使模锻件轮廓更清晰，采用较大的砧座，其质量为落下部分的20倍。

模锻空气锤的主要技术参数见表3-2-2。

图3-2-16 400kg模锻空气锤外观图

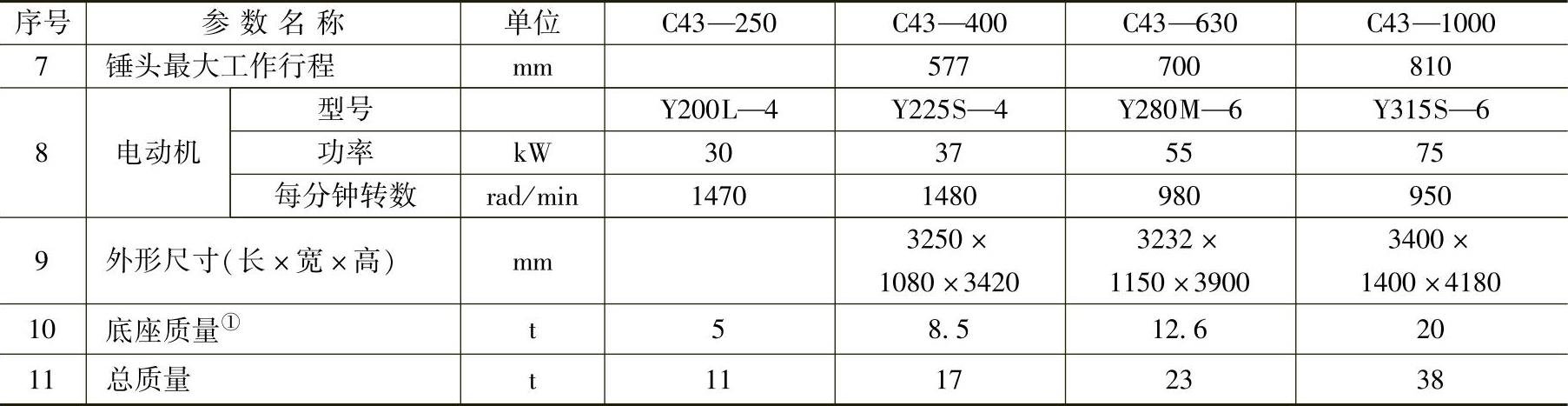

表3-2-2 模锻空气锤主要技术参数（廊坊包装设备制造总公司下属廊坊锻压机床厂供稿）

（续）

①底座质量不包括下模座、下模块及其紧固件的质量。

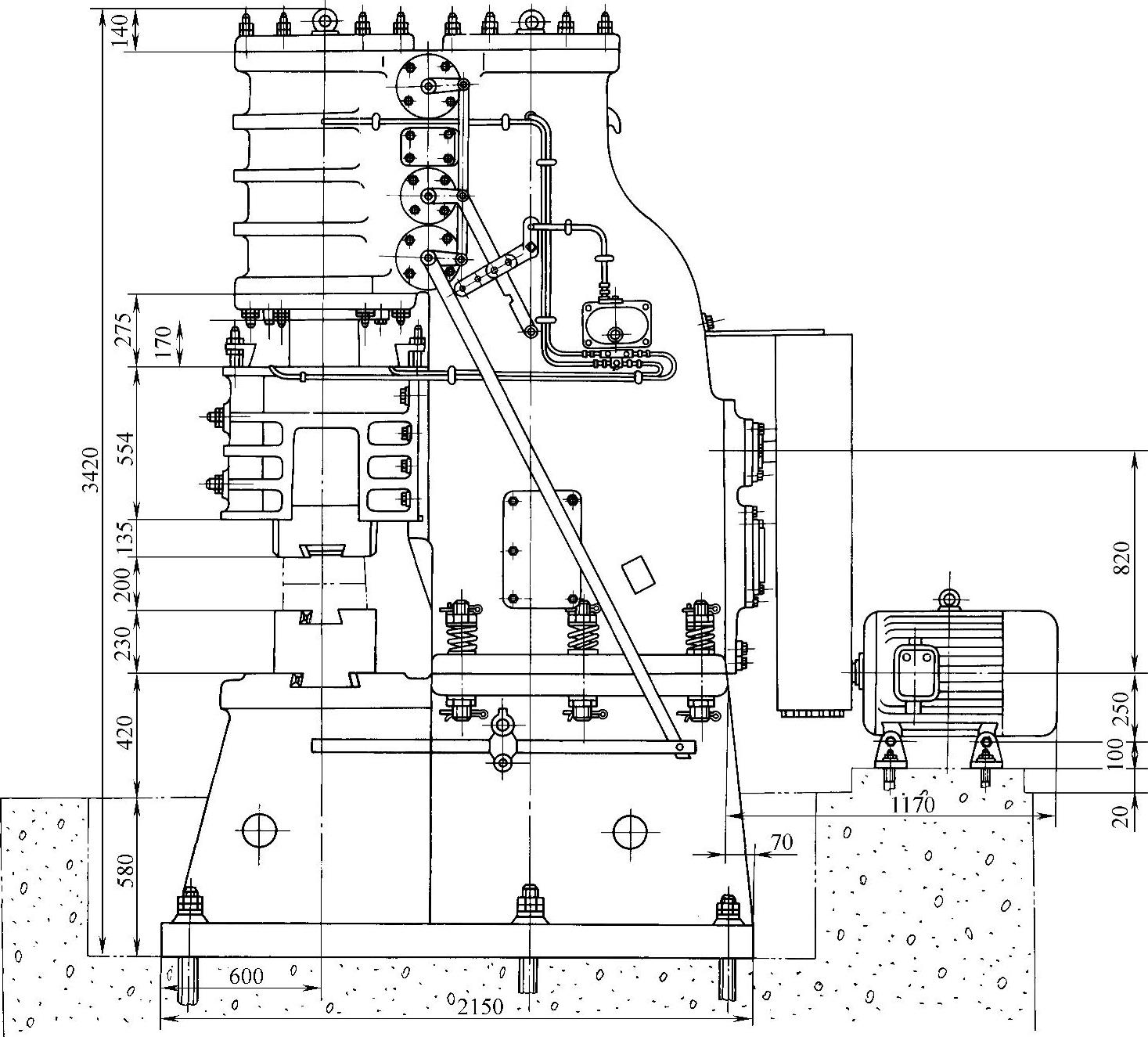

图3-2-17 400kg模锻空气锤结构图
