双阀式空气分配阀

双阀式空气分配阀的结构剖面图如图3-2-14所示。它只有上、下两个旋阀，上下旋阀各有阀体和阀套，下旋阀体内装有一个止回阀。上下旋阀体通过四连杆机构或链轮和链条联动，由一个手柄操纵。转动手柄，就能改变旋阀体在阀套中的相对位置，从而改变压缩缸和工作缸之间的气路状态（通、断、通道大小和通大气等），实锤头的各种动作规范。

双阀式空气锤的工作循环和三阀式相同，有空行程、悬空、压紧和打击，各工作循环的气路状况与三阀式基本相同（见图3-2-15）。

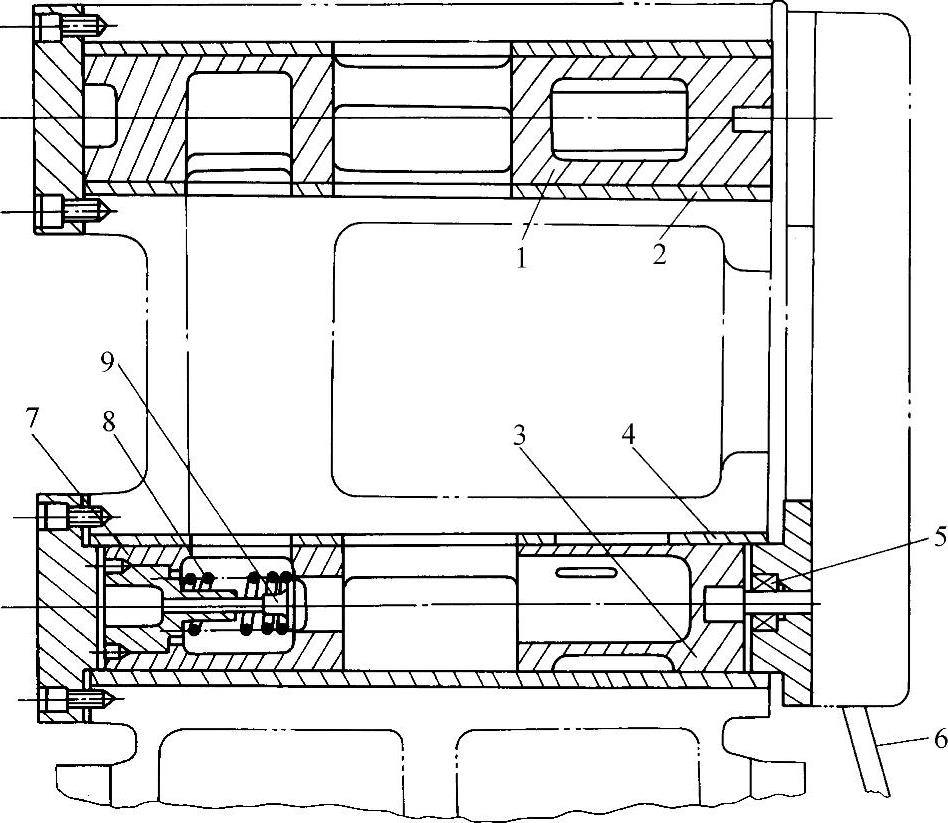

图3-2-14 双阀式空气分配阀结构剖面图

1—上阀体 2—上阀套 3—下阀体 4—下阀套 5—轴承 6—手柄 7—止回阀座 8—弹簧 9—止回阀
