螺旋压力机隔振基础的结构

（三 ）螺旋压力机隔振基础的结构

螺旋压力机既有竖向振动又有扭转振动，因而其隔振器既要有适当的竖向刚度与阻尼以吸收和耗散竖向振动，又要有适当的水平刚度与横向阻尼以吸收和耗散扭转振动。某打击力为112MN的SKPA11200型离合器式螺旋压力机的隔振基础结构如图4-5-31所示，其惯性块4重达1000t，与机身结为一体有利于抑制振动。图中3是由型钢焊成的防扭框架，它与惯性块4连成一体，将压力机底座通过六对楔块固定在框架内。在惯性块4的下部设置了24套弹簧隔振器5（图4-5-32）和16套复合隔振器6（图4-5-33，其中包括弹簧和阻尼器）。这40套隔振器均匀对称地搭配布置在外基础2和惯性块4之间，起吸振和消振作用。德国隔而固（GERB）公司生产的这两种隔振器的性能参数见表4-5-8。

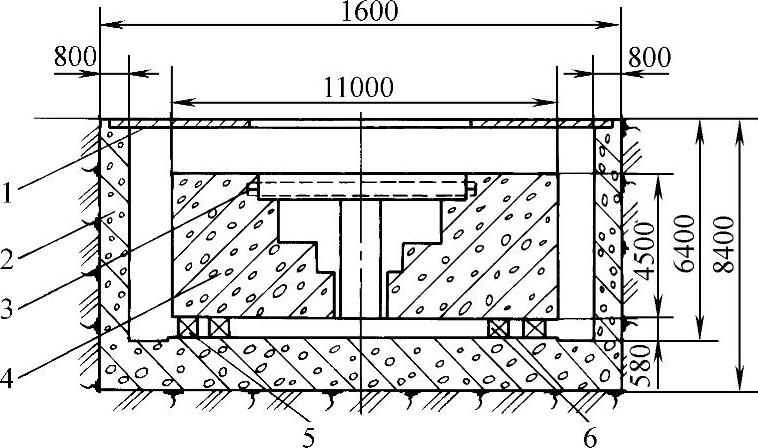

图4-5-31 SKPA11200型离合式（螺旋压力机隔振基础结构简图）

1—基础盖板 2—外基础 3—防扭框架 4—惯性块 5—弹簧隔振器 6—复合隔振器

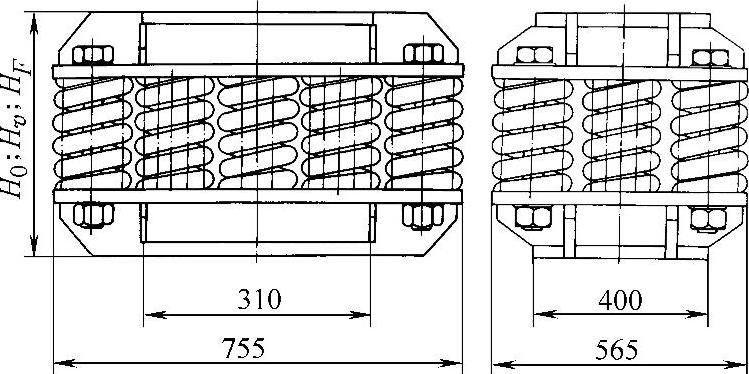

图4-5-32 弹簧隔振器

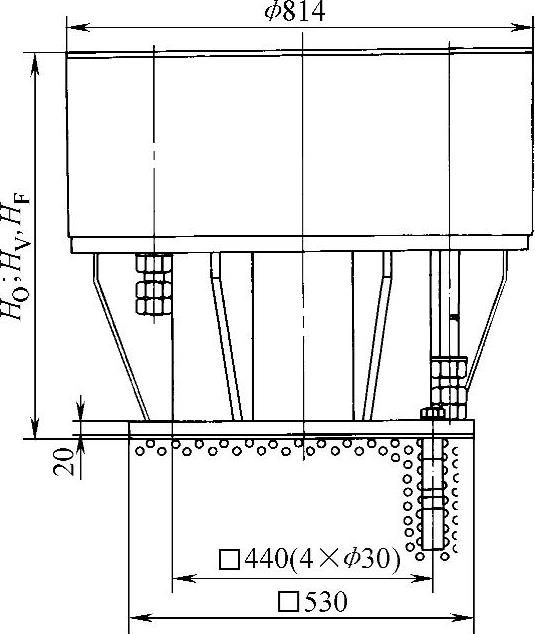

图4-5-33 复合隔振器外形图

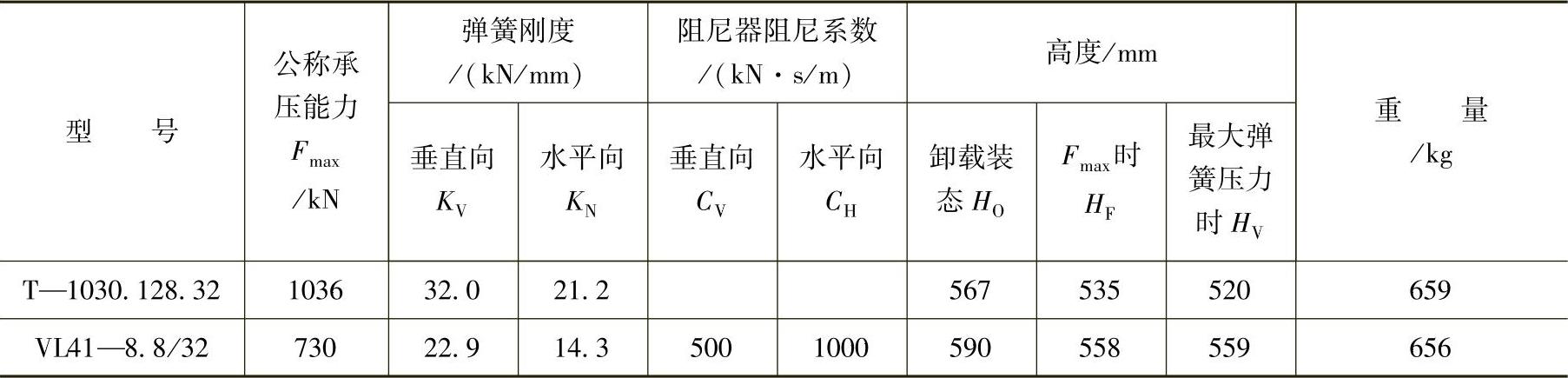

表4-5-8 隔而固公司（GERB）隔振器性能参数
