多机架自动辊锻机

多机架自动辊锻机是将数台悬臂式辊锻机串联在一起，机器的台数根据工艺需要而定，一般为2～9台。机组能最大限度地满足大生产的要求，并提高了辊锻机的自动化程度。

机组有安装在同一块底板上的，也有分别安装的。每台辊锻机各自设有锻辊轴向、角度及中心距的调节机构，同时在各自传动轴上装有离合器与制动器，以利操作与调节。

图5-7-26所示是三机架自动辊锻机组，锻辊轴线互相错开90°。机组由一台电动机驱动，通过V带传动、齿轮减速机构减速，由刚性联轴器2将各锻机的传动轴连接起来。

送料机构由横梁架3、减速器4、两链轮5和6、无触点电器7以及两推杆8组成。送料机构的运动由链传动系统9驱动。

加热好的毛坯送入导轨10内去，借助于推杆8依次将其推入第一、第二及第三副模具中进行辊锻。

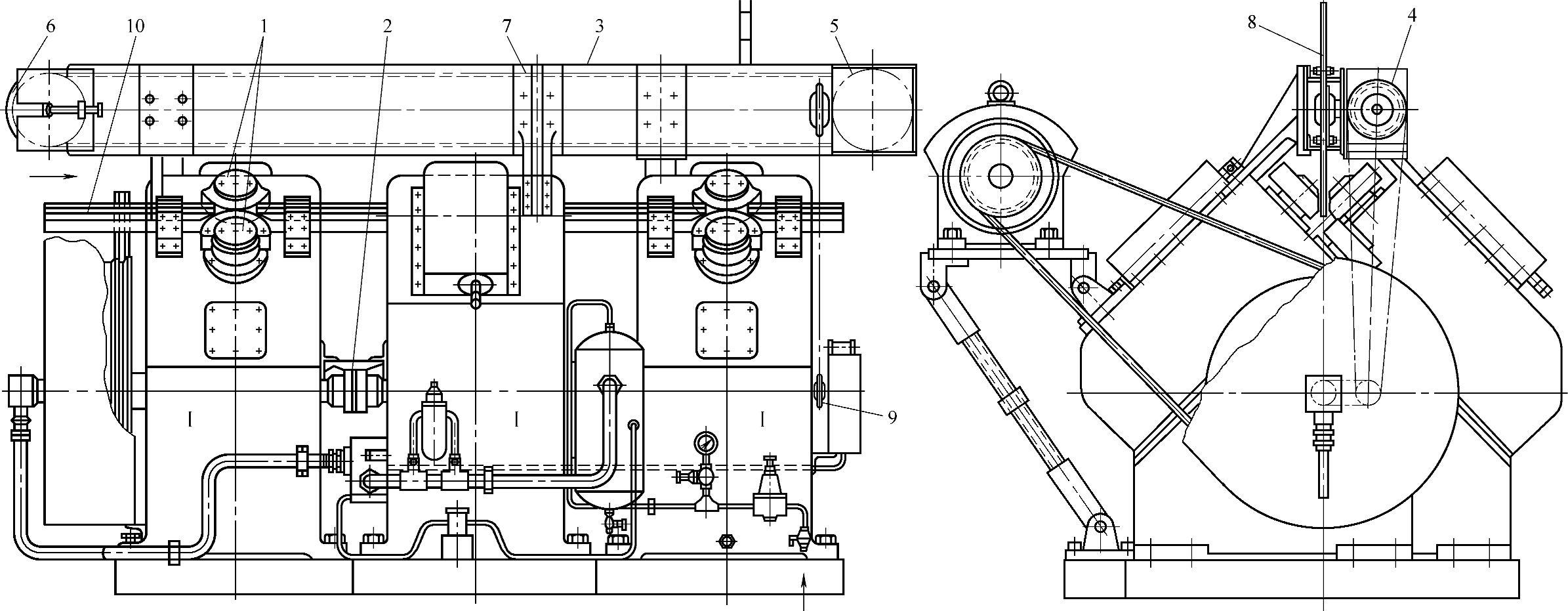

图5-7--26 三机架自动辊锻机组

1—锻辊 2—联轴器 3—横梁架 4—减速器 5、6—链轮 7—无触点电器 8—推杆 9—链传动系统 1O—送料导轨 I—辊锻机
