旋转锻造机的工作原理

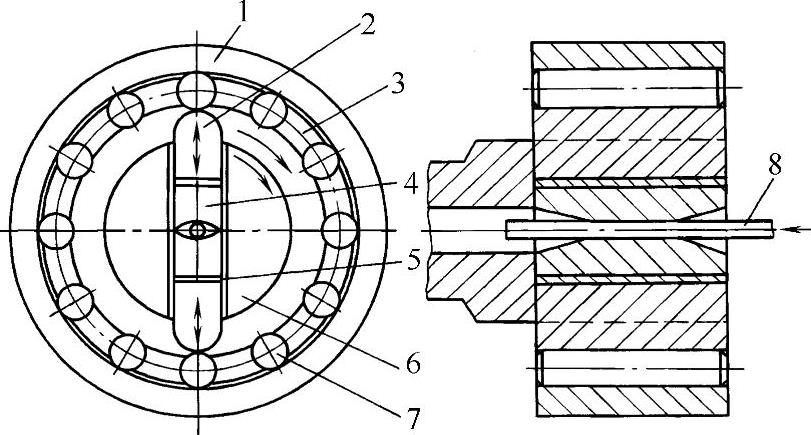

图5-8-1 心轴式旋转锻造机

1—鼓轮 2—滑块 3—保持器 4—锻模 5—调节垫板 6—心轴 7—圆柱滚子 8—坯料

旋转锻造机的工作原理如图5-8-1所示。在固定不动的鼓轮1与心轴6之间，装配有用保持器3固定位置而成偶数的圆柱滚子7。锻模4与调节垫板5都固定在滑块2上，将它们嵌入心轴端部的径向滑槽中，并可以随着心轴同时旋转。当心轴作旋转运动时，由于离心力的作用，使滑块与锻模沿着滑槽向外运动处于张开状态。当心轴带着滑块旋转到与滚子相接触的位置时，便迫使滑块带着锻模向中心运动，以打击坯料8使之产生压缩变形。在全工艺过程中，锻模对锻件的打击是连续不断的。
