棒料剪断机常用刀片的结构形式

刀片是直接用于剪切棒料的刃具，在剪切过程中，刀片的工作条件恶劣，要遭受到严重的磨损。因此要求硬度高。棒料剪断机多数是在冷状态下剪切，剪切棒料的批量较大时，受材料变形热效应的影响，刀片的温度也要升高，并且，有时为了保证剪切质量，棒料要在热状态下剪切，刀片也要承受较高的温度。因此，刀片的材料不仅要具有强度高、耐磨性好、能承受冲击，而且还要具有一定的红硬性。刀片是易损件，所以在结构上要求简单，易于加工，易于更换，材料消耗要少。刀片的结构形式见图8-1-15。其结构特点叙述如下：

1）敞开式，如图8-1-15a所示，结构简单，制造容易，剪切质量较好。

2）套筒式，如图8-1-15b所示，剪切精度较高多用于模剪。

3）组合式，如图8-1-15c所示，加工容易，节约刀片材料。

4）镶嵌式，如图8-1-15d所示，节约刀片材料。

5）多刃口式，如图8-1-15e所示，节约刀片材料和加工工时，提高生产效率。

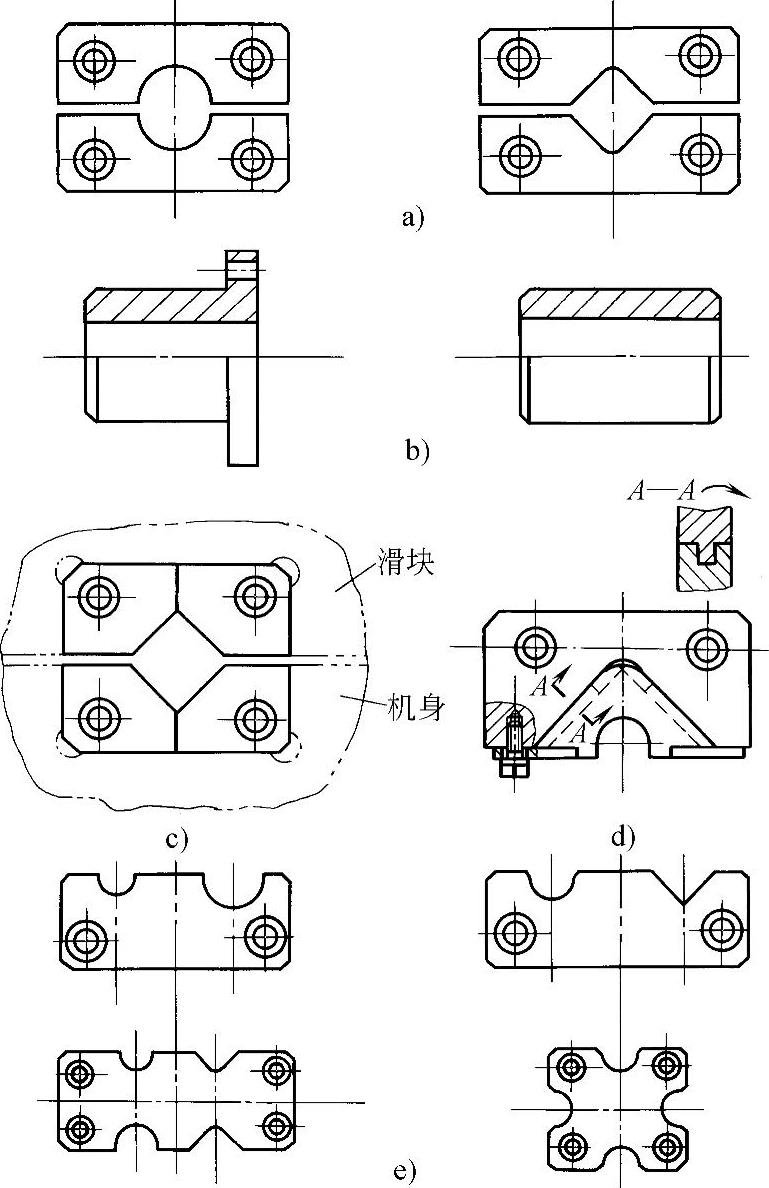

图8-1-15 棒料剪断机常用刀片的结构形式

a）敞开式 b）套筒式 c）组合式 d）镶嵌式 e）多刃口式
