联合冲剪机的用途及分类

联合冲剪机是一种用途非常广泛的金属剪断分离设备，它不仅可以对金属板材、型材（包括圆钢、方钢、扁钢、六角钢、角钢、槽钢、工字钢、T形钢及其他异形钢材等）进行剪断分离加工，还可以在板材和型材的平面部分进行冲孔和模剪（或称切口）。由于能完成的剪切工艺形式较多，所以称作联合冲剪机，见图8-3-1。

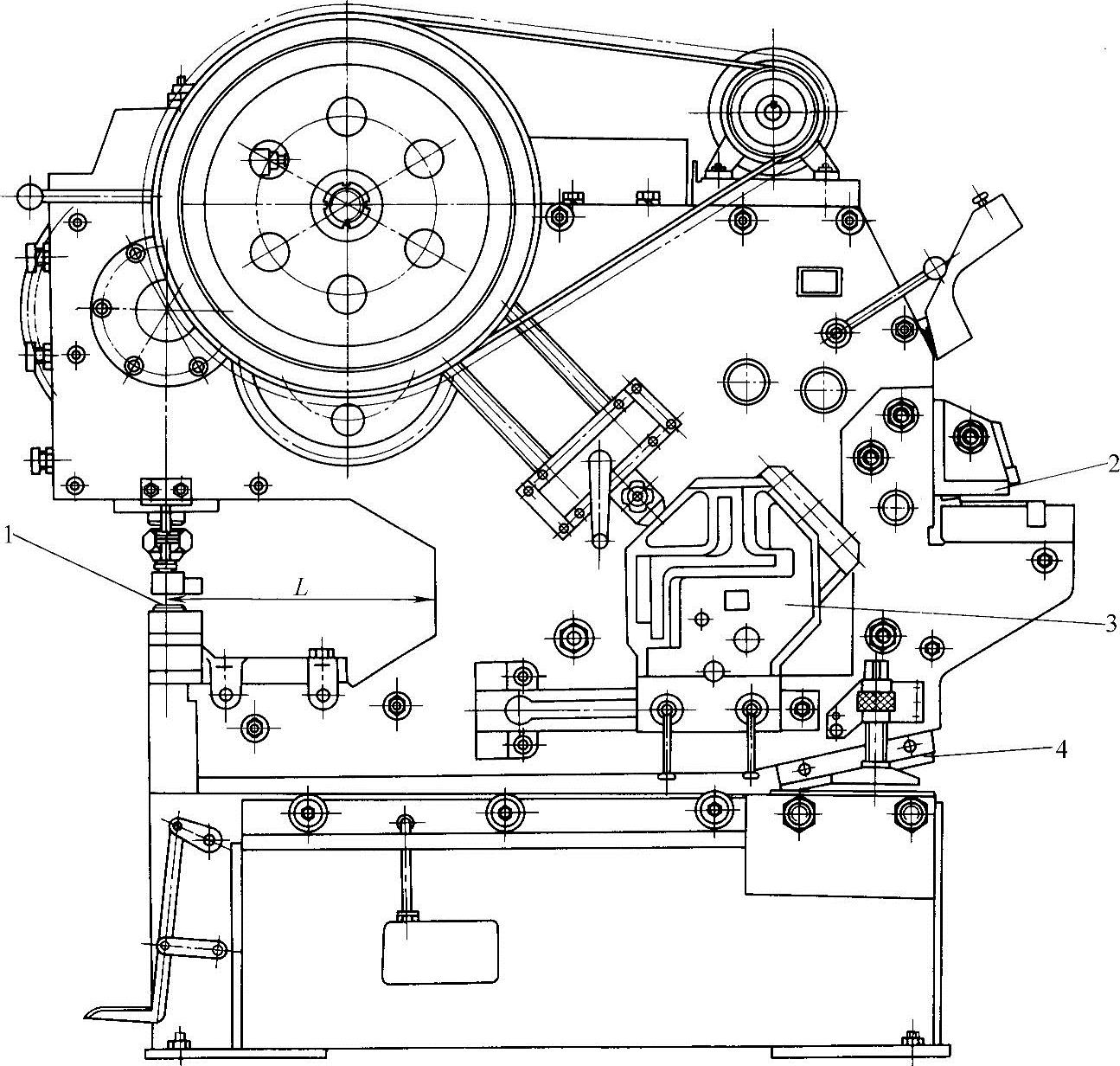

图8-3-1 Q35—16型16mm带模剪联合冲剪机外形图

1—冲孔 2—模剪 3—型材剪切 4—板材剪切

按照所设置的工作机构及所能完成相应的剪切功能，联合冲剪机可以分为以下几类。
