联合冲剪机的结构形式

联合冲剪机是根据工艺上的需要来选取其结构形式的，例如在冲孔部位，采用开式机身，设置一定的喉口深度，便于对板材或型材平面上不同位置的孔进行冲裁。在冲孔部位的工作台面与滑块之间的开口距离也要求较大，以便于安装冲制槽钢、工字钢以及其他异形钢材的冲裁模。板材剪切与模剪部位设置在机身的另一侧，便于上下料和剪切长条形板材。由于型材多呈棒条状，如角钢、槽钢、圆钢等，剪切的断面尺寸较小，长度尺寸较大，所以其剪切刃口的位置多放在机身的腹部，如图8-3-7所示，呈闭式结构。整个机身布置紧凑，同时也提高了机身的刚性，有利于提高断面的剪切精度。

联合冲剪机的传动系统形式，主要有单偏心轴式（见图8-3-7a）和双偏心轴式（见图8-3-7b、c）。单偏心轴式结构简单，重量轻，使用较多。双偏心轴式结构比较复杂，重量也比较大，有些大型联合冲剪机采用这种结构。传动系统中，冲孔部分的滑块和剪切部分的刀架是由电动机通过V带、齿轮减速系统、偏心轴、连杆和杠杆机构将旋转运动转变为直线往复运动或摆动，带动滑块和刀架，使冲孔上模、剪板上刀片、模剪部位的上模和型材剪切部位的动刀片，按照工作循环图分别进行冲裁和剪切工作。在冲孔滑块和剪切刀架的上部装有弹簧，用于平衡滑块和冲模、刀架和刀片的重量，使传动系统运转平稳，操作安全。

除了一般结构形式的联合冲剪机以外，国内生产厂家开发出QR32—8型立式板材与型材剪切机如图8-3-8所示，外形新颖，结构比较紧凑，体积较小，重量轻，占地面积也较小，对机械制造业，建筑业，手工业等广大用户，使用较为方便。

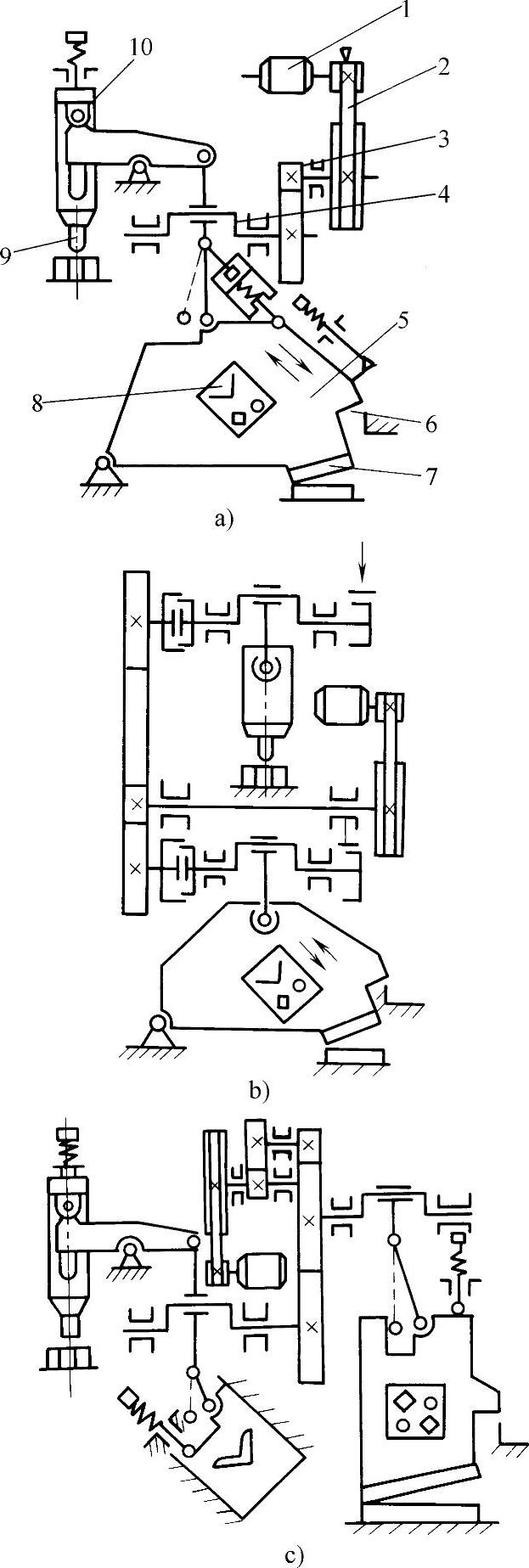

图8-3-7 联合冲剪机运动机构图

a）单偏心轴式 b）、c）双偏心轴式

1—电动机 2—V带传动 3—齿轮减速系统 4—偏心轴 5—剪切刀架 6—模剪 7—剪板刀片 8—型材剪切 9—冲裁上模 10—冲裁滑块

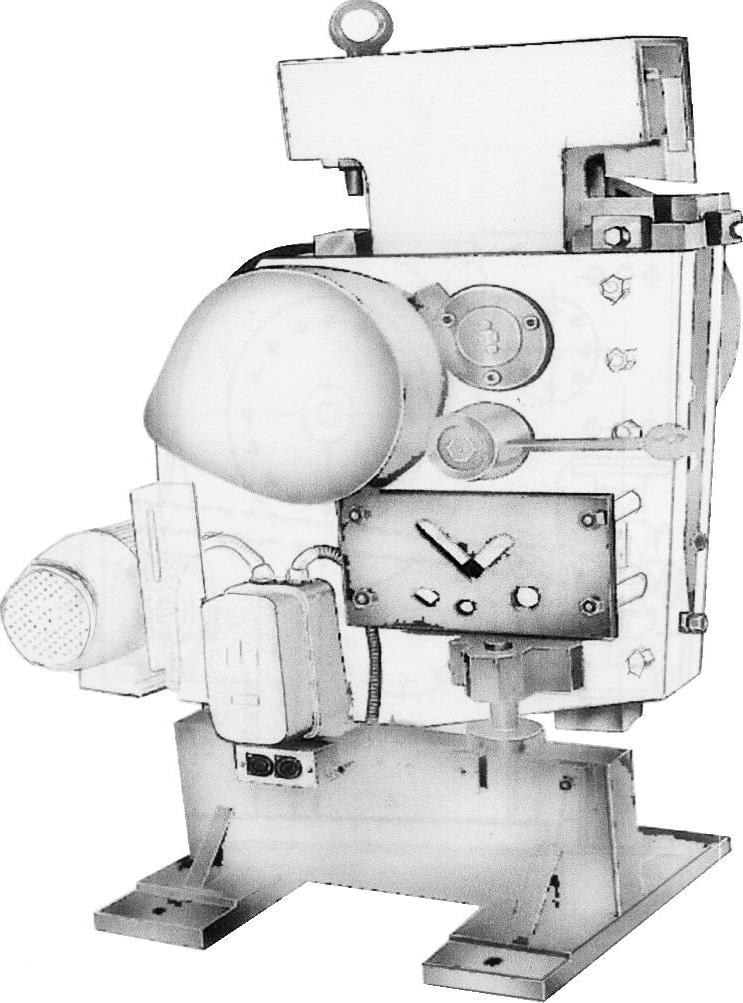

图8-3-8 QR32—8型板材与型材剪切机外形图

联合冲剪机是针对多品种、小批量生产的一种多用途钢材剪断和冲裁设备，与压力机、剪板机等设备比较，一些附属功能部件较少，致使加工精度较低，自动化程度也较低，因此对于一些大批量生产的企业使用较少。
