常用煤气发生炉
目前，国内煤气发生炉生产企业的产品基本都是固定床煤气发生炉，产生混合煤气，既可作热煤气使用，也可清洗作冷煤气使用。用得较多的有如下几种：
（一）单段式煤气发生炉
该炉特点是：炉身为全水套结构，既冷却了炉身，防止结渣，又自产蒸汽供煤气炉自身用汽要求；操作简单，被用户广泛采用；鼓风压力低，煤气出口压力低，作为热煤气使用，煤气发生炉至用户的距离不宜超过100m。该炉技术性能见表9-2-29，结构如图9-2-28所示。
（二）两段式煤气发生炉
该炉特点是：炉身分上、下两段，有上、下两个煤气出口，可输出不同热值的煤气，在下段设有煤气流量调节装置，便于炉况的调整和操作；煤炭经过炉内干馏，下段煤气基本不含焦油，上段煤气含有少量轻质焦油，不易堵塞管道；两段炉煤气热值比单段炉的热值高且稳定。该炉技术性能见表9-2-30，结构如图9-2-29所示。
（三）高风压煤气发生炉
该炉特点是：提高了鼓风压力，煤气出口压力达到5000Pa左右，作热煤气使用可以输送较远距离，为用户厂区布置提供了方便。该炉技术性能见表9-2-31，结构见图9-2-30。

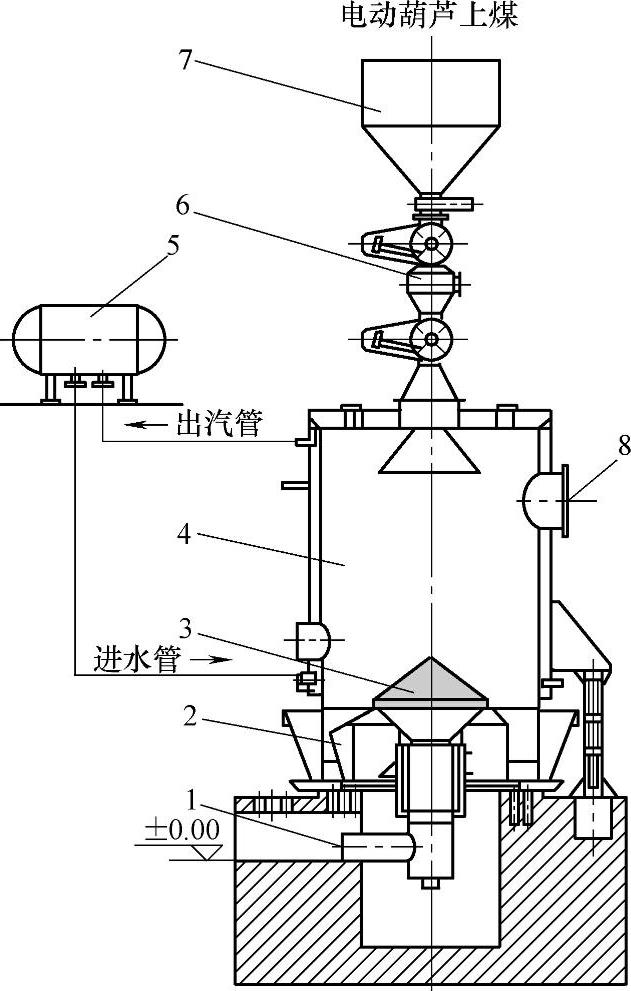

图9-2-28 单段式煤气发生炉结构图
1—进风口 2—灰盘及其传动 3—炉栅 4—炉身 5—汽包 6—加煤装置 7—煤仓 8—煤气出口

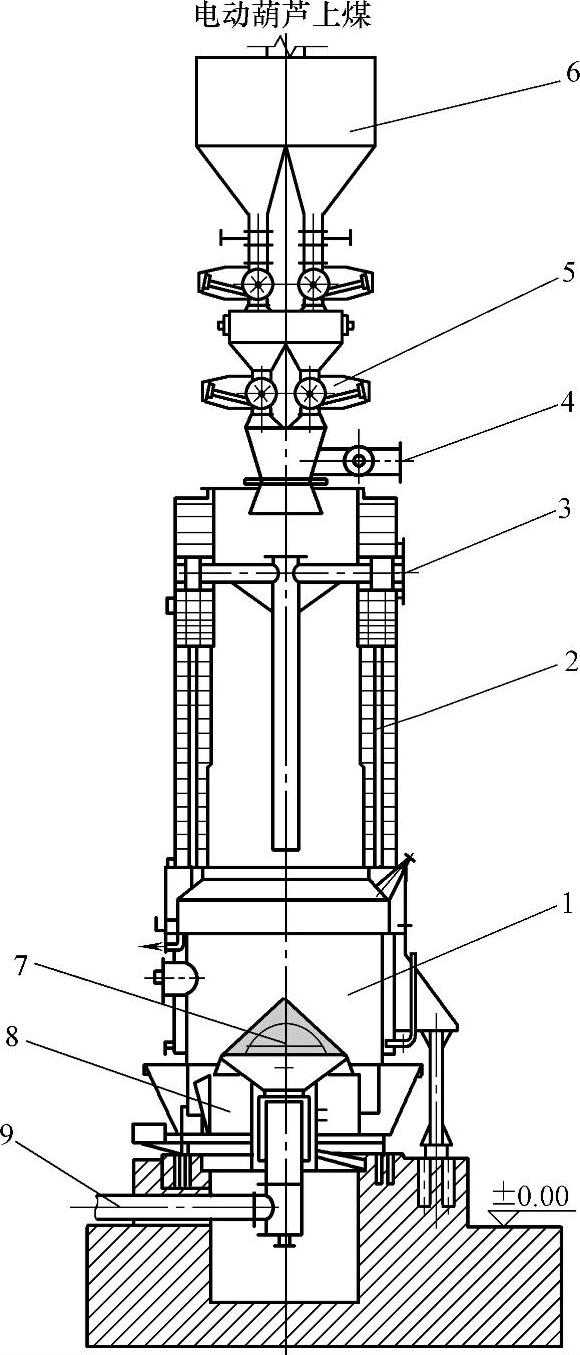

图9-2-29 两段式煤气发生炉结构图
1—炉身 2—上段筒体 3—下段煤气出口 4—上段煤气出口 5—加煤装置 6—煤仓 7—炉栅 8—灰盘及其传动 9—进风口

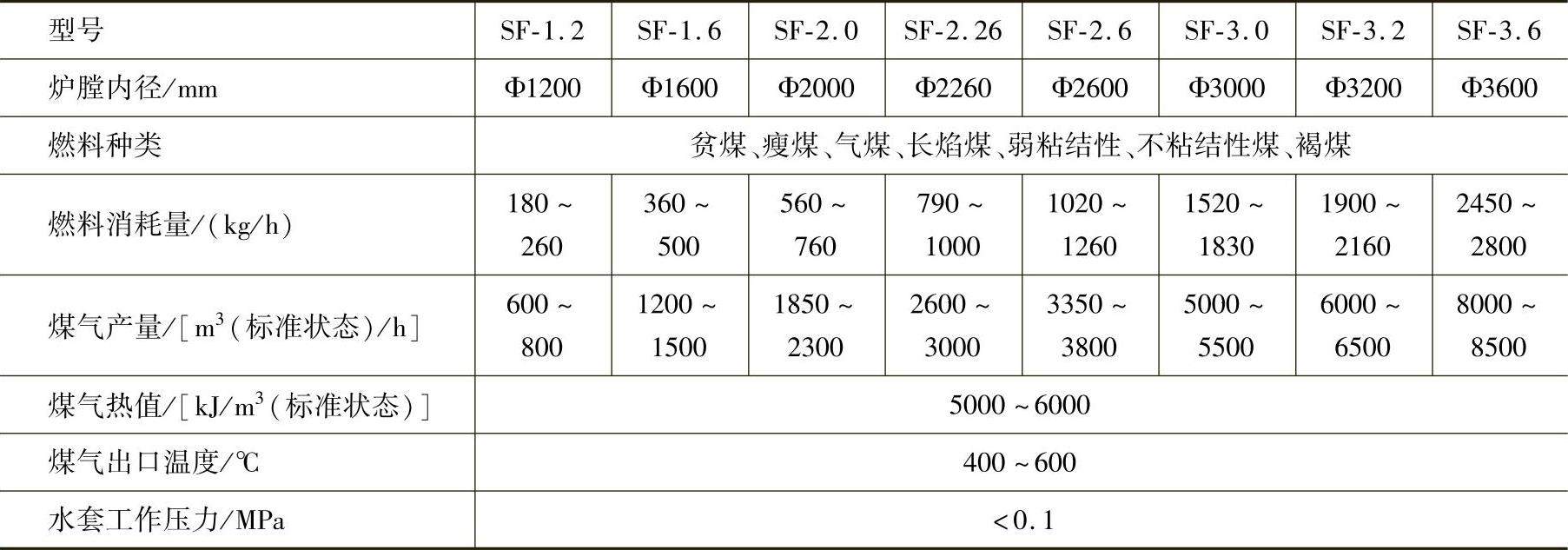

表9-2-29 单段式煤气发生炉技术参数（山东万丰煤化工设备制造有限公司制造）

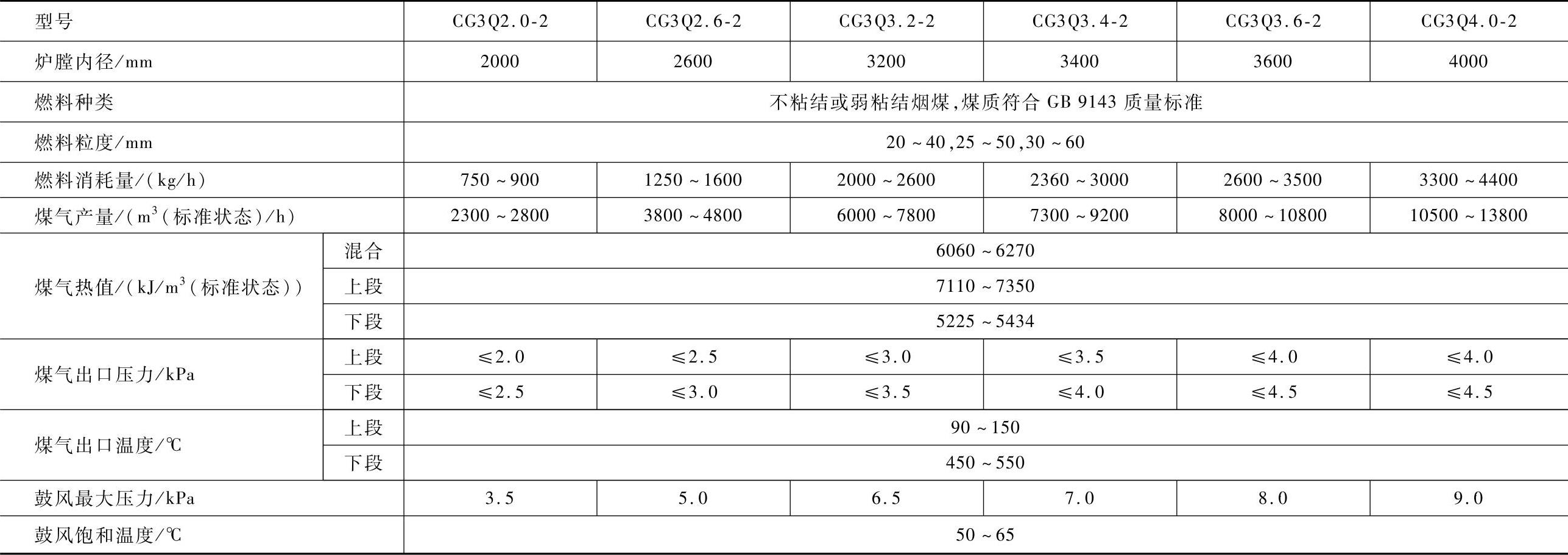

表9-2-30 两段式煤气发生炉技术参数（山东万丰煤化工设备制造有限公司制造）

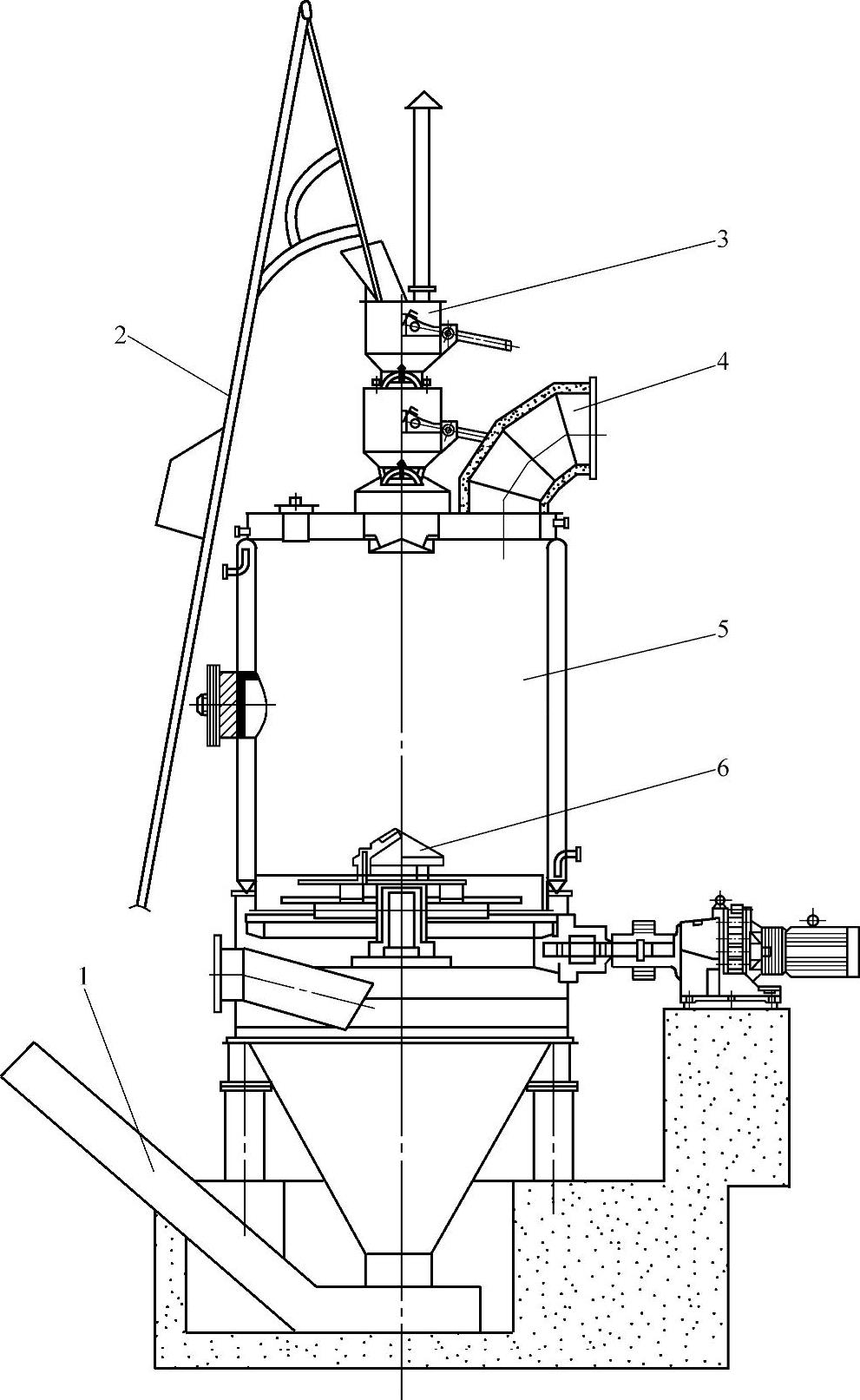

图9-2-30 高风压煤气发生炉
1—出渣机 2—爬式加料机 3—加料装置 4—煤气出口 5—炉身 6—炉栅
表9-2-31 高风压煤气发生炉技术参数（邯郸市宏山煤气发生炉有限公司制造）
（四）正、反火双火层煤气发生炉
该炉特点是：炉内负压操作，探火时不需使用汽封，提高了安全性；煤气出口处配备换热器，提高入炉汽化剂的温度；汽化剂从炉底和炉顶两个方向进入炉内，在炉内形成两个氧化层（见图9-2-31）：炉身下部是正火氧化层，炉身上部是反火氧化层，汽化剂经过两个氧化层在还原层形成煤气出口。煤经干馏层产生的烃类化合物，如焦油、酚、苯及硫化氢等有害物质经高温的反火氧化层被裂解燃烧，净化了煤气，提高了煤气品质。该炉技术性能见表9-2-32。

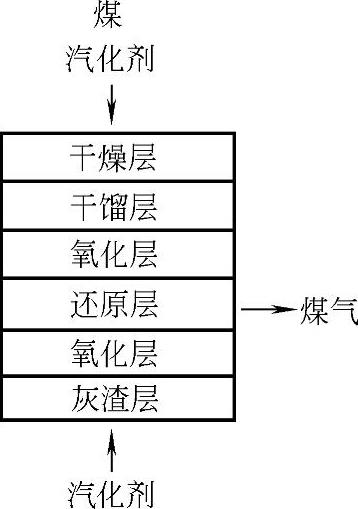

图9-2-31 正反火双火层煤气发生炉原理图

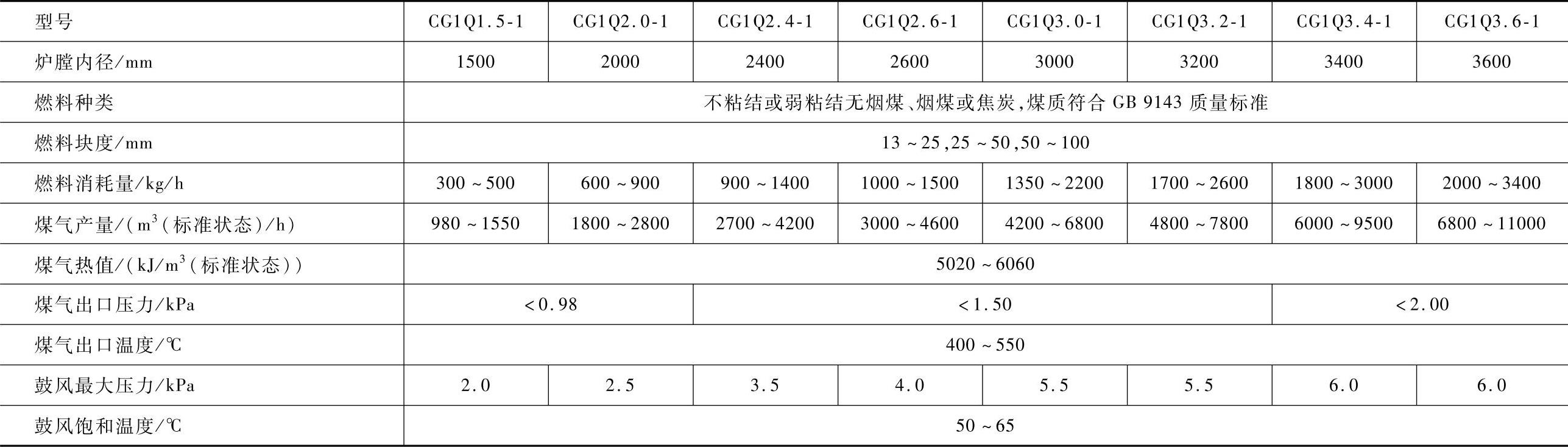

表9-2-32 正、反火双火层煤气发生炉技术参数（邯郸市宏山煤气炉有限公司制造）
