4.5　等高线加密

4.5　等高线加密

在土地项目中，我们有时要对等高线进行加密。等高线加密需要用到创建TIN工具，具体操作如下：

（1）单击“工具箱”→“系统工具箱”→“3D Analyst Tools.tbx”→“TIN管理”→“创建TIN”，打开“创建TIN”命令窗口，如图4.10。其中：“输出TIN”是保存文件的位置；“输入要素类”选择加密的等高线图层dgx，其中的“height_field”选择高程字段“BSGC”，“输入要素类”选择“范围”图层，在“SF_type”中选择“硬裁剪”。

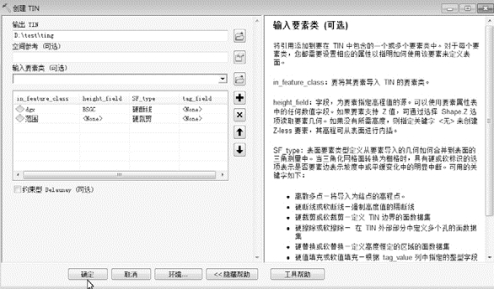

图4.10　创建TIN对话框

（2）创建完成后，我们可以加载前后的图层，前后图层如图4.11和图4.12。

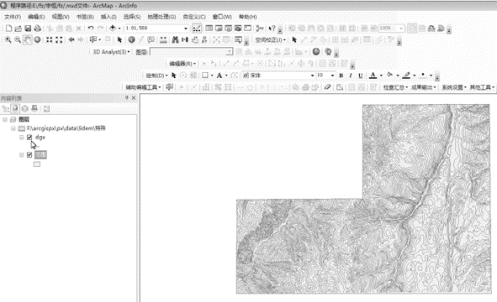

图4.11　创建前的图层

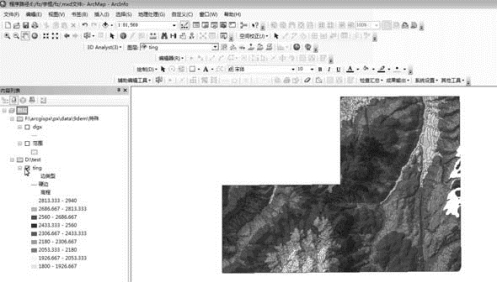

图4.12　创建后的图层

（3）单击“工具箱”→“系统工具箱”→“3D Analyst Tools.tbx”→“Terrain和TIN表面”→“表面等值线”，打开“表面等值线”命令窗口，“输入表面”选择“ting”图层，“等值线间距”这里设置成5 m，如图4.13。

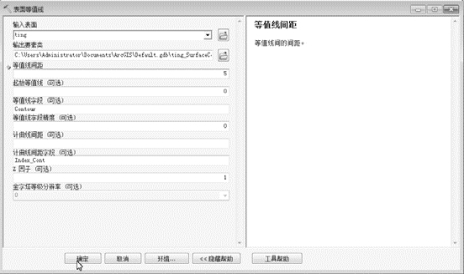

图4.13　表面等值线对话框

（4）点击“确定”完成，完成后加载前后等高线图层，会发现等高线比之前的要密集，具体如图4.14，其中▲符号的等高线是之前的，未标注的等高线是加密后的。

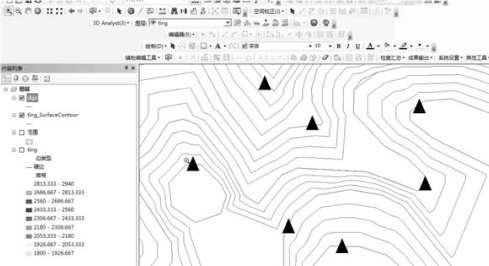

图4.14　结果对比
