4.6　等高线标注

4.6　等高线标注

对于等高线，有时需要对它进行标注，但是一般情况下很多人对它的标注都不是很规范，下面将详细介绍怎样用ArcGIS对等高线进行规范的标注。

（1）加载等高线图层。右键单击“图层”→“属性”，打开“图层属性”命令窗口，勾选“标注此图层中的要素”，标注字段选择“标示高程”，如图4.15。

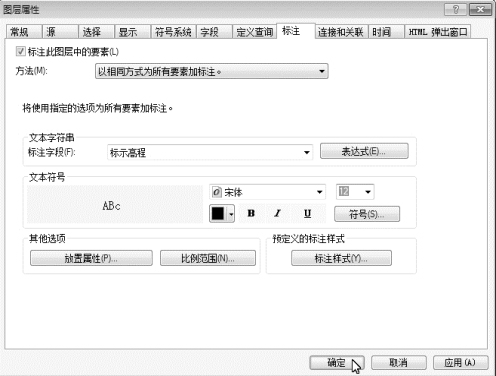

图4.15　图层属性对话框

（2）点击“放置属性”，打开“放置属性”命令窗口，在“常规”中选择“等值线放置”，如图4.16。

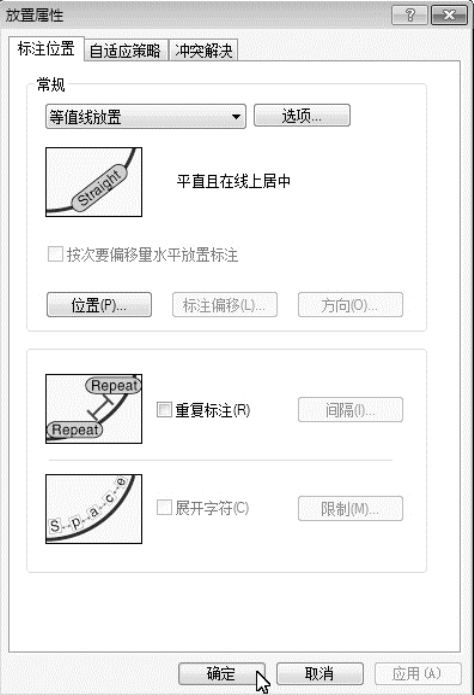

图4.16　放置属性对话框

（3）点击“符号”，打开“符号选择器”命令窗口，如图4.17，点击“编辑符号”，打开“编辑器”命令窗口，在“掩膜”的样式中选择“晕圈”，如图4.18。

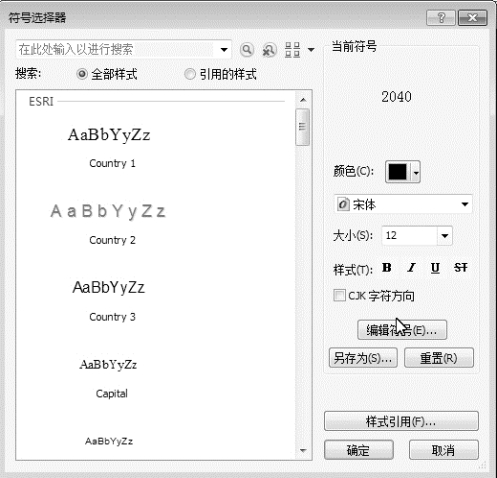

图4.17　符号选择器对话框

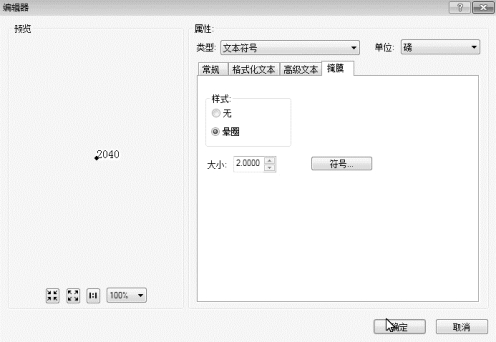

图4.18　编辑器对话框

（4）点击“确定”完成，最终结果如图4.19。

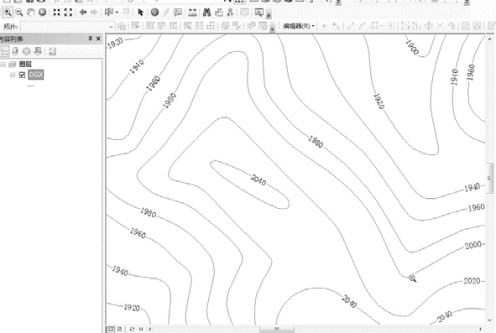

图4.19　最终标记结果
