2.5.9 隧道
2.5.9.1 隧道
公路工程中的隧道，在数据存储中由隧道（IfcTunnel）实体表示。其主要属性如表2-5-49所示。

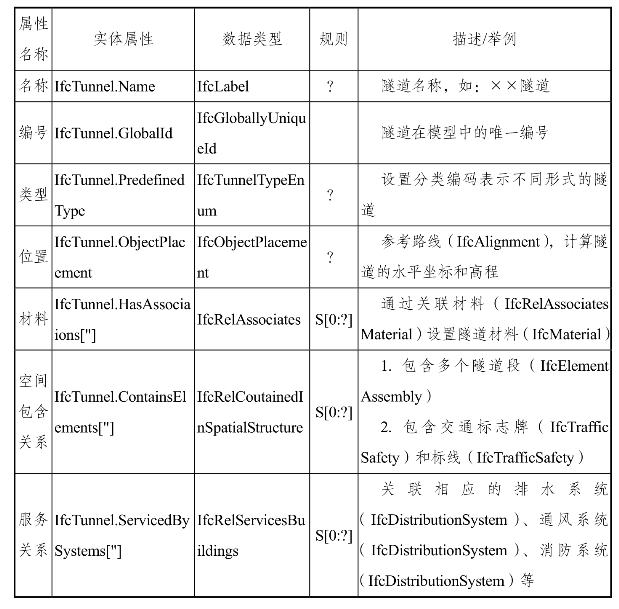

表2-5-49 隧道主要属性
隧道（IfcTunnel）实体的EXPRESS定义为：
ENTITY IfcTunnel
SUBTYPE OF（IfcBuiltFacility）；
END_ENTITY；
隧道（IfcTunnelTypeEnum）实体的类型枚举项定义：
USERDEFINED：用户自定义；
NOTDEFINED：未定义。
EXPRESS表达：
TYPE IfcTunnelTypeEnum=ENUMERATION OF
（USERDEFINED，
NOTDEFINED）；
END_TYPE；
2.5.9.2 洞口
隧道的洞口结构，在数据存储中由新定义的洞口（IfcTunnelGate）实体表示。其主要属性如表2-5-50所示。

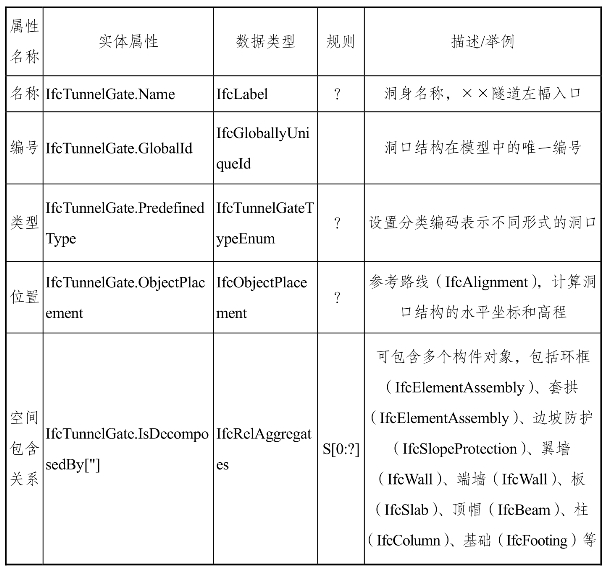

表2-5-50 隧道洞口结构主要属性
隧道洞口（IfcTunnelGate）实体的EXPRESS表达：
ENTITY IfcTunnelGate
SUBTYPE OF（IfcCivilElement）；
END_ENTITY；
隧道洞口（IfcTunnelGateTypeEnum）实体的类型枚举项定义：
USERDEFINED：用户自定义；
NOTDEFINED：未定义。
EXPRESS表达：
TYPE IfcTunnelGateTypeEnum=ENUMERATION OF
（USERDEFINED，
NOTDEFINED）；
END_TYPE；
2.5.9.3 隧道段
隧道中的洞身（衬砌结构洞身、沉管结构洞身、管片结构洞身）、明洞结构、联络通道、洞室，在数据存储中由新定义的隧道段（IfcTunnelSegment）实体表示，其主要属性如表2-5-51所示。

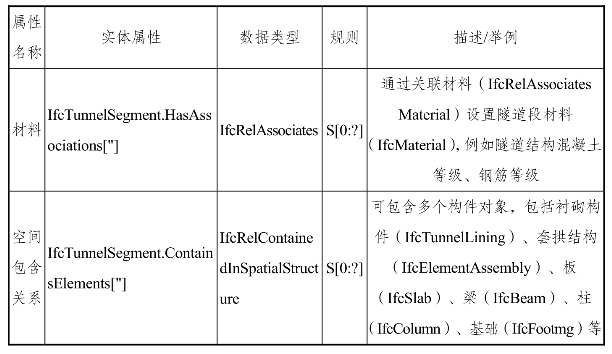

表2-5-51 隧道段主要属性
续表
隧道段（IfcTunnelSegment）实体的EXPRESS表达为：
ENTITY IfcTunnelSegment
SUBTYPE OF（IfcBuiltFacilityDecomposition）；
END_ENTITY；
隧道段（IfcTunnelSegmentTypeEnum）实体的类型枚举项定义：
USERDEFINED：用户自定义；
NOTDEFINED：未定义。
EXPRESS表达：
TYPE IfcTunnelSegmentTypeEnum=ENUMERATION OF
（USERDEFINED，
NOTDEFINED）；
END_TYPE。
2.5.9.4 衬砌构件
隧道中的衬砌结构、沉管段、管片段，在数据存储中由衬砌构件（IfcTunnelLining）实体表示。主要属性如表2-5-52所示。

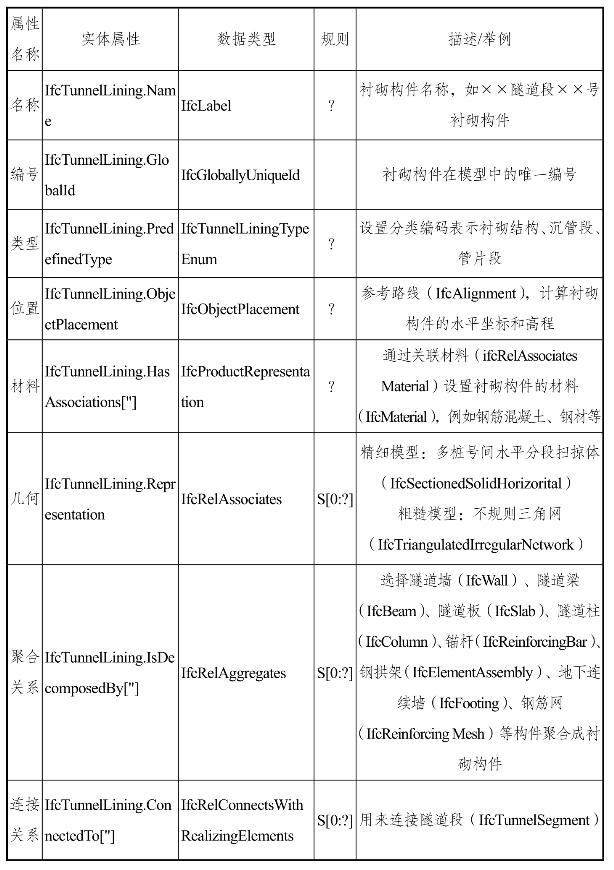

表2-5-52 衬砌构件主要属性
衬砌构件（IfcTunnelLining）实体的EXPRESS表达为：
ENTITY IfcTunnelLining
SUBTYPE OF（IfcCivilElement）；
END_ENTITY；
衬砌构件（IfcTunnelLiningTypeEnum）实体的类型枚举项定义：
USERDEFINED：用户自定义；
NOTDEFINED：未定义。
EXPRESS表达：
TYPE IfcTunnelLiningTypeEnum=ENUMERATION OF
（USERDEFINED，
NOTDEFINED）；
END_TYPE；
2.5.9.5 套拱结构
隧道中的套拱结构，在数据存储中由组合件（IfcElementAssembly）实体表示。其主要属性如表2-5-53所示。

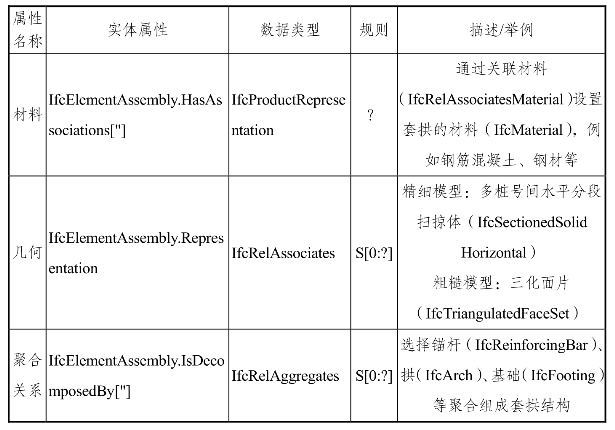

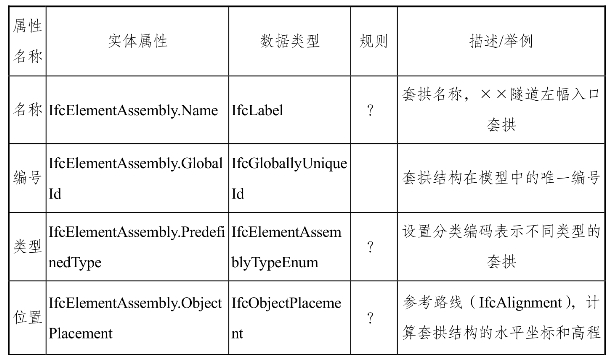

表2-5-53 套拱结构主要属性
续表
2.5.9.6 环框结构
隧道中的环框结构，在数据存储中由组合件（IfcElementAssembly）实体表示。其主要属性如表2-5-54所示。

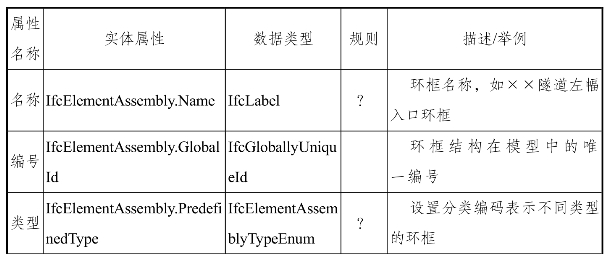

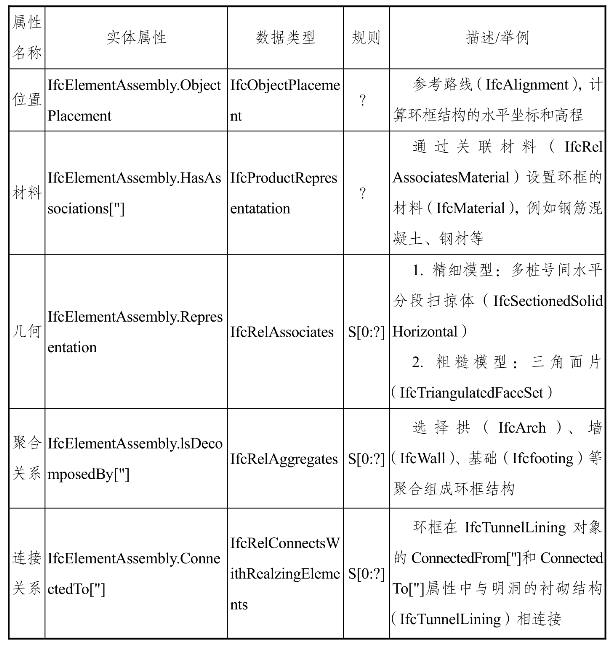

表2-5-54 环框结构主要属性
续表
