4.5.2　悬挂磁选机

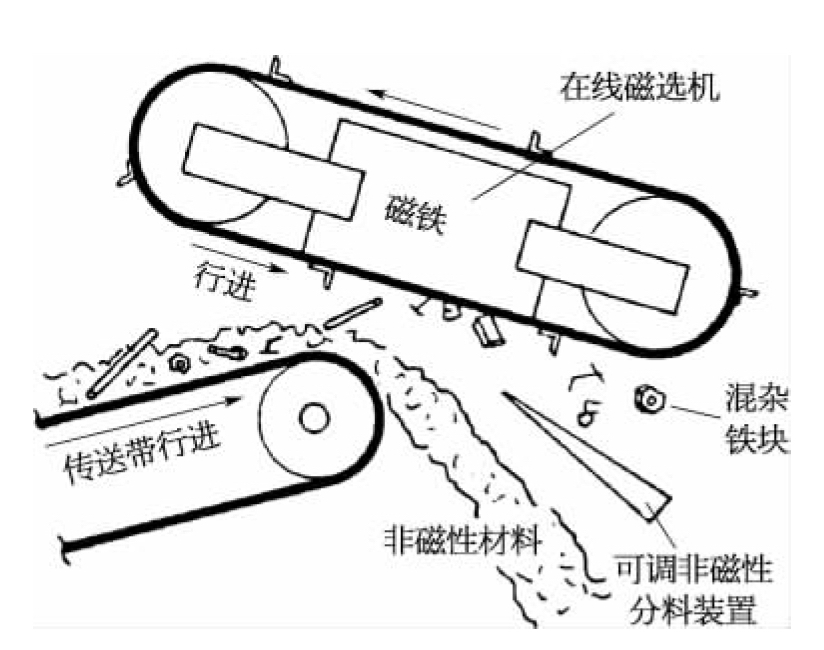

图4-15　悬挂磁铁作业原理

图4-16　跨皮带悬挂磁选机

悬挂磁选机通常是准备移出大的铁质物体时使用，且皮带运转速度很高，整体上可以是圆形或矩形配置，矩形最常使用，方便于安装自清洁部件。驱动通过磁铁面的皮带，使得铁废料能持续自动移出。悬挂磁选设备的工作原理如图4-15所示。跨皮带悬挂磁选机如图4-16所示。悬挂式磁选设备中磁铁可根据实际需要被安装在操作系统中传送带的任何点，也可以安装在给料器或筛网的放料端，以及溜槽上方。对于自清洁跨皮带磁选机，磁性带垂直于传送带移动，通常要求磁场强度更强大，图4-17显示了以悬挂距离为变量的磁场感应强度变化规律。除了含水量以外，影响悬挂式磁选机分选效率的主要因素包括磁场力、作业区、覆料厚度、传送带和磁铁皮带速度等。

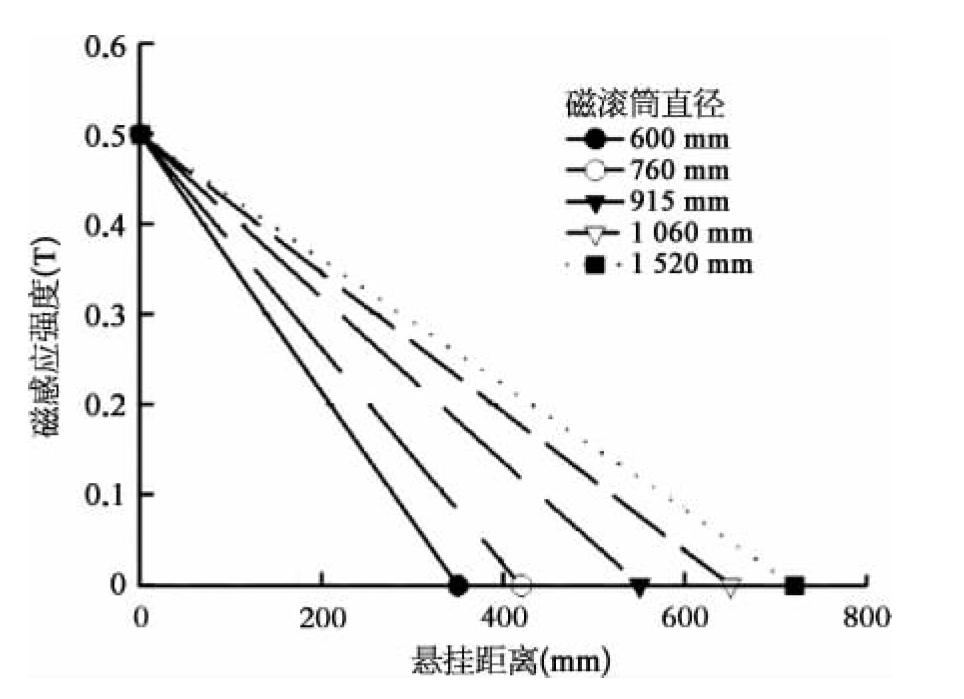

图4-17　以悬挂距离为变量的磁场
