4.5.3　干式低强度滚筒磁选机

滚筒磁选机被广泛使用，主要适合于处理从微米级到厘米级的较细物料颗粒。低强度磁分离中使用传统的铁氧体磁铁，滚筒上产生最多0.22 T磁感应强度，距离50 mm处0.1 T磁感应强度；而稀土磁铁可实施高强度磁分离，在NdFeB基滚筒的情况下，滚筒上最高产生1T磁感应强度，一般来说稀土磁选机由3～9个磁块构成，覆盖了滚筒90°到120°的角度。一般铁氧体滚筒磁选机直径为600～1 500 mm，稀土滚筒直径为380～1 000 mm，而最常用的是1 500 mm滚筒。

铁氧体滚筒分选机被用于回收强磁性材料，像废铁。它们可自顶喂料或从底部喂料配置运行，如图4-18、图4-19所示。实验表明，顶喂料滚筒磁性物料的回收率最高，适合于少量磁性颗粒的混合物。底喂料滚筒产生更清洁的磁性精矿，被用于处理高品位磁性颗粒的混合物。影响铁氧体滚筒分选的主要参数，是滚筒中的磁场力、滚筒半径和长度、极数、被永磁铁覆盖的角度、滚筒转速以及物料颗粒尺寸和形状等。

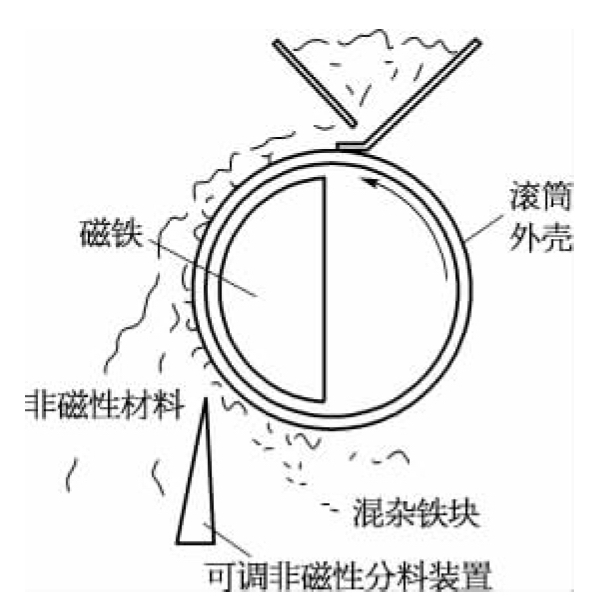

图4-18　顶喂料干式滚筒磁选机

图4-19　底喂料干式滚筒磁选机
