6.2.3　堆积密度

集料的堆积密度是指烘干集料颗粒矿质实体的单位堆积体积（包括集料颗粒间空隙体积、集料矿质实体及其闭口、开口孔隙体积）的质量，与集料级配组成、表观密度有关。炉渣集料堆积密度测试结果见图6-13。6个批次的干法炉渣集料松装密度、紧装密度的范围分别为0.974～1.226 g/cm3、1.074～1.390 g/cm3。

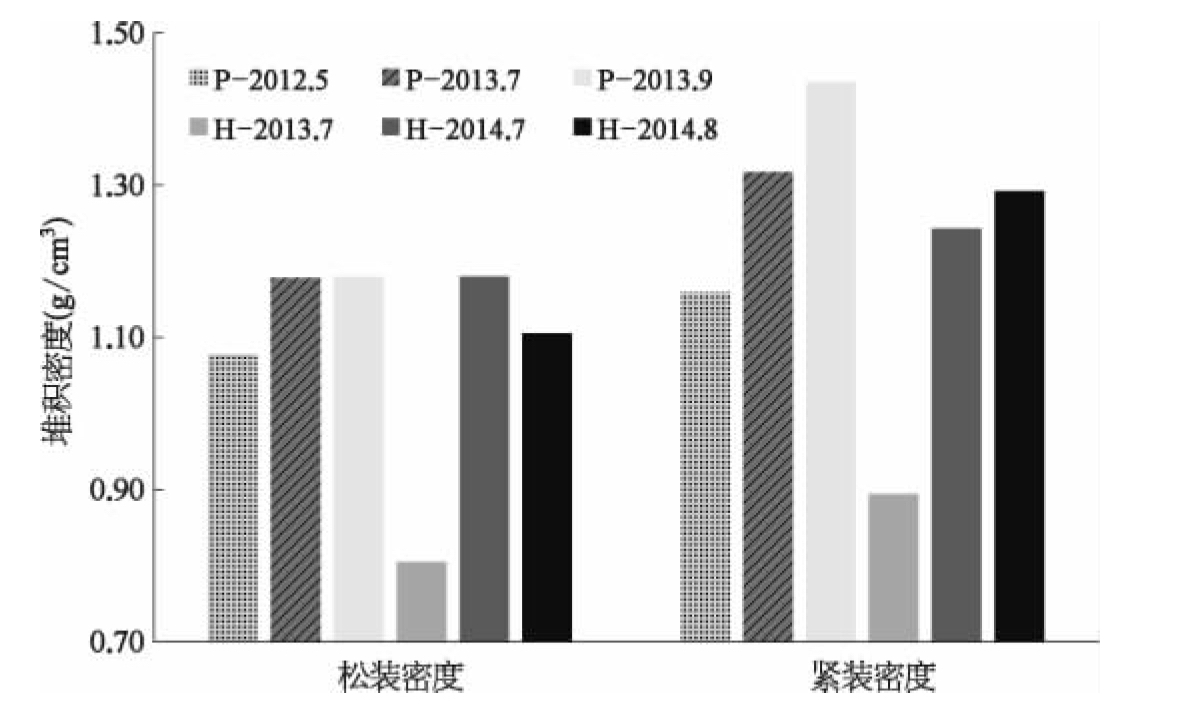

图6-13　炉渣集料堆积密度的测试结果

注：H、P为取样地点代号，后缀为取样时间。

炉渣集料的堆积密度并未如同表观密度一样随着熟化时间而增大。在熟化初期，炉渣集料堆积密度随熟化时间而减小，熟化30 d后，炉渣集料堆积密度变化趋于平缓，如图6-14所示。级配组成分析结果表明，细粒径炉渣集料尺寸随熟化时间延长而增大。粒径增大后的集料颗粒可能逐渐填满上一级粒径形成的空隙，甚至干涉其骨架结构，使单位体积内炉渣集料颗粒数量减少，进而在堆积密度这一宏观指标上表现为降低趋势。

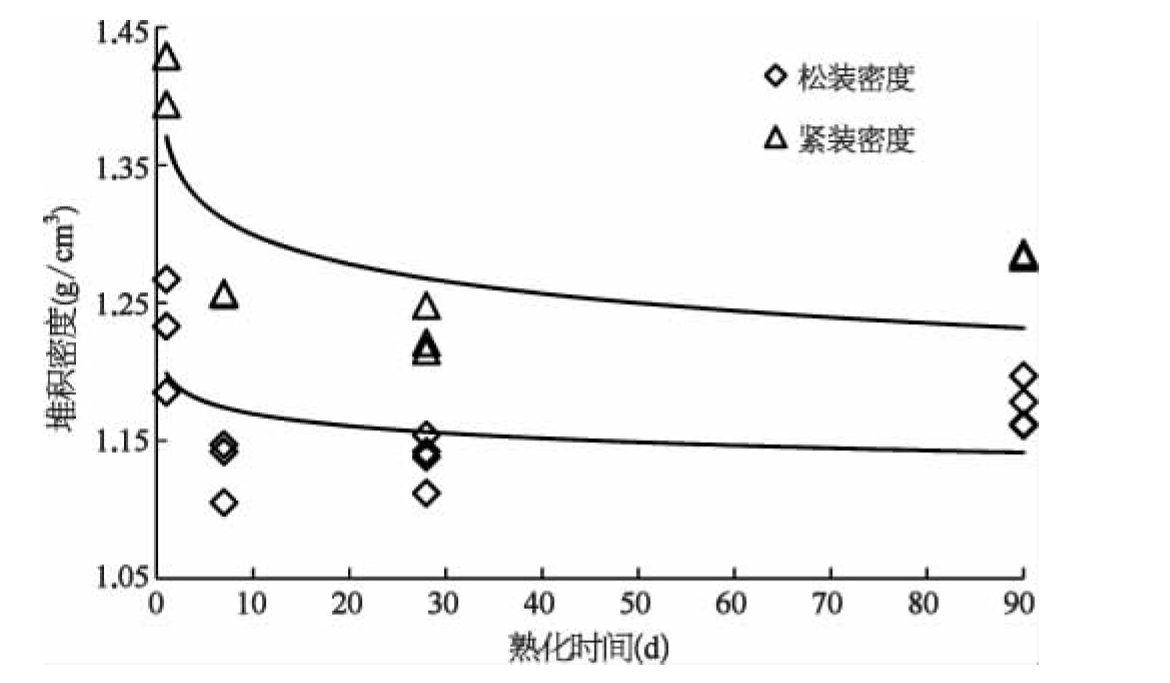

图6-14　炉渣集料堆积密度随熟化时间的变化
