6.3.1　压碎值

在道路工程中，压碎值用于衡量集料在逐渐增加的荷载下抵抗压碎的能力，是衡量集料强度的相对指标，用以鉴定集料品质、判断其在道路工程中的适用性。

6.3.1.1　压碎值分布

不同批次炉渣集料的压碎值试验结果如图6-16所示，无论是湿法炉渣还是干法炉渣，其压碎值均显著大于石灰岩集料或玄武岩集料的压碎值。图中干法炉渣压碎值的平均值为36.8％，分布于21.6％～53.0％。湿法炉渣压碎值的平均值为38.1％，分布于21.7％～48.7％。干法炉渣与湿法炉渣的压碎值的平均水平接近，但不同粒径、不同批次炉渣集料之间的压碎值的差异较大。

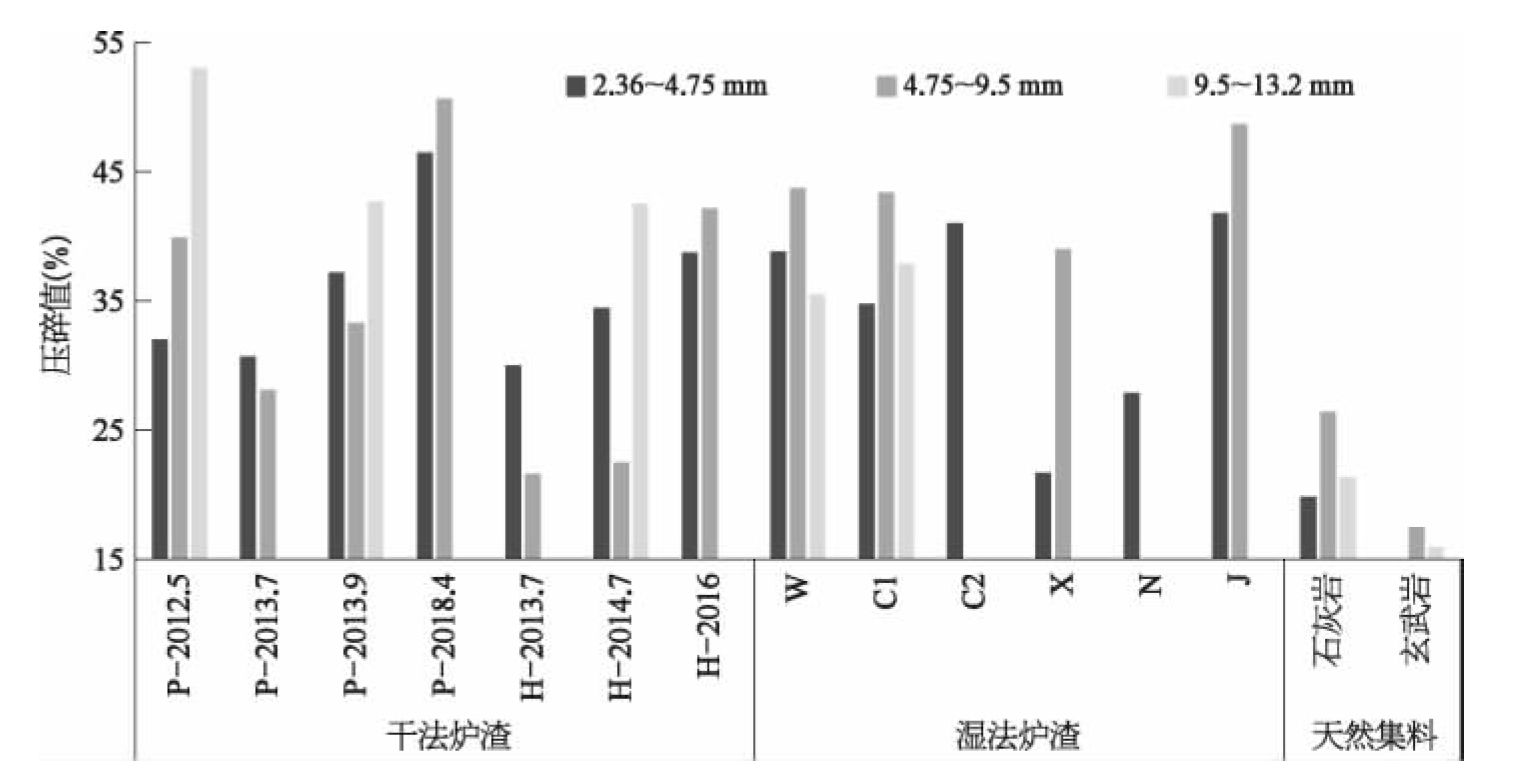

图6-16　压碎值试验结果

注：英文字母H、P为取样地点代号，干法炉渣后缀为取样时间，湿法炉渣取样时间为2018.3。

炉渣集料粒径增大时，其压碎值呈增大趋势，表明粒径越大的炉渣集料抵抗荷载压碎的能力越小。炉渣集料是陶瓷、玻璃、砖块、熔渣、金属及少量未燃烧物质的混合物，其抵抗压碎的能力取决于这些物质的综合作用。大粒径的炉渣集料中低强度的玻璃、陶瓷、砖块比例较高，降低了炉渣集料的抗压碎能力。

6.3.1.2　熟化时间的影响

干法炉渣集料压碎值随熟化时间而变化的情况如图6-17所示，熟化时间30 d之内时，炉渣集料压碎值的降低幅度明显，60 d之后仍然在缓慢减小。炉渣集料抗压碎能力随着熟化时间而增大的原理同其密度随熟化时间而增大的原理类同，不再赘述。

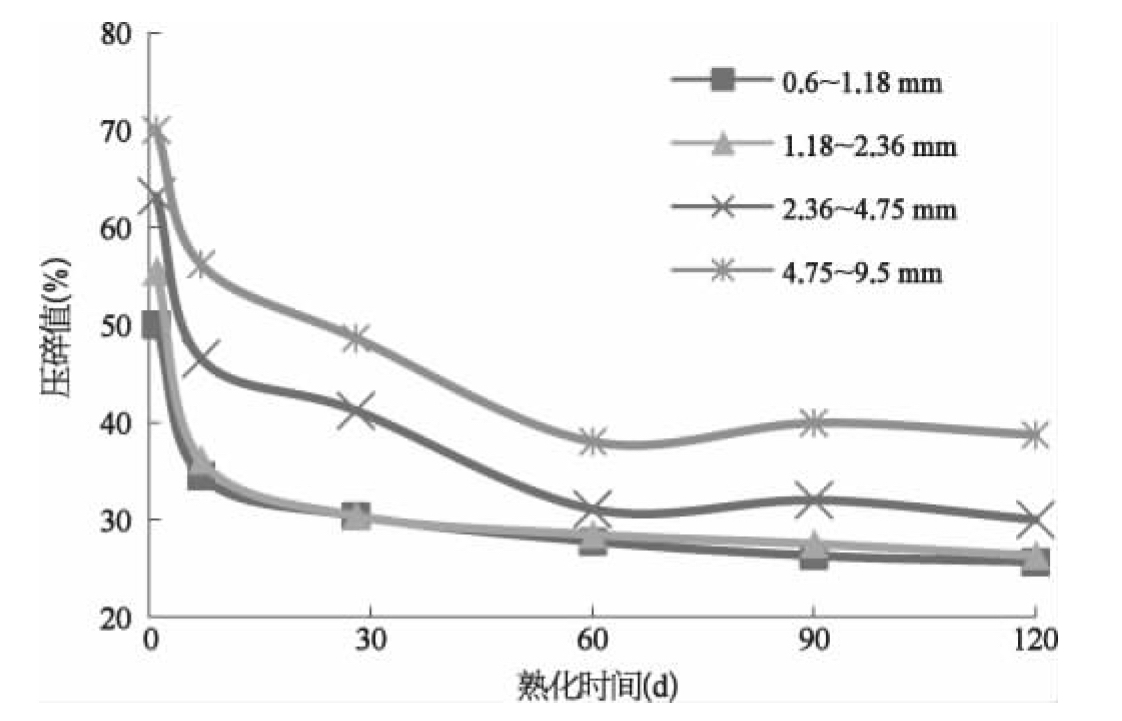

图6-17　炉渣集料压碎值与熟化时间的关系
