采用粒径范围0～9.5 mm炉渣集料处治粉质土（塑性指数11.5）、淤泥质土（塑性指数31.2），处治土的击实试验结果如图7-7所示。由于炉渣集料自身为多孔材料，吸水性较强，因而，随着炉渣集料掺量的增加，两类处治土的最大干密度降低，最佳含水率增大。与炉渣处治淤泥土相比，炉渣处治粉质土最大干密度高，但随炉渣掺量的降低幅度大；最佳含水率低，但随炉渣掺量的增加幅度略大。这在一定程度上表明炉渣集料可能更适合于处治粉质土。

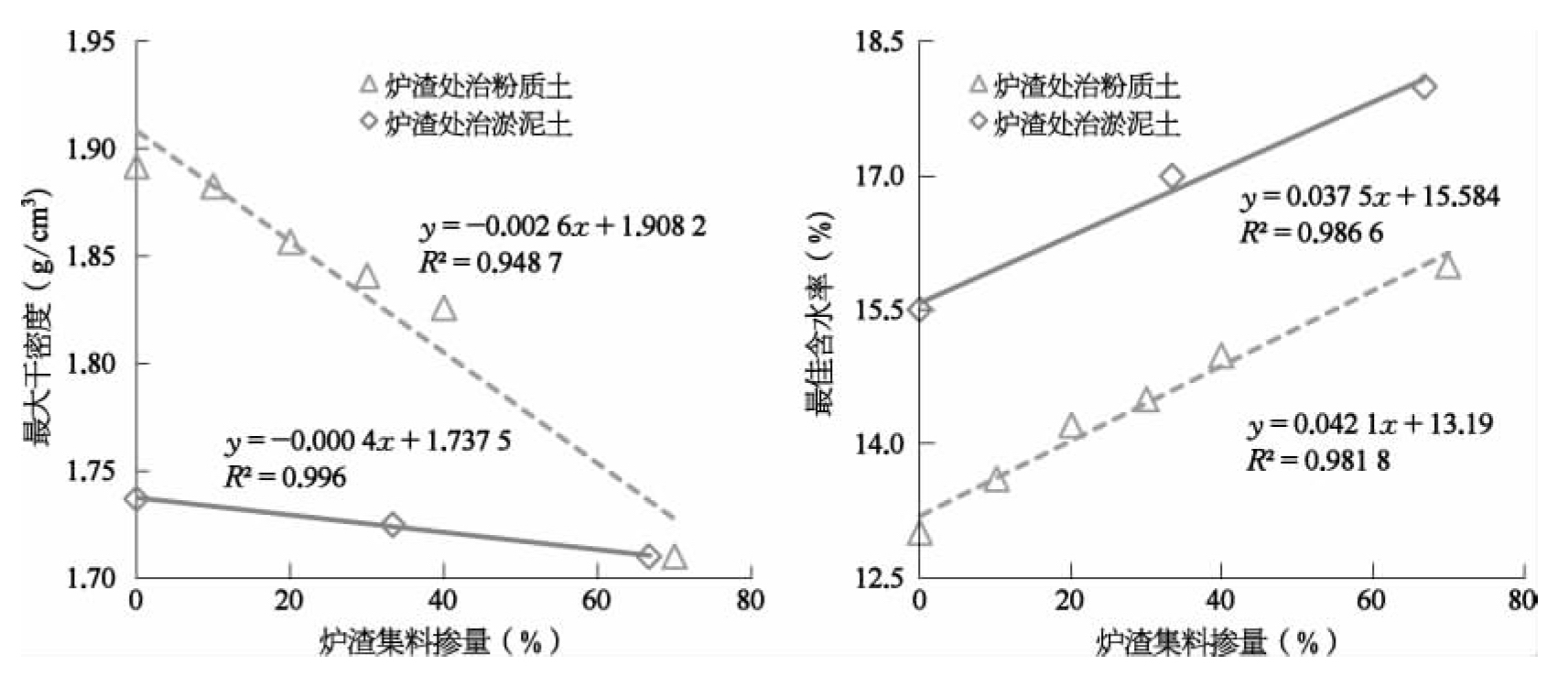

图7-7 炉渣集料掺量与处治土最大干密度、最佳含水率的关系曲线
