7.3.2　承载能力

7.3.2.1　CBR值

炉渣集料的掺入虽然扰动了土体的原有结构，降低了土的密度，但增加了土体的内摩阻力，进而提高土体的承载能力，如图7-8所示。随着炉渣集料掺量的增加，炉渣集料处治土的CBR值增大。此外，延长CBR试件的养生龄期会使炉渣集料处治土的CBR值继续增大。虽然在同龄期、同炉渣集料掺量下，炉渣处治淤泥土的CBR值高于炉渣处治粉质土，但是，后者的CBR值随龄期的增长幅度较大。

7.3.2.2　回弹模量

炉渣集料处治土的回弹模量与炉渣集料的掺量和养生龄期有关。图7-9为两种炉渣处治土在养生龄期0d、7d时的回弹模量，处治土试件的回弹模量随炉渣集料掺量增加而增大，并随养生龄期延长明显增大。炉渣集料用量越高，养生龄期对回弹模量的影响越大。

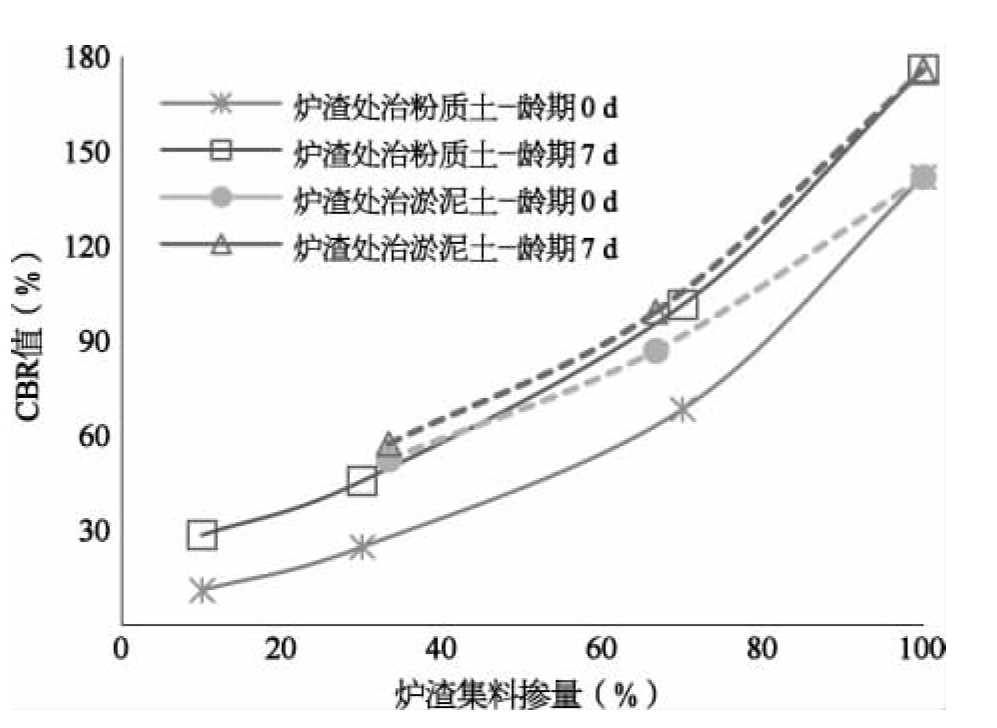

图7-8　炉渣集料处治土的CBR值

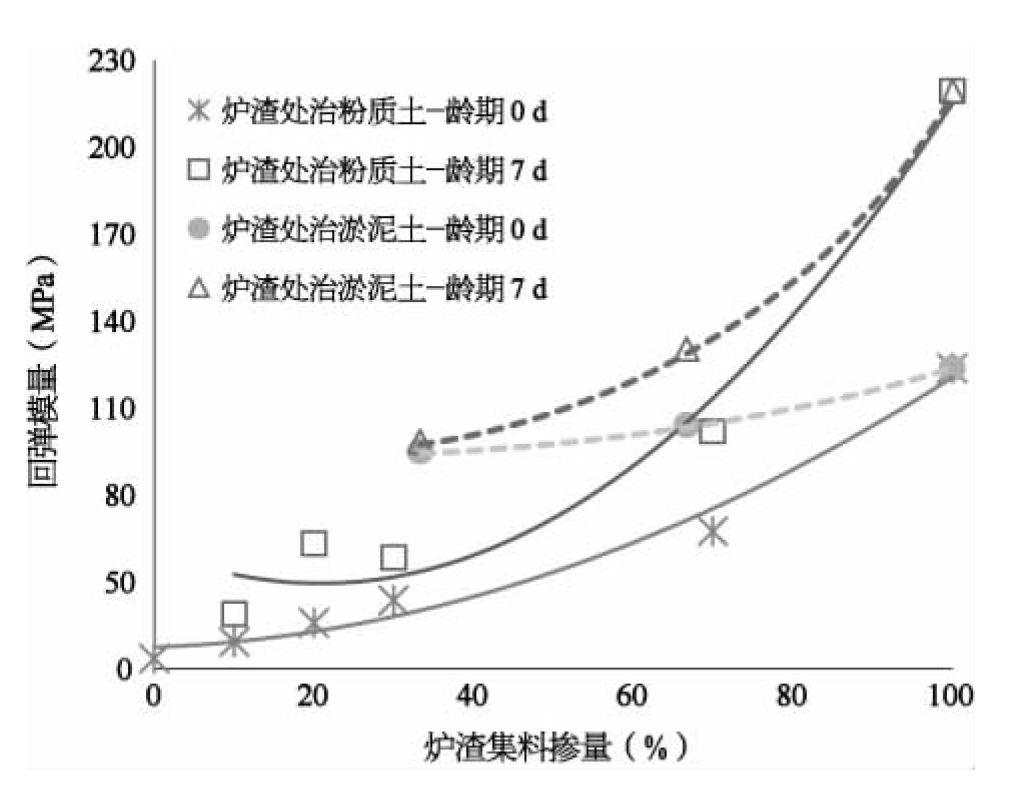

图7-9　炉渣集料处治土的回弹模量

虽然在同龄期、同炉渣集料掺量下，炉渣处治淤泥土的回弹模量高于炉渣处治粉质土，但是炉渣处治粉质土回弹模量随炉渣集料掺量的增大幅度高于炉渣处治淤泥土，这个结果与CBR试验结果一致。

CBR试验与回弹模量试验结果均表明，炉渣集料可以提升土的承载能力，掺量越高，处治效果越明显；炉渣集料对粉质土承载能力的提升效果优于对淤泥土的提升效果。炉渣集料具有较好的级配，随着掺量的增加，在处治土中形成骨架结构，提高土的刚度。淤泥质土中酸性腐殖质含量高，会阻碍炉渣集料的水化反应及水化产物与土颗粒间的黏结，因而，养生过程中炉渣集料处治淤泥土的承载能力增长幅度小于炉渣集料处治粉质土。
