8.4.3　对沥青混合料疲劳寿命的影响

AC-13沥青混合料疲劳试验结果如图8-28所示，在各个应力比下，炉渣底泥沥青混合料的疲劳寿命都略大于普通沥青混合料。然而，从图中疲劳寿命回归公式的指数项来看，随着应力比的增加，炉渣底泥沥青混合料的疲劳寿命衰减程度略大于普通沥青混合料。由于炉渣粉料中含有较多杂质，内部结构缺陷较多，因此炉渣底泥沥青混合料的疲劳寿命对应力水平的敏感性略高。

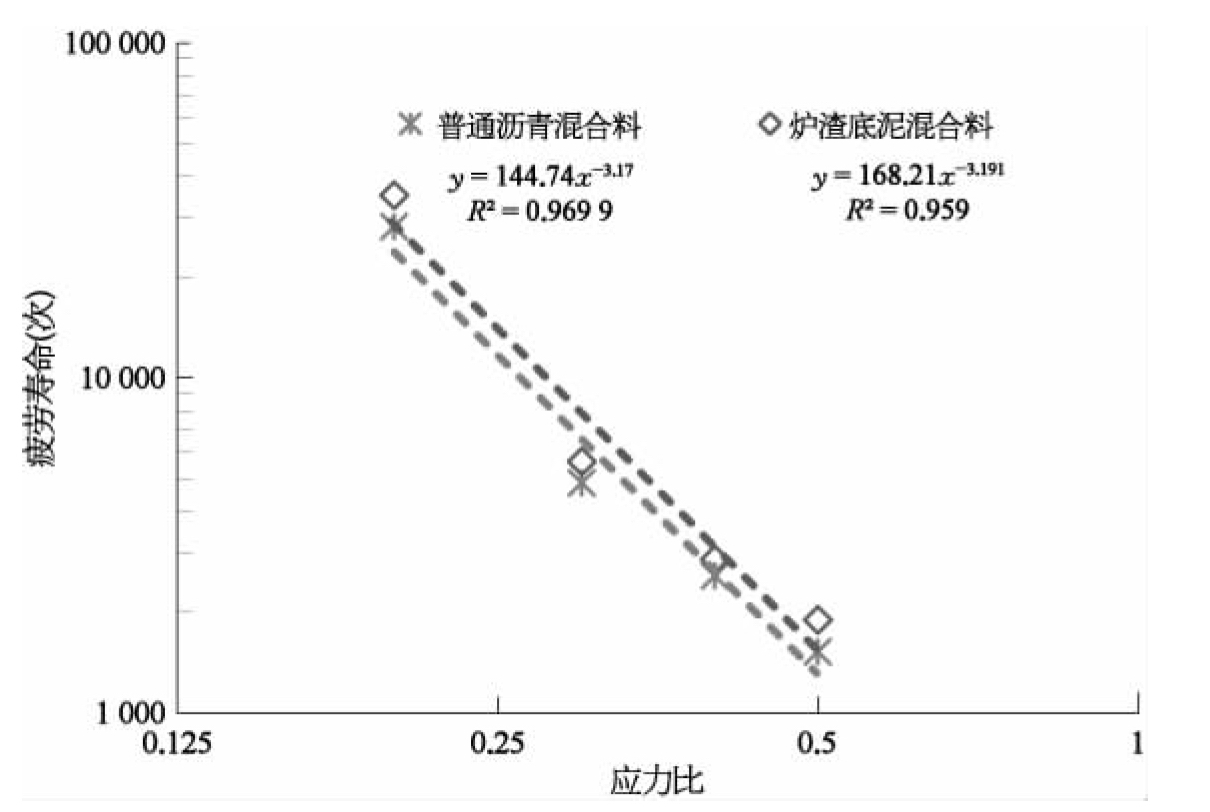

图8-28　沥青混合料的疲劳寿命曲线

综上，采用炉渣底泥替代矿粉时，将增加沥青混合料的设计沥青用量，提高沥青混合料的高温性能和抗疲劳性能，对低温性能和水稳定性无明显不利影响。由于试验样品有限，这些结论尚需进一步验证。当前，可以根据炉渣底泥沥青混合料的性能特征，选择其适用的区域、道路交通量等级和结构层位。
