8.4.1　对设计沥青用量的影响

将炉渣底泥取代全部石灰岩矿粉，配制沥青混合料试件，试件空隙率与沥青用量的关系如图8-26所示。由图可见，在相同的沥青用量下，炉渣底泥沥青混合料试件的空隙率均呈上升趋势。当设计空隙率要求相同时，设计沥青用量增加。

所用炉渣底泥的密度与所替代的石灰岩矿粉的密度相差不大，但炉渣底泥的塑性指数和比表面积远大于矿粉，表面微空隙发达，对沥青的吸附能力高于矿粉，使得粉料颗粒间距增大，增加了矿质混合料空隙。在沥青混合料设计空隙率相同的情况下，增加了沥青用量，降低了沥青混合料的密度。

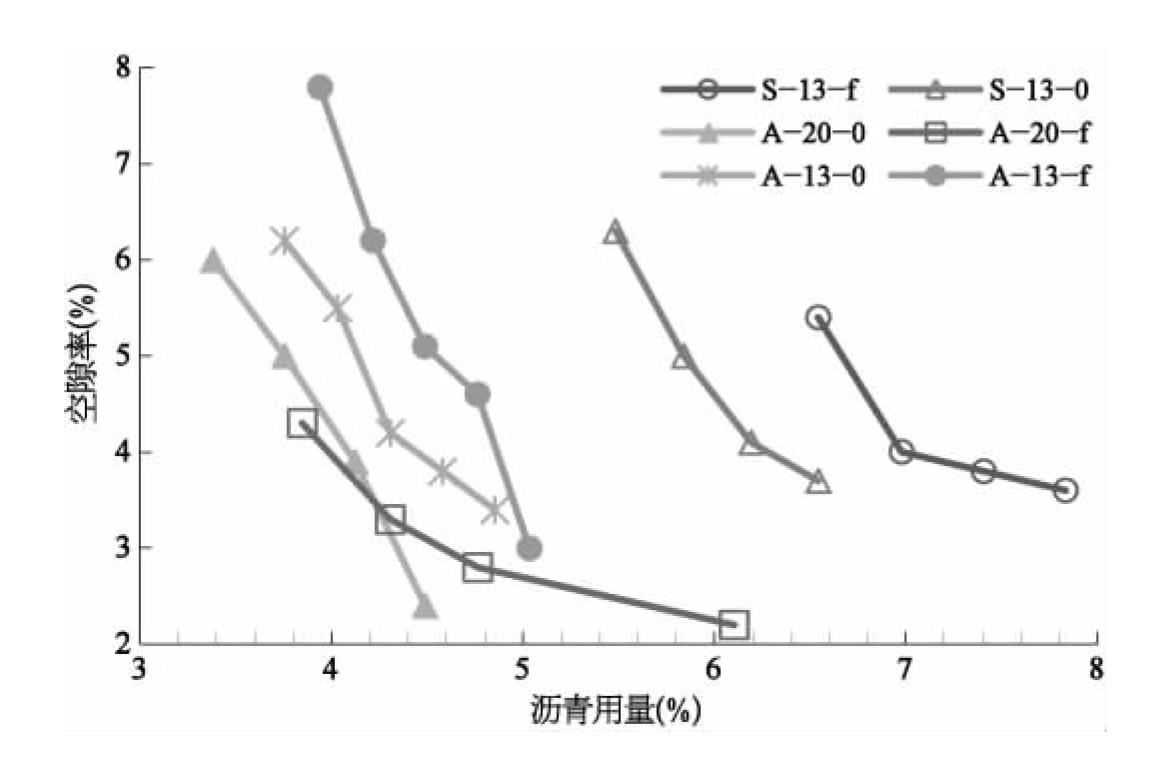

图8-26　沥青混合料试件空隙率与沥青用量的关系

注：S-13、A-20、A-13依次表示SMA-13、AC-20、AC-13沥青混合料；后缀f表示以炉渣底泥为填料，0表示以石灰岩矿粉为填料。

图8-27给出了炉渣底泥掺量与设计沥青用量增值的关系。由于炉渣底泥取代矿粉在AC沥青混合料中的用量仅为2％～3％，对设计沥青用量和各项体积参数影响不甚明显。但是在SMA沥青混合料中，炉渣底泥取代矿粉，用量达到11％，显著地影响其设计沥青用量和各项体积参数。

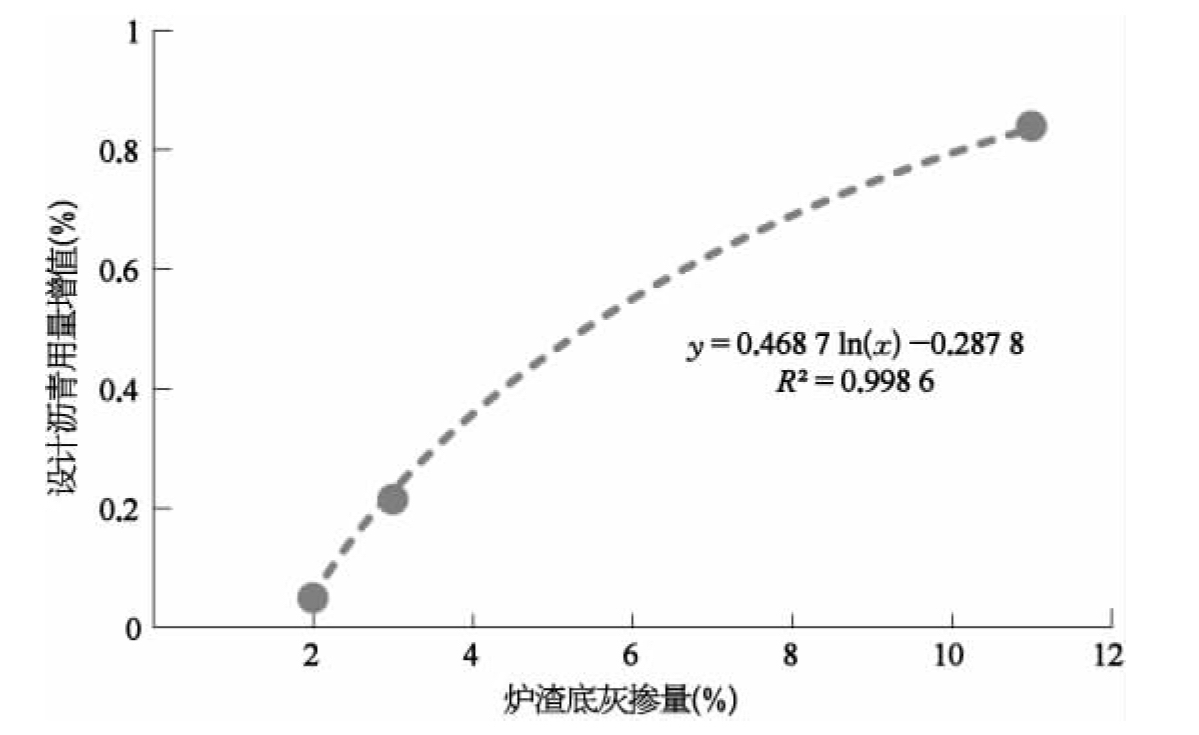

图8-27　炉渣底泥掺量与设计沥青用量增值的关系
