11.6.6　铸造铝合金含量

在有色金属物料流A和C中以及0～40 mm处理后炉渣B中，铸造铝合金含量分布如图11-20、图11-21所示。采用与11.6.2节相同方法（化学分析+XRF）分析铝颗粒合金成分，15个含铝颗粒分析结果汇总如表11-31所示。可以发现，从75 μm～2 mm炉渣中回收的铝颗粒几乎是纯铝。由于焚烧炉中铁的污染（生活垃圾中磁性金属含量超过10％），细颗粒炉渣中部分疑似铝合金实际为铁。

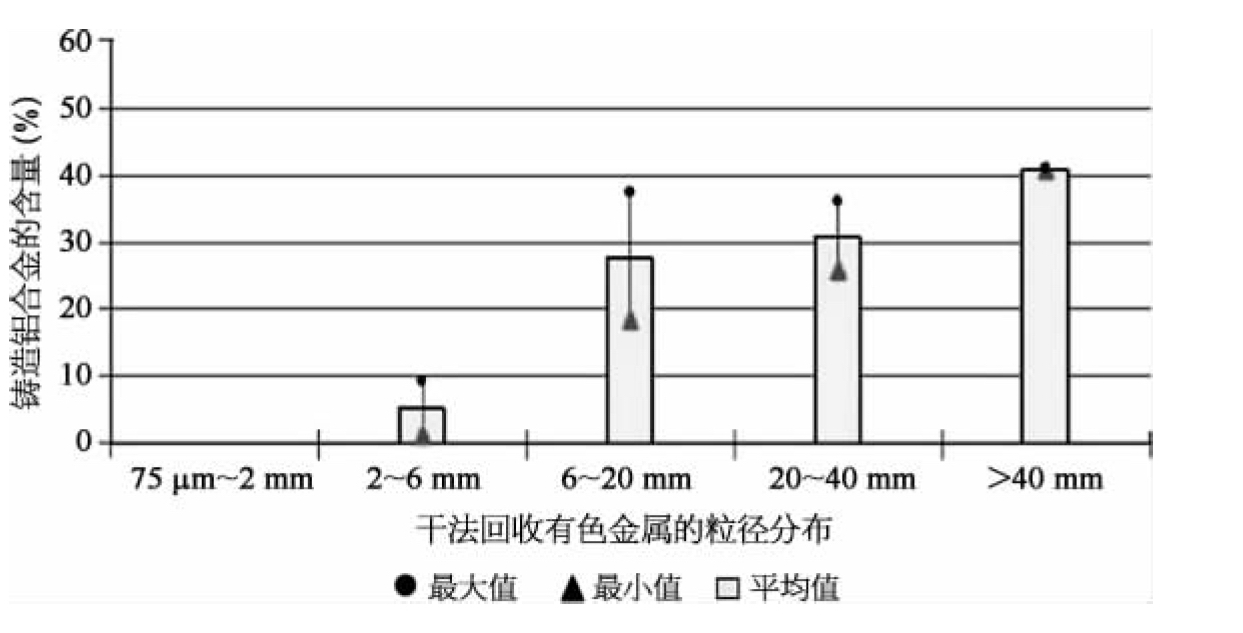

图11-20　有色金属产品中不同粒度铸造铝合金的含量

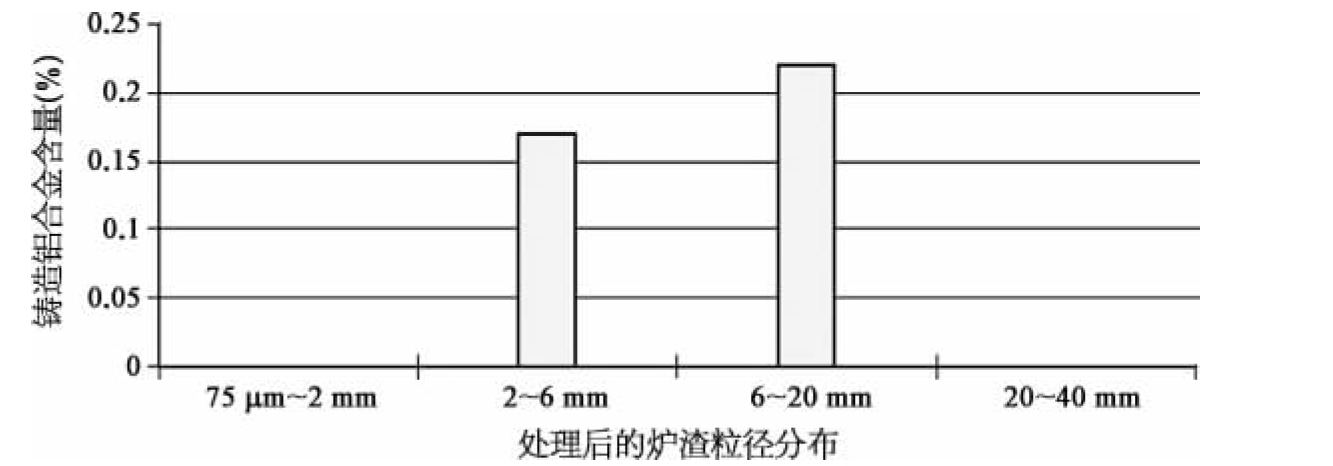

图11-21　处理过的炉渣在不同粒度下的铸造铝合金含量

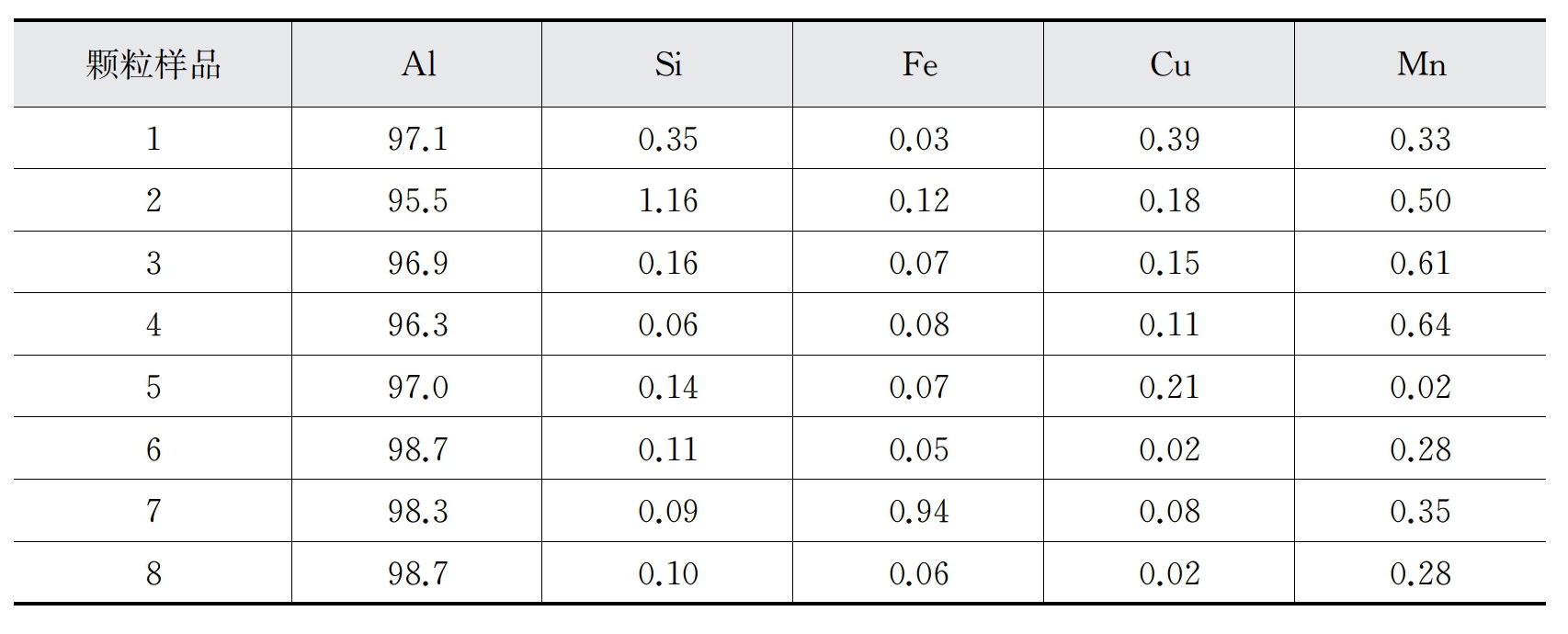

表11-31　75μm～2mm炉渣中回收的铝合金元素分析结果　（％）

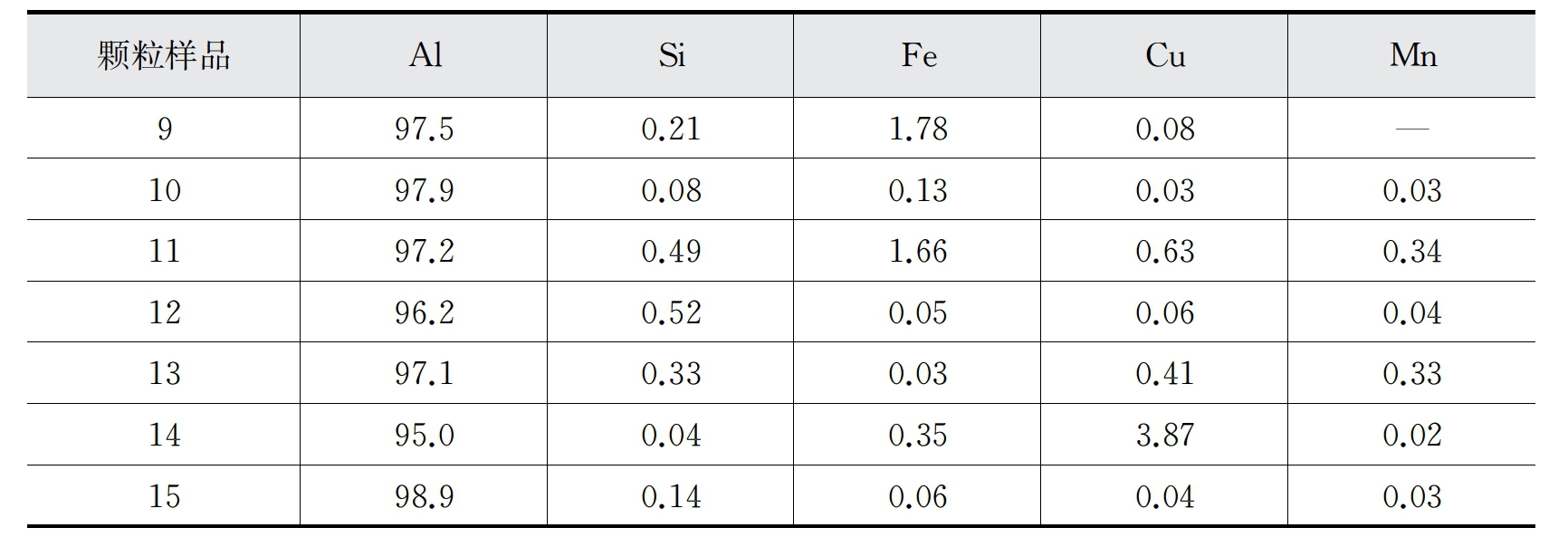

（续表）

注：—为未测量。

基于以上实验分析结果，计算获得AEB焚烧炉渣中铸造铝合金含量分布及干法分选的回收效率，如表11-32所示，AEB焚烧炉渣中的铸造铝合金平均含量为0.23％。同样基于公式（11-6），AEB焚烧厂炉渣中铸造铝合金的平均回收率为75％。

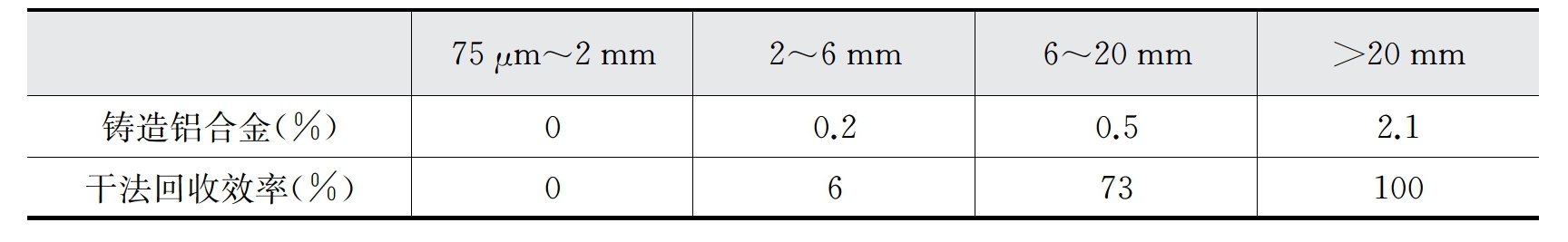

表11-32　AEB焚烧炉渣中铸造铝合金含量分布及干法分选的回收效率
