11.6.4　AEB焚烧炉渣中铝含量分布与回收率分析

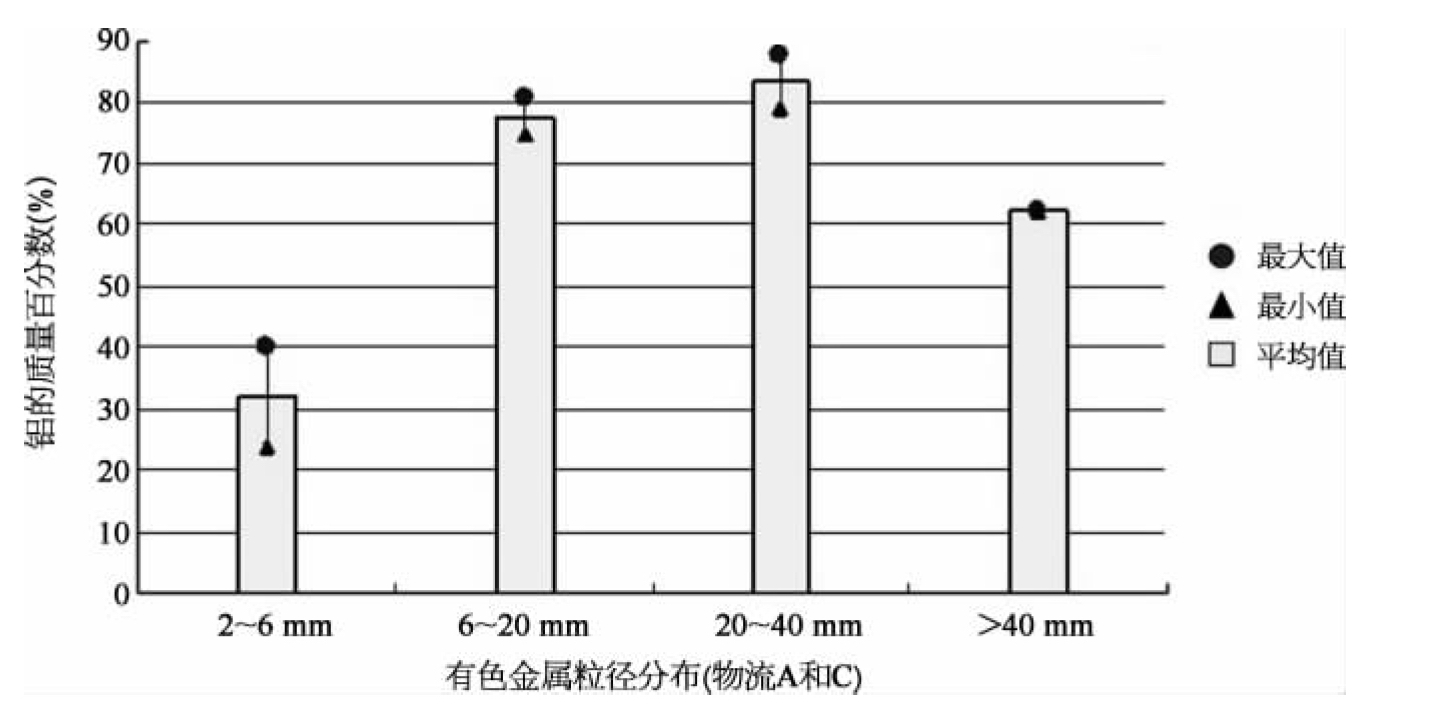

图11-18　有色金属物料流A和C中总铝含量分布

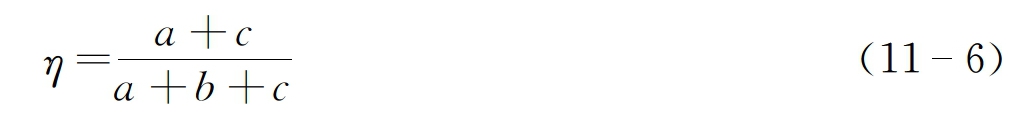

图11-18和图11-19出示了有色金属物料流A（0～40 mm）、处理过的炉渣物料流B（0～40 mm）及有色金属物料流C（＞40 mm）中铝的含量分布。这些结果可用来推导出实际炉渣中金属铝及铝合金的总量。表11-23出示了AEB焚烧厂不同粒径炉渣中的铝含量及回收效率，AEB炉渣中铝含量约为1.5％，铝回收率的计算依据公式（11-6），其中符号“η”是铝的总回收率，“a”和“c”分别表示从样品A和样品C的有色金属物料流中回收的铝质量，“b”是处理后炉渣中残余铝质量。经计算发现，AEB焚烧厂干法工艺回收铝的效率为27％，从＞2 mm炉渣中回收铝的效率为41％。荷兰每年产生110万t焚烧炉渣，分析表明，每年约有16 500 t铝最终落在炉渣中，其中约4 500 t铝经处理被回收。

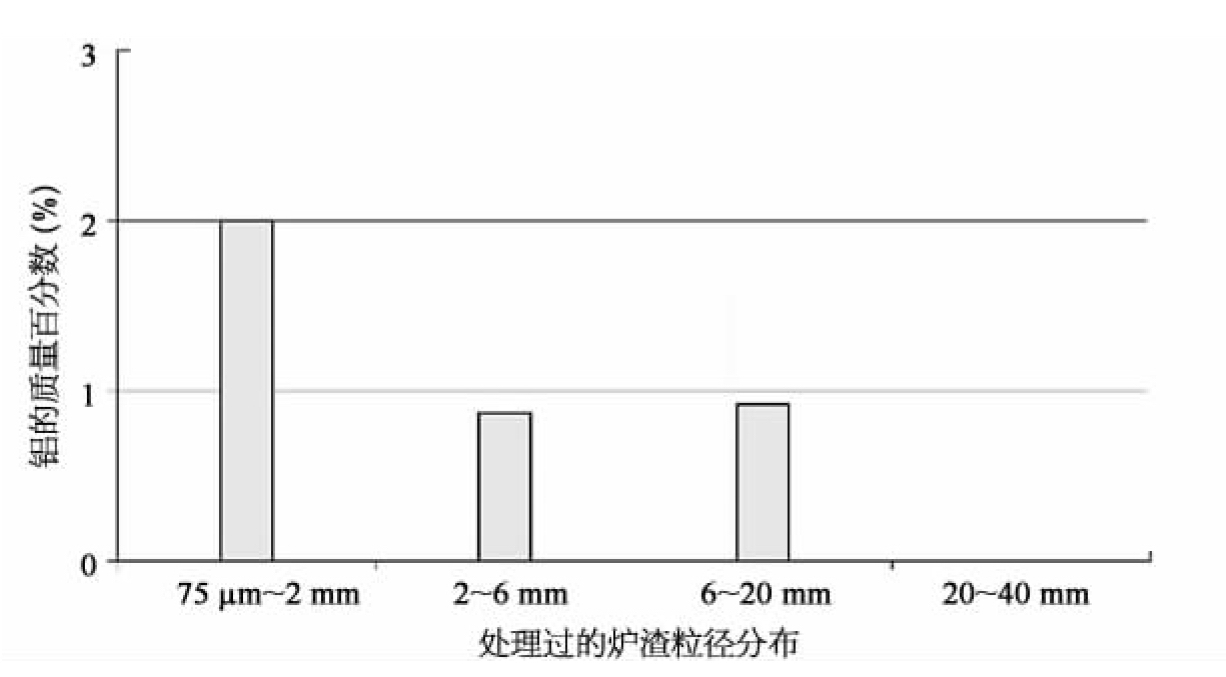

图11-19　处理过的炉渣物料流B中总铝含量分布

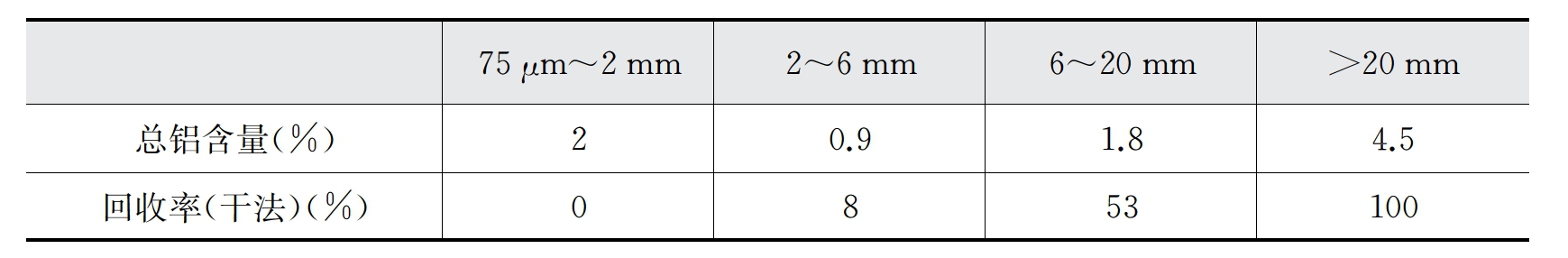

表11-23　AEB焚烧厂不同粒径炉渣中铝含量及回收率

注：阿姆斯特丹炉渣的粒度分布为：75μ m～2 mm组分34.7％，2～6 mm组分18.9％，6～20 mm组分34.1％，20 mm组分4.9％。
