任务二 绘制V形垫铁的三视图并建立其三维模型
任务描述
V形垫铁主要用于支撑工件的圆柱面，使圆柱的轴线平行于平台工作面，便于找正和划线。本任务将通过认识V形垫铁机械图样并绘制其三视图和三维建模来学习如何正确、完整地绘制平面立体截交线。
任务目标
（1）熟悉基本体被平面切割后截交线的绘制。
（2）能用AutoCAD绘制V形垫铁的三视图。
（3）能对V形垫铁进行三维建模。
相关理论知识点
知识点 截交线
平面与立体表面相交产生的交线称为截交线。
1.截交线的两个基本性质
共有性：截交线是截平面和立体表面的共有线。
封闭性：截交线是封闭的平面图形。
2.求截交线的步骤
（1）空间及投影分析：
① 截平面与立体的相对位置。
② 截平面与投影面的相对位置。
（2）画出截交线的投影：分别求出截平面与棱面的交线，并连接成多边形。

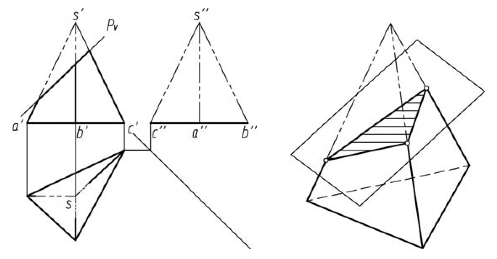

例2.2.1 补全三棱锥斜切后的俯视图和左视图，如图2-2-1所示。
图2-2-1 例2.2.1
作图步骤：
（1）求Pv与s′a′、s′b′、s′c′的交点1′、2′、3′为截平面与各棱线的交点Ⅰ、Ⅱ、Ⅲ的正面投影。
（2）根据线上取点的方法，求出1、2、3和1″、2″、3″，如图2-2-2所示。
图2-2-2 线上取点
（3）连接各点的同面投影即等截交线的三个投影，如图2-2-3所示。
图2-2-3 连接各点的同面投影
（4）补全棱线的投影，将多余辅助线擦去，得到如图2-2-4所示的三视图。
图2-2-4 三视图
例2.2.2 求图2-2-5所示六棱柱被截切后的水平投影和侧面投影。
图2-2-5 例2.2.2
作图步骤：

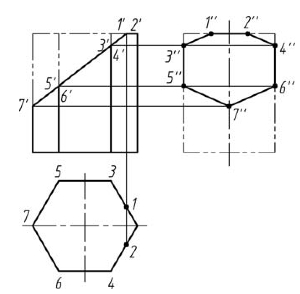

（1）求棱线与截平面的共有点，如图2-2-6所示。
图2-2-6 求共有点
（2）将共有点依次连线，如图2-2-7所示。
图2-2-7 将共有点连线
（3）根据可见性处理轮廓线处理图形，并擦去辅助线，得到如图2-2-8所示的三视图。
图2-2-8 三视图
任务实施

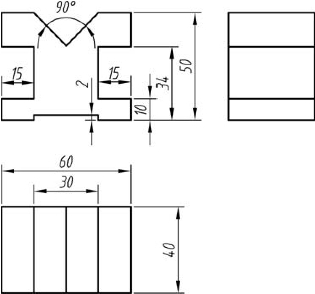

绘制如图2-2-9所示的V形垫铁的三视图并标注尺寸。
图2-2-9 V形垫铁
根据V形垫铁三视图中的相关尺寸，绘制其三维模型。

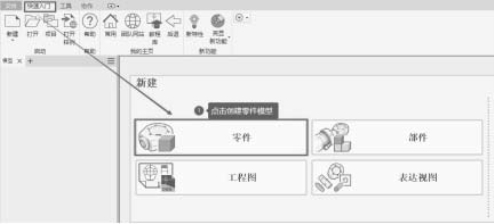

（1）模型的创建和保存：打开Inventor软件，在如图2-2-10所示的窗口中点击【零件】开始创建三维模型。
图2-2-10 创建零件模型

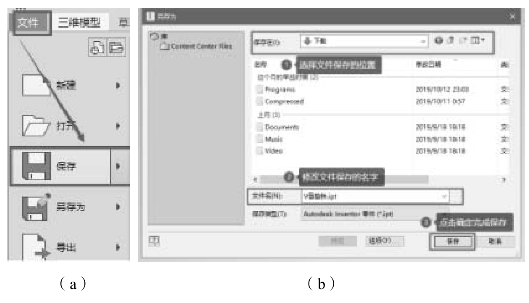

点击窗口左上角【文件】，在如图2-2-11（a）所示的菜单中，点击【保存】按钮将弹出如图2-2-11（b）所示的对话框，设置完成后点击【保存】，完成模型的保存。
图2-2-11 保存模型
（2）绘制模型草图：点击【三维模型】菜单下的

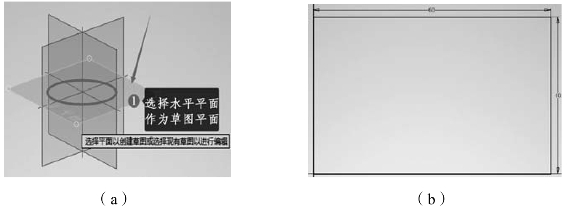

，在如图2-2-12（a）中的坐标系中，选择水平的XZ平面作为草图平面，在草图菜单中点击
，在窗口垂直的黑色线条交叉处点击（XZ坐标系原点）作为绘图起点，输入矩形的长60 mm和宽40 mm，完成后效果如图2-2-12（b）所示（滚动鼠标中键可实现视图的缩放，实际尺寸不会变化）。点击
结束草图绘制。
图2-2-12 绘制模型草图
（3）创建拉伸特性：点击【三维模型】中的

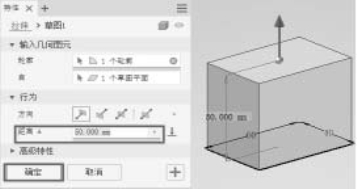

，在弹出如图2-2-13所示的对话框中，设置拉伸的高度为50 mm，并点击【确定】，完成拉伸。
图2-2-13 创建拉伸特性
（4）形状的剪裁：点击【三维模型】菜单下的

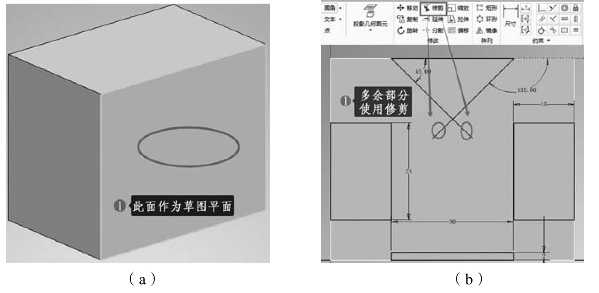

，选择如图2-2-14（a）所示的形状表面作为草图平面，点击该面进入草图绘制。
将如图2-2-14（b）中需要去除材料的4个部分草图绘制完成后，点击
结束草图绘制。
2-2-14 草图绘制
点击【三维模型】中的

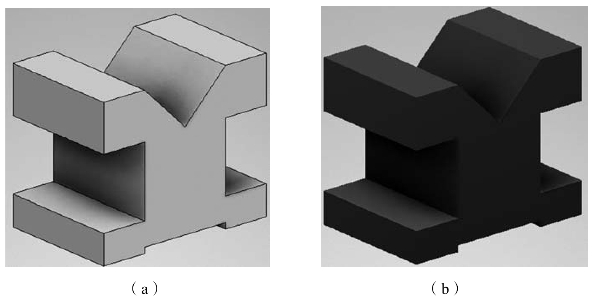

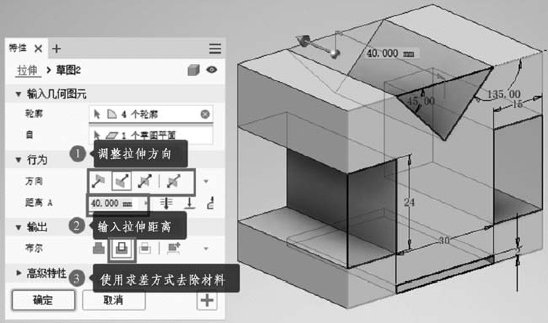

，按照图2-2-15进行设置，设置完成后点击【确定】按钮完成V形垫铁的三维模型创建，如图2-2-16（a）所示。
图2-2-15 拉伸设置
在窗口顶部
对材料和外观设置后，结果如图2-2-16（b）所示。
图2-2-16 三维模型
任务评价

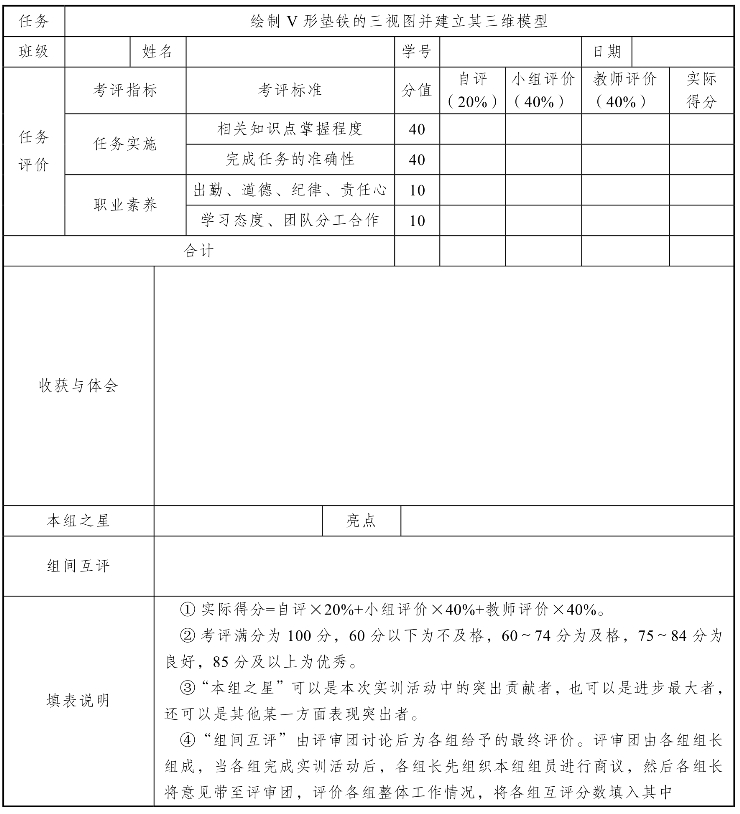

任务评价单见表2-2-1。
表2-2-1 任务评价单
