非稳定流抽水试验资料整理

五、非稳定流抽水试验资料整理

1.现场资料整理

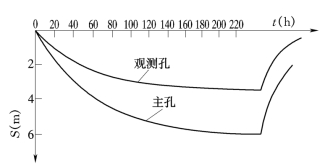

（1）绘制水位降深过程曲线，即S-t曲线（图8-6）；

图8-6　水位降深过程曲线

图8-7　水位降深与时间对数过程曲线

图8-8　观测孔水位降深对数与主孔距离对数的关系曲线

（2）绘制水位降深与时间的对数关系曲线，即S-lgt曲线（图8-7）。该曲线是以降深值S为纵坐标，以时间的对数值lgt为横坐标，将不同时间测得的降深值标在图上，再连结各点绘制而成。图8-7中的AB段是积分指数函数曲线段。当管壁阻力较大时，还会呈现AB段的上部虚线所示的曲线，不宜作计算段；BC段为无越流及管壁阻力的影响，一般宜作K、a、μ*的计算段；CD段为越流偏离段；DE段可作为计算越流系数的线段；

（3）当有两个以上观测孔时，要求绘制观测孔水位下降与主孔径向距离的对数关系曲线，即S-lgr曲线（图8-8），根据曲线的斜率即可计算参数。该曲线是以降深值S为纵坐标，以各观测孔与主孔之间距离的对数值lgr为横坐标，将各观测孔测得的水位降深值标在图上，连接各点绘制而成。

2.室内资料整理

非稳定流抽水的试验室内资料整理的内容与稳定流抽水试验相似，但是计算参数的理论与方法不同。
