一、井管埋深计算

轻型井点的降水深度，在考虑抽水设备的水头损失以后，一般为3～6m。在布置井点管时，应参考井点管的标准长度及井点管露出地面的高度（约0.2～0.3m），而且滤水管必须埋在含水层内（图9-9）。

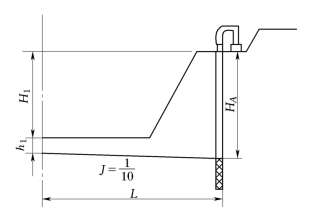

图9-9　轻型井点管埋深布置

井点管的埋深HA（不包括滤水管）可按下式计算

式中　H——井点管埋设面至基坑底面的距离，m；

　　　h——基坑底面至降低后的地下水位的距离，一般取0.5～1.0m；

　　　J——水力梯度，单排井点取1/4，环形井点取1/10；

　　　L——井点管中心距基坑中心的水平距离（单排井点为至基坑另一边的距离），m。

用上式计算的HA值大于6m时，可降低井点管的埋设面（即降低集水总管的高度），以适应降水深度的要求和提高降水效果。
