5.1.1　总体结构

水利水电工程地质三维建模总体结构可用图5.1表示。该体系可具体描述如下:基于原始地质勘探数据、二维地质解译剖面数据和工程设计数据,采用面向对象技术将建模对象进行分类;基于混合数据结构分别对自然地质对象(包括地形类、地层类、断层类等)和人工对象(包括大坝、地下工程、钻孔、平硐等)进行插值、拟合和几何建模,构建相应的三维地质模型和工程建筑物模型,其中地质模型还需要运用原始地质数据(主要是钻孔数据)进行地质趋势面分析来补充修改和验证;对这两大类模型进行布尔操作运算,完成耦合地质信息和工程建筑物信息的工程地质三维统一模型。

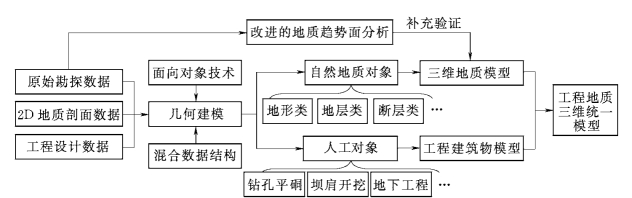

图5.1　水利水电工程地质建模总体结构

该体系结构的核心为几何建模,以地质对象建模为主线,人工对象建模相对简单,所采用的关键技术包括面向对象技术、NURBS拟合构造技术、改进的地质趋势面技术、三维对象任意布尔算法等。
