5.1.2　三维地质建模实现框架

三维地质建模是上述体系研究的重点,其总体实现过程如图5.2所示。整个模型的建立过程由三个子系统组成:地形模型子系统、地质结构面模型子系统和地质体模型子系统。地形模型子系统主要是运用TIN算法和NURBS简化技术获得满足地质建模要求的地形轮廓体,这是整体地质模型形成的基础。地质结构面模型子系统则利用NURBS工具和相关算法构造描述各类地质对象的几何结构面,如地层、断层、侵入体、错动带等。地质体模型子系统将上述两个子系统所产生的结果通过BRep拓扑结构和图形布尔切割运算有机地整合起来,构建相应的三维地质几何模型,并导入地质颜色、进行纹理映射描绘以及渲染运算,最后通过对模型的检查、检验及补充修改后,输出最终便于分析与应用的三维地质模型。

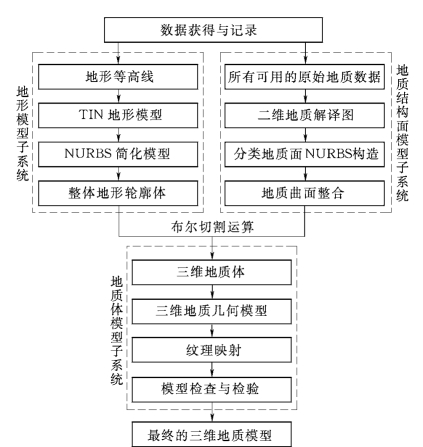

图5.2　三维地质建模实现过程
