6.3.4　锦屏一级工程地质三维统一模型剖切分析

对锦屏一级工程地质三维统一模型进行上述一系列的剖切分析。根据所提供的设计资料,锦屏一级工程地质解译的二维横剖面图共8个,平切面图共10个(从拱坝顶端高程1885m到底端高程1590m),其横剖位置分布可参见图4.7。彩图6.3和图6.3分别给出了两个典型的三维横剖图和平切图。转化为二维CAD图与原始剖面进行对比,其中横剖面对比见彩图5.1,图6.4是高程1750m平切的对比分析,同时这也为地质工程师快速准确地输出二维工程地质剖面图提供了更好的途径。钻孔布置及其模拟取样分析如彩图6.4所示。

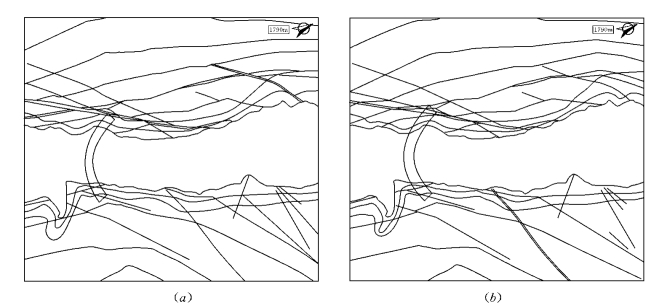

图6.4　锦屏一级工程地质高程1790m二维平切图生成与对比

(a)模型生成;(b)原始解译
