四、球化检测

（一） 炉前三角试样检验

球化孕育处理搅拌、扒渣后，从铁液表面下取铁液浇入图6-6所示试样的砂型中，待中心全部凝固后取出，表面呈暗红色。底面向下淬入水中冷却，打断观察断口。

判断球化的方法见表6-9。要注意的是，因淬水时间过早，会导致误判。后期浇注的铸件，因球化衰退致使其球化等级低于炉前试样。因此，炉前三角试样是控制球化工艺质量的手段，但不作为检验产品质量的依据。

（二） 炉前快速金相检验

为判断球化处理是否成功，在球化孕育处理搅拌、扒渣后，深入铁液面下取样浇注Φ10～30mm试样，中心凝固后淬火冷却，在抛光盘上制取抛光试样，将其放在金相显微镜下观察球化等级。本来，检验铸铁中的石墨应该是在放大100倍下进行观察，但在炉前快速金相检验时，由于试样冷却快，石墨细小，所以可放大200倍进行观察。此时，炉前试样的球化级别应高于铸件的球化级别。此项检验可在3～5min内完成。这种炉前快速金相检验只作为控制球化工艺质量的手段，不作为检验产品质量的依据。

图6-6　炉前三角试样

（推荐尺寸：b=25mm，h=50mm，l=150mm）

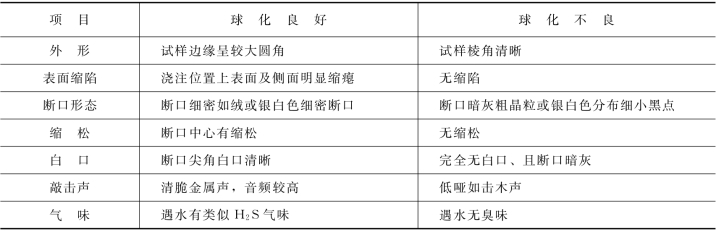

表6-9　炉前三角试样球化判断法
