国际标准[ISO1083∶1987 （E）]

一、国际标准[ISO1083∶1987 （E）]

球墨铸铁力学性能见附表1～附表4，试样和试棒尺寸见附表5～附表7及附图1～附图3。

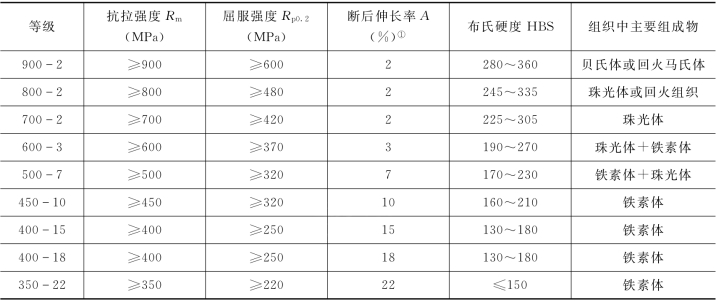

附表1　球墨铸铁试棒的力学性能 （单铸试样）

① 伸长率是在初始标距长度Lo=5d的试棒上测得的，此处d是试棒原始直径。

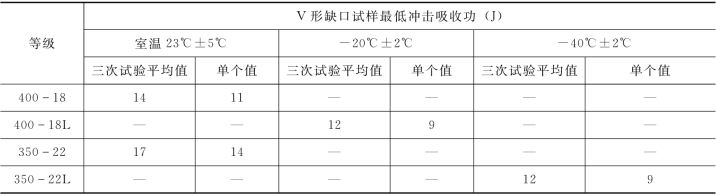

附表2　球墨铸铁试棒的最低冲击吸收功 （单铸试样）

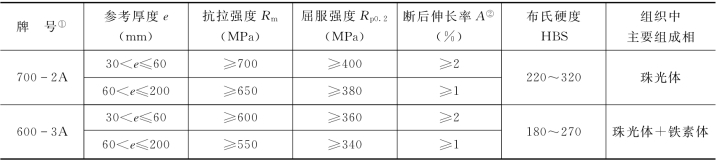

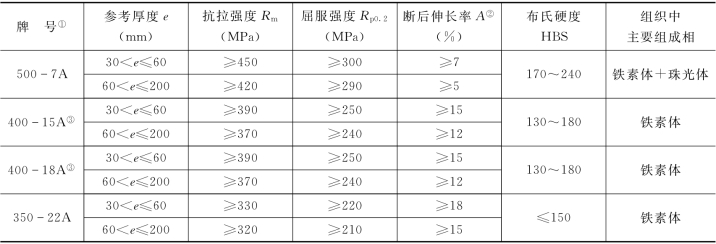

附表3　球墨铸铁试棒的力学性能 （附铸试样）

续表

① 牌号标记后字母A表示此性能在附铸试样上测得，以区别在单铸试样测得的性能。
② 断后伸长率由标距长度Lo=5d的试棒上测得，d为试棒原始直径。
③400-18A和400-15A牌号可以用400-18A牌号能确保的冲击值加以区分。

附表4　球墨铸铁试棒的最低冲击吸收功 （附铸试样）

① 牌号标记后字母A表示此性能测自附铸试样上，以区别在单铸试样测得的性能。

附表5　球墨铸铁U形试样

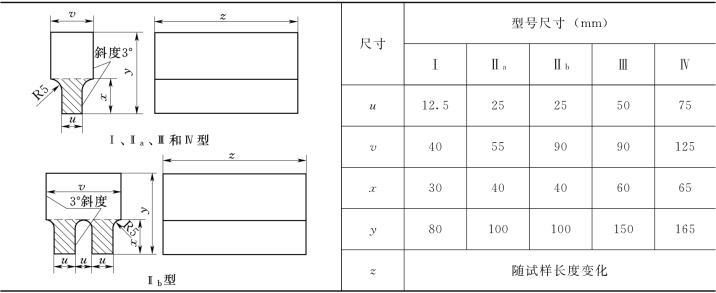

附表6　球墨铸铁Y形试样

注 试样浇注时，砂层厚度为Ⅰ型和Ⅱ型最小40mm，Ⅲ型和Ⅳ型最小80mm。

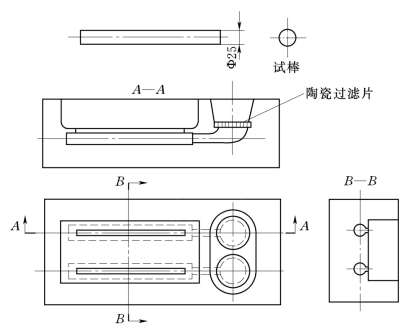

附图1　球墨铸铁“敲落”型单铸圆形试棒

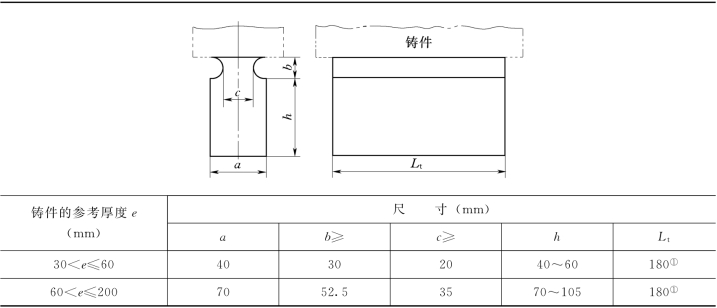

附表7　球墨铸铁附铸试样

注 如已经商定较小的尺寸，应遵守下列关系式：b=0．75a，c=a/2。
① 推荐的总长度Lt为180mm，在非常特殊的情况下，可以减少，但不小于155mm。

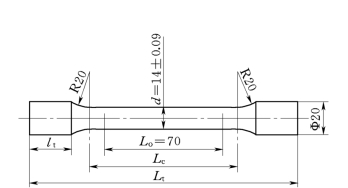

附图2　球墨铸铁抗拉试棒

lt—夹持试棒端部的长度 （长度及夹持方法由买卖双方商定，mm）；Lo—原始标距长度，Lo=5d；Lc—等径段长度 （原则上Lc-Lo＞d，Lc＞Lo时由买卖双方商定）；Lt—试棒总长，取决于Lc及lt

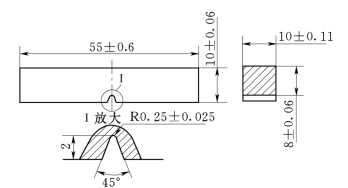

附图3　球墨铸铁冲击试块
