2.3　水轮机真机参数

2.3　水轮机真机参数

2.3.1　水轮机额定转速选择

初选水轮机模型转轮为ZZ450，该转轮用于龙口水电站的额定转速可取88.2r/min或93.8r/min，相应转速下的真机参数见表5。

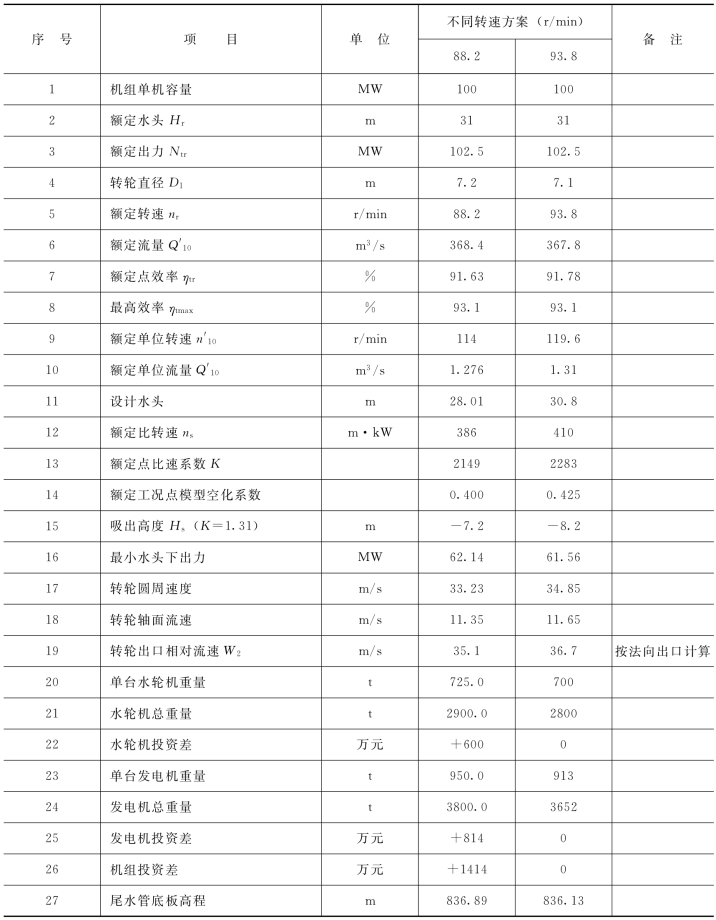

表5　龙口水电站水轮机额定转速选择比较表

由表5，额定转速为93.8r/min或88.2r/min的两种方案相比：

（1）水轮机能量参数基本相当，没有明显差异。

（2）虽然额定转速为93.8r/min方案在额定水头运行时转轮出口相对流速略有增加，但对空蚀泥沙磨损不会发生实质性的改变。

（3）额定转速为93.8r/min方案机组投资节省约1414万元（水轮机按6万元/t，发电机按5.5万元/t），目前机组造价还在增长，投资节省可能更多，而土建投资影响不大。

（4）根据向水轮机制造厂咨询结果，多数厂家认为，龙口水电站水轮机选用额定转速为93.8r/min的方案比较合理。

综合上述分析，推荐龙口水电站水轮机额定转速为93.8r/min。

2.3.2　预测水轮机真机参数

由表3，黄河上装设的轴流转桨式水轮机单机容量范围35～75MW，额定转速68.2～107.1r/min，额定效率91.5%～92.7%，最高效率93.45%～94.8%，吸出高度为-2.8～-7.0m，额定水头均较低，只有三门峡水电站额定水头超过了31m，整体参数水平偏低。

由表4，近年来建设的大中型轴流转桨式水轮机均位于西南地区，水质较好，水轮机参数水平较高，额定转速达到125r/min，水轮机额定点效率最高达到94.7%，最高效率达到95.27%，其中以合资厂制造的水轮机效率高一些。

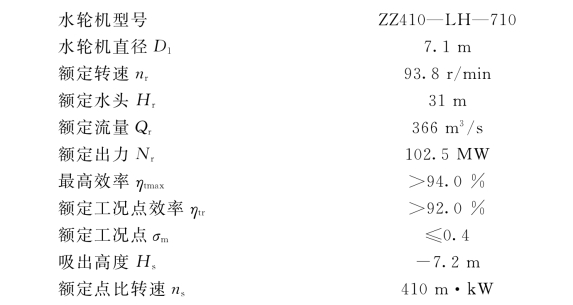

根据初选模型转轮ZZ450和预测的龙口水电站模型转轮参数计算龙口水电站真机参数并参考机组制造厂的咨询结果，初设阶段推荐龙口水电站水轮机真机参数如下：
