2.5　模型水泵水轮机空化试验结果

2.5.1　模型水泵空化试验

水泵工况在电网频率为49～51 Hz变化范围内进行空化试验。图5示出了电网频率为49.5～51Hz变化范围内模型水泵空化试验结果。

根据验收试验结果，水泵在整个运行范围以内，自49.5～50 Hz的范围内，无空化发生，装置空化系数与初生空化系数比值均不小于1。在50.4Hz时，在低水头区域，可听见转轮流道中气泡破灭的噪声。在51 Hz下，存在噪音空化。

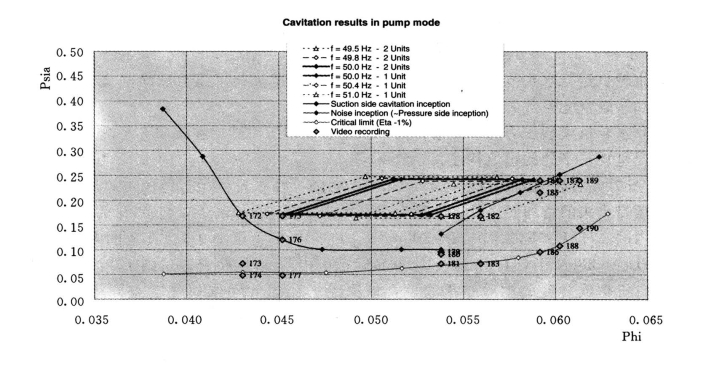

图5　水泵空化试验工况点和试验结果

2.5.2　模型水轮机空化验收试验

根据试验数据和观测结果，在水轮机运行范围内，装置空化系数与临界空化系数的空化裕度σp/σc＞3.5，在装置空化系数下叶片表面没有空泡发生。
