2.6　水泵水轮机四象限特性验收试验结果

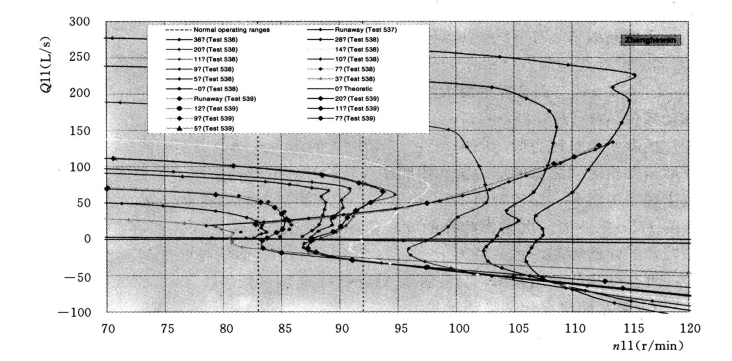

图6　水泵水轮机S形区域流量特性

根据模型试验结果，在张河湾水泵水轮机全特性曲线中出现了非常明显的S形区域。见图6所示。在水轮机实际运行水头Hp=285～345m范围内，根据水轮机空载模型试验得出导叶空载开度为γ=5.34°～11.34°，该开度范围正好处于不稳定的S形区域。在此区域内，机组的同一个转速n11对应三个不同的流量Q11，而且其中一个流量Q11为负值，即水轮机工况的空载等运行时有可能进入反水泵工况，给水轮机空载并网和水轮机紧急停机等运行带来困难。应在真机结构和运行上采取措施改善不稳定的S形区域特性。
